特點
- 聚丙烯（PP）樹脂帶來高耐熱性
- 在抗拉強度、拉伸、撕裂強度等機械強度方面有出色表現
- 維持SOFTLON™的高基本性能
用途
- 車門飾板
- 儀錶板
- 地板片材
- 座椅靠背 etc.
- 包裝品
- 運動配件 etc.
產品資訊
熱成型性
由於聚丙烯樹脂的高耐熱性能承受成型時的高溫，因此得以發揮高深層拉伸。
- 真空成型
-
真空成型測試影片
※點擊後跳轉至YouTube網站
將SOFTLON™加熱軟化後，使片材與模具密合並進行真空抽氣，以此取出熱成型品的手法。

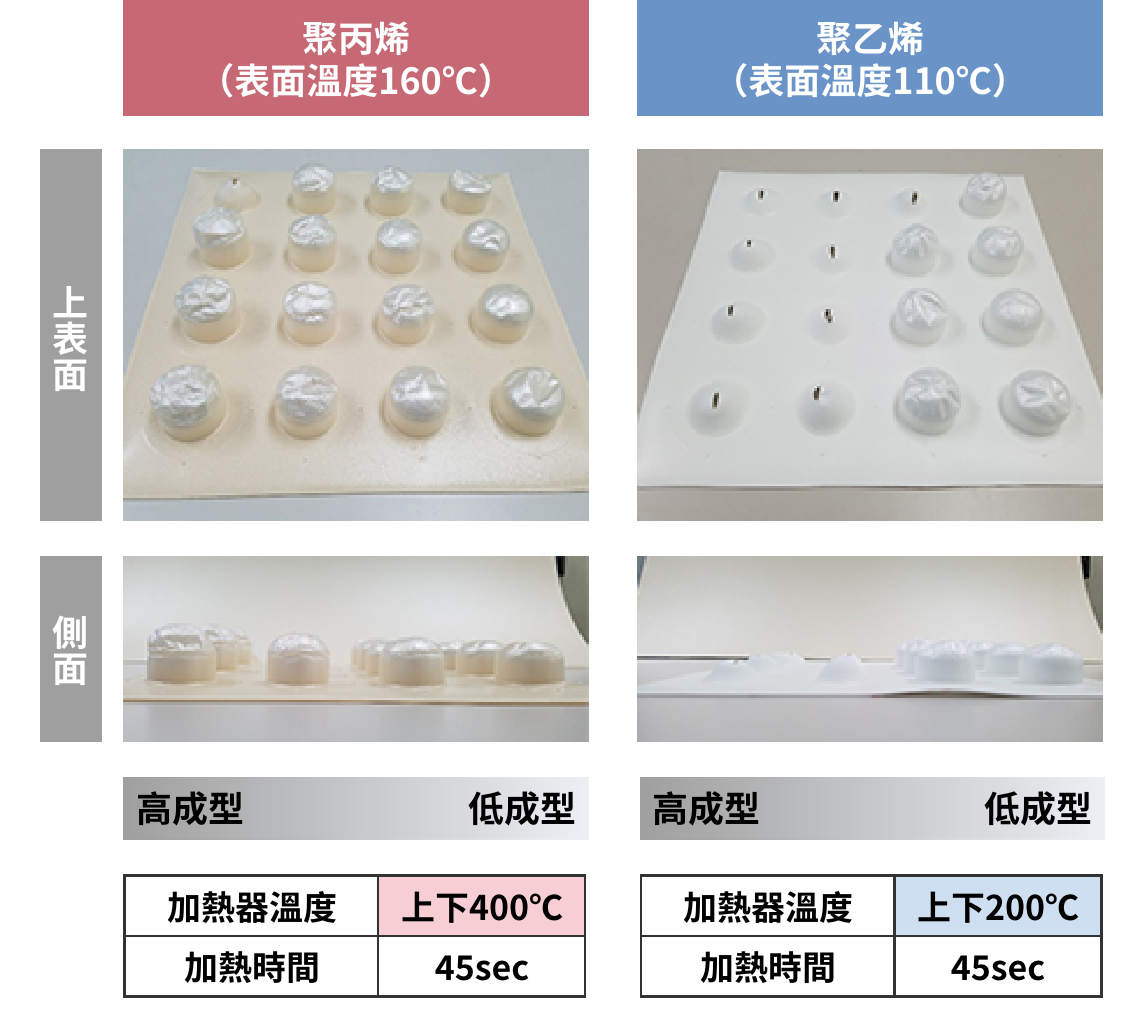

- 真空成型後
- 成型拉伸比

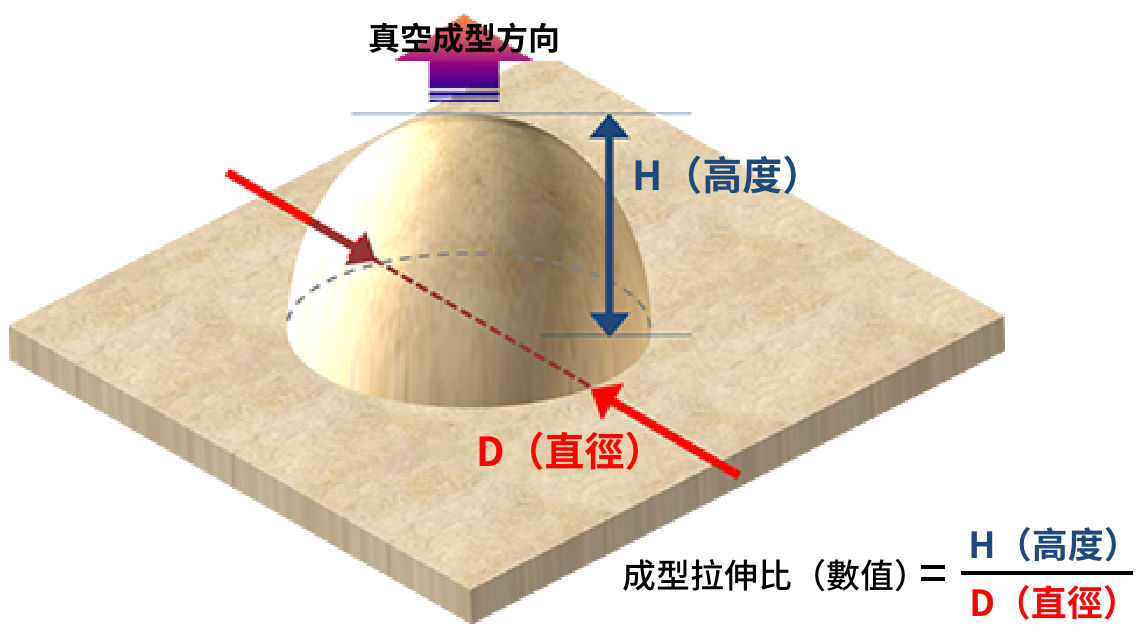

成型拉伸比（H/D）是什麼
是表示相對於真空成型的模具直徑（D）能被拉伸到多高（H）的指標。
測量方法：積水法
將發泡體加熱至指定溫度後從爐中取出，進行真空成型將其製成高度不同的杯型樣式。
耐熱性
具有高耐熱性的聚丙烯（PP）樹脂，即使在高溫範圍內也幾乎不會發生尺寸變化。

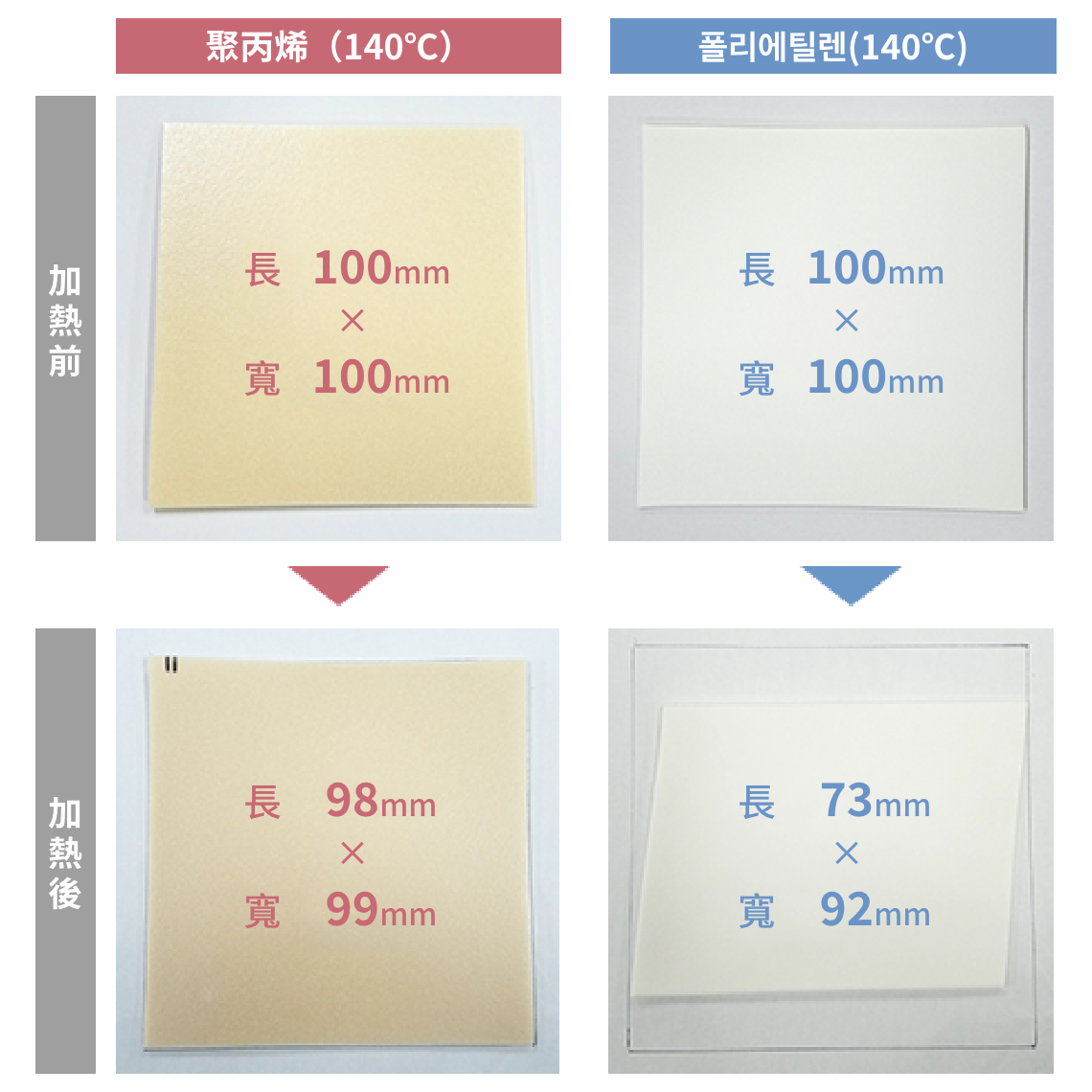

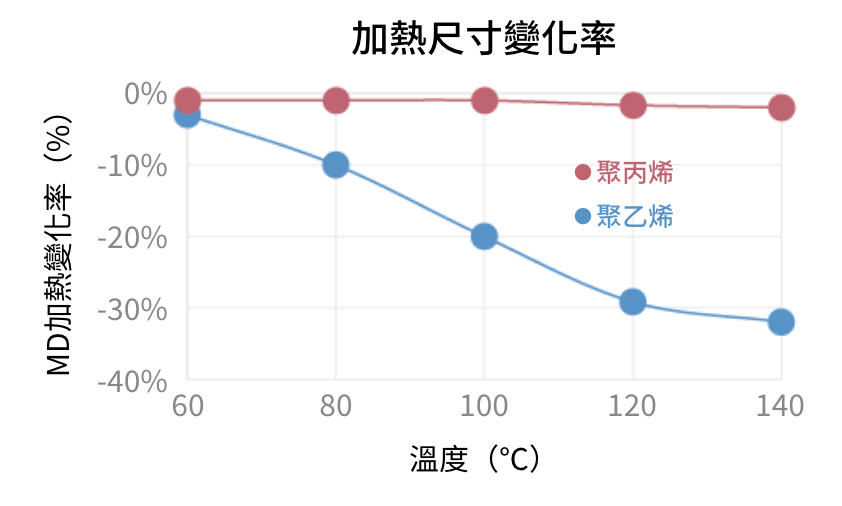

加熱尺寸變化率是什麼
是表示不對發泡體施加外力，進行加熱後，發泡體在各種溫度下會有多少程度的尺寸變化。相對於聚乙烯泡棉超過80℃就會如左圖般產生變形，聚丙烯泡棉即使達到140℃，面積變化率也在3%以下，在耐熱性方面有出色表現。
測量方法：依照JIS K 6767
在指定溫度中加熱10分鐘後取出，於常溫下放置1小時，測量加熱前後的尺寸變化。
SOFTLON™系列的基本資訊以及與其他發泡體（泡棉）的比較請點擊此處
積水化學的發泡體（泡棉）是什麼
