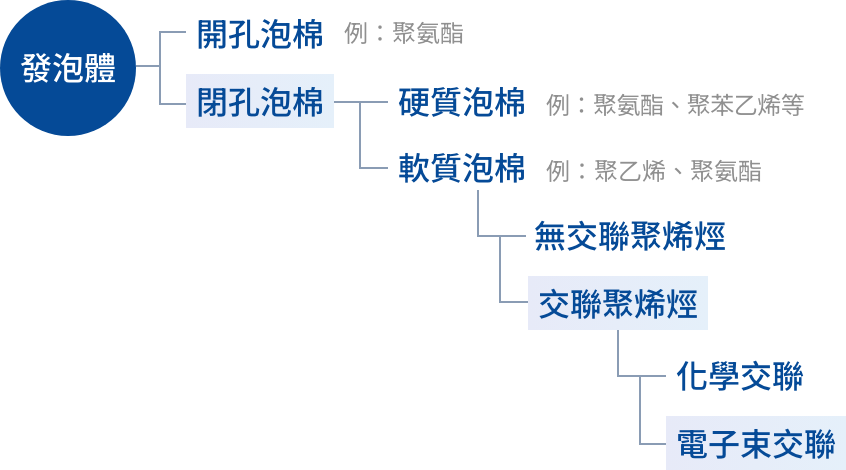

發泡體（泡棉）是什麼

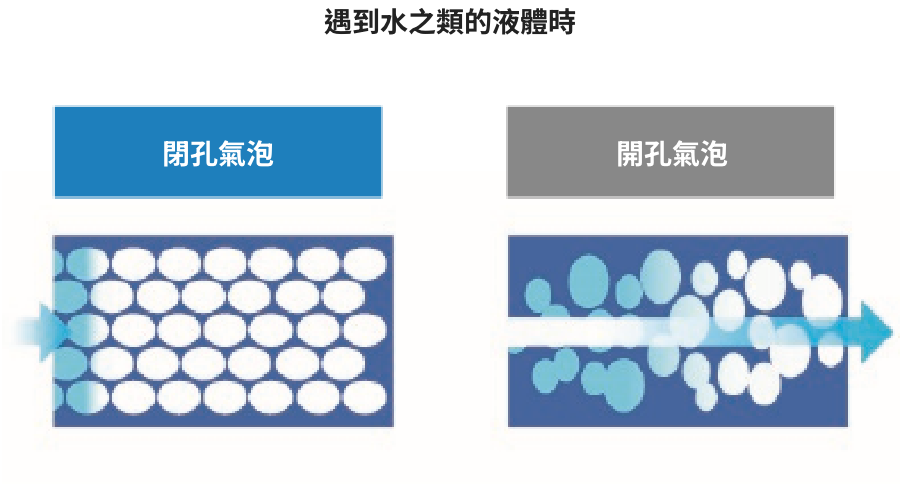

聚烯烴是親油性樹脂，屬於透濕性低的材質。而SOFTLON™不像開孔氣泡那般氣泡與氣泡相互連通，也具有水無法進入的結構，故得以發揮優異的耐水性。因此，在SOFTLON™悠久的歷史中，其用途擴展到浴室墊、密封材料等方面。

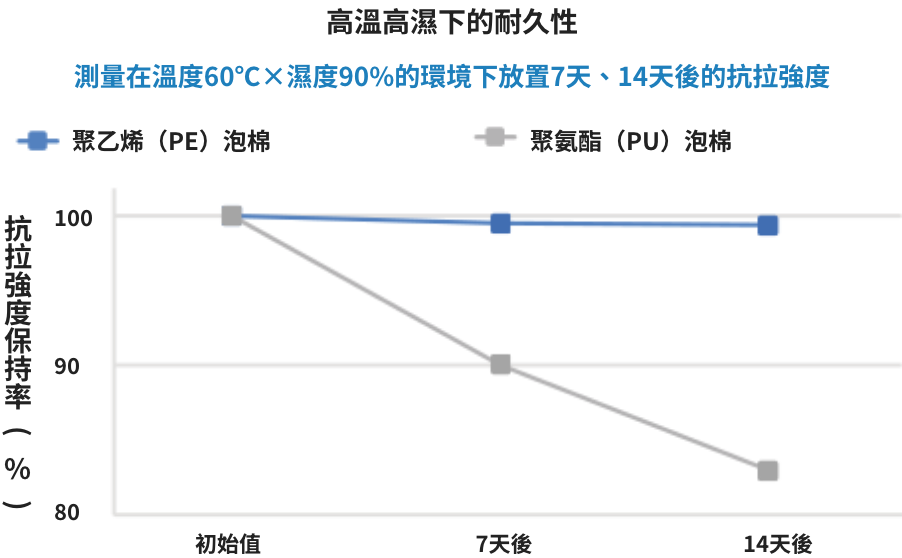

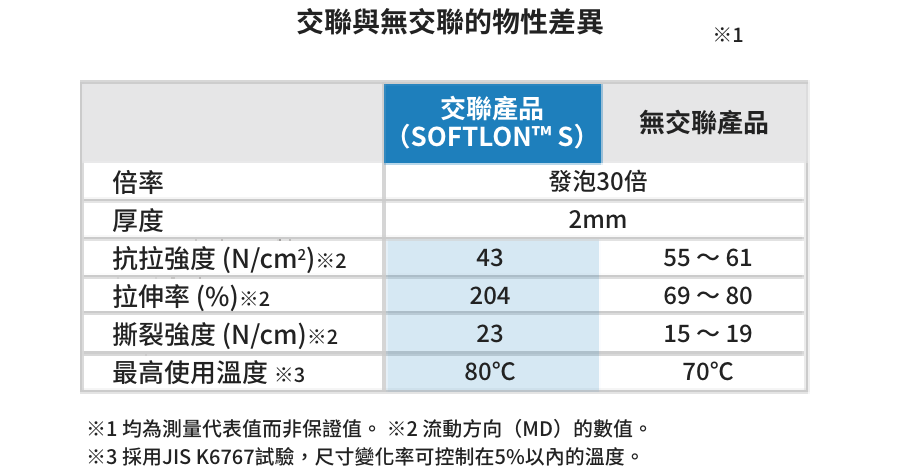

繩狀高分子彼此複雜交錯的聚合物結構，藉由交聯處理使分子之間更加緊密連結。最終，分子之間會形成網狀結構，材料的耐熱性與強度得到提升。因此，與無交聯聚烯烴相比，其就強韌柔軟的材質受到高度肯定。

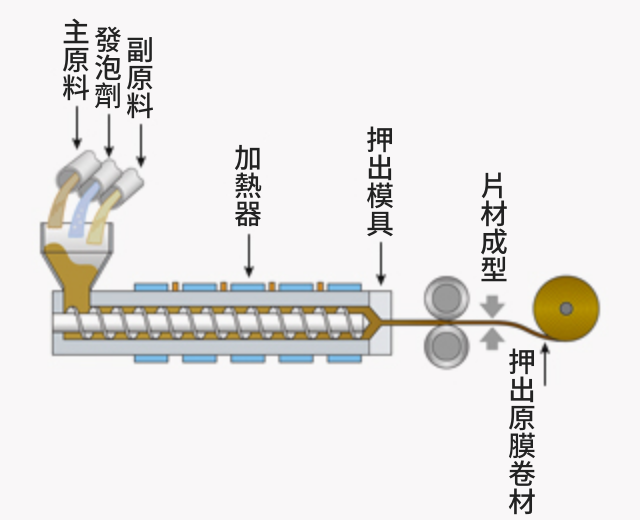

經電子束交聯的片材，在隨後的發泡工序中會變成含有大量空氣的泡棉。此時，以各種發泡倍率製成的片材，其內部氣泡之間會形成有壁壘阻隔的閉孔氣泡結構（單泡）。

與開孔氣泡結構（連泡）的泡棉不同，在留有適度反彈力的同時又沒有觸底感（按壓時如同碰到底層般的觸感），發揮獨特的緩衝感與緩衝性。即使很薄也具有優異的緩衝性，因此被用在精密儀器包裝裡的緩衝材料等方面。

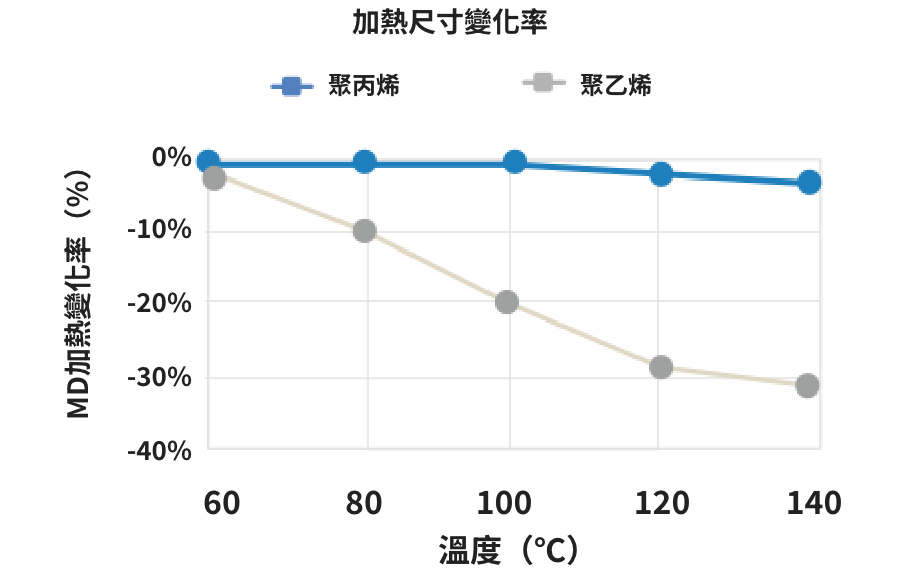

所謂加熱尺寸變化率，是表示不對發泡體施加外力，進行加熱後，發泡體在各種溫度下會收縮到什麼程度。
相對於聚乙烯泡棉超過80℃就會如右圖般產生變形，聚丙烯泡棉即使達到140℃，面積變化率也在3%以下，在耐熱性方面有出色表現。

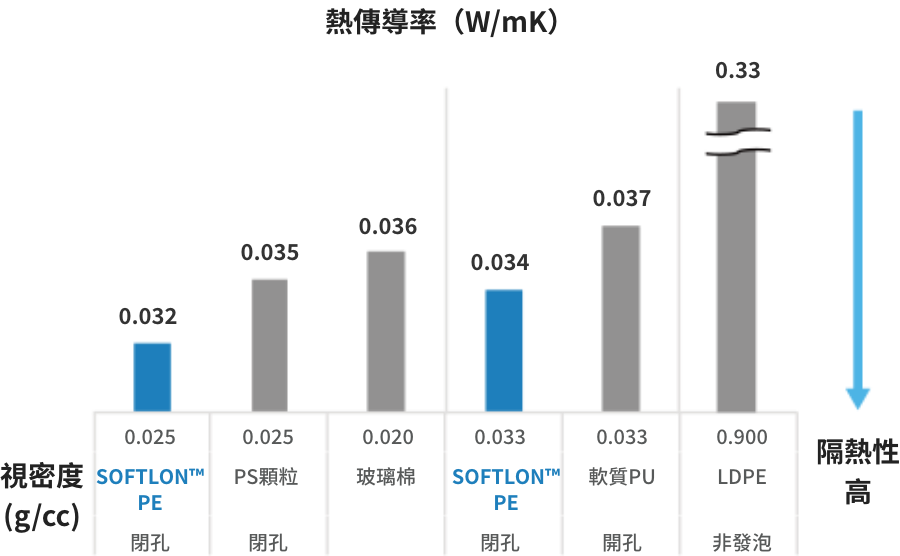

SOFTLON™採用高發泡倍率製成使內部含有大量空氣，與一般的隔熱材料相比，具有較高的隔熱性能（=低熱傳導率）。
而泡棉中的每個細緻氣泡皆為獨立存在，氣泡內部的空氣對流小，難以傳導熱能，這也被認為是具有優異隔熱性能的原因。

與玻璃棉或硬質泡棉等材料不同，SOFTLON™加工也很容易，非常適合作為微小縫隙等處的隔熱材料，常被用在住宅及各種機械等方面。

一般泡棉是透過發泡使體積變大，但積水所提案的薄型泡棉是將發泡時的氣泡孔尺寸縮小到極限，
並將厚度減至極薄，從而為電子設備的小型化作出貢獻。

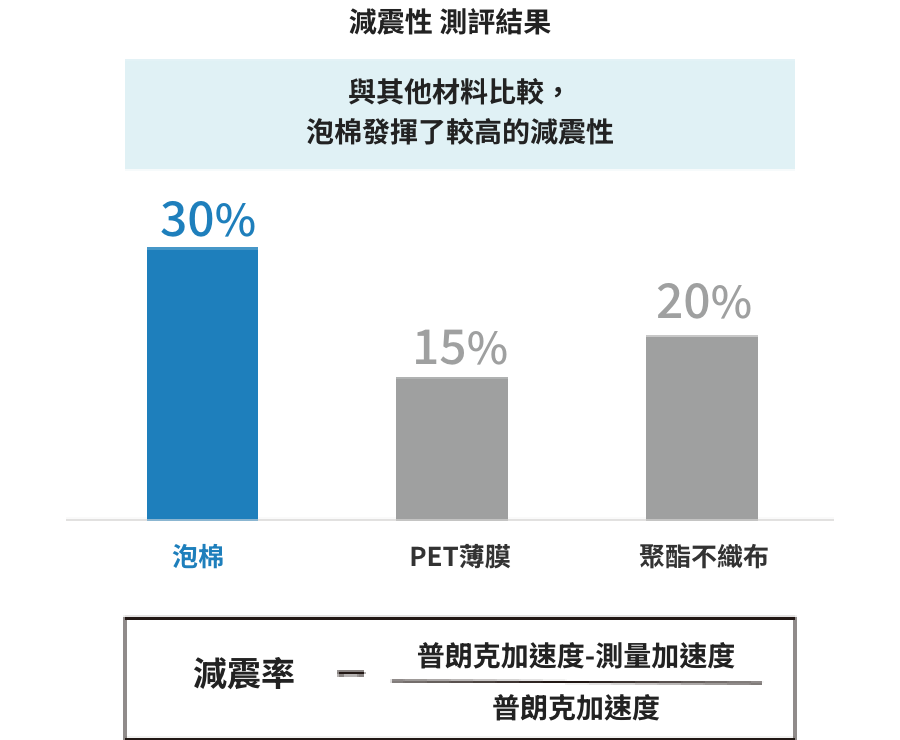

某個物體在移動並與其他物體發生實體接觸，會產生衝擊能量。藉由將該衝擊轉換為熱能，就能夠吸收衝擊。

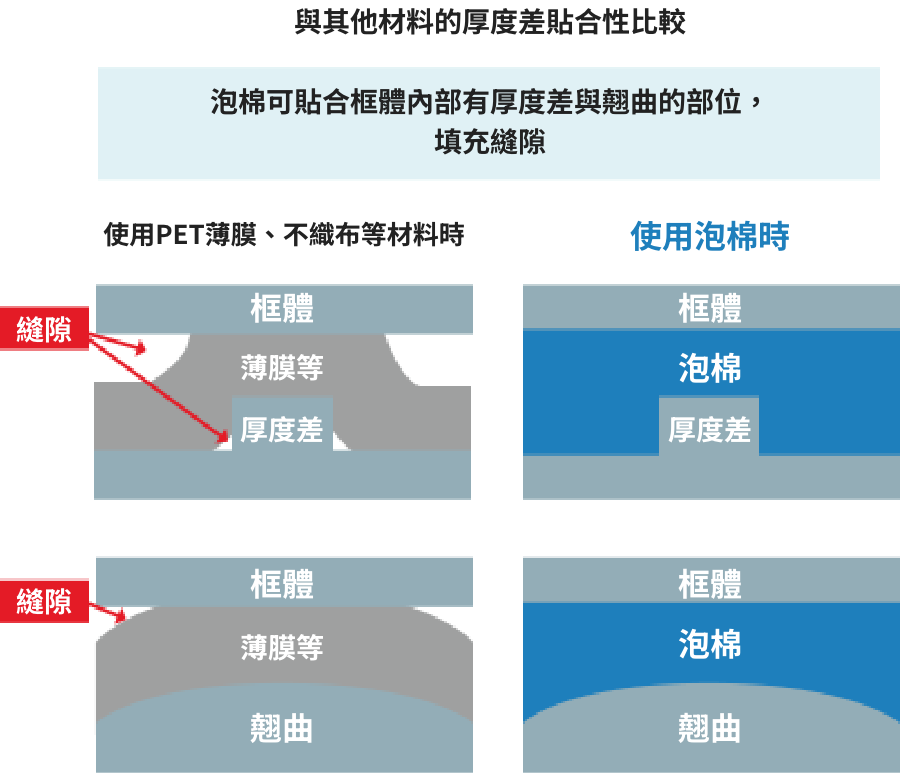

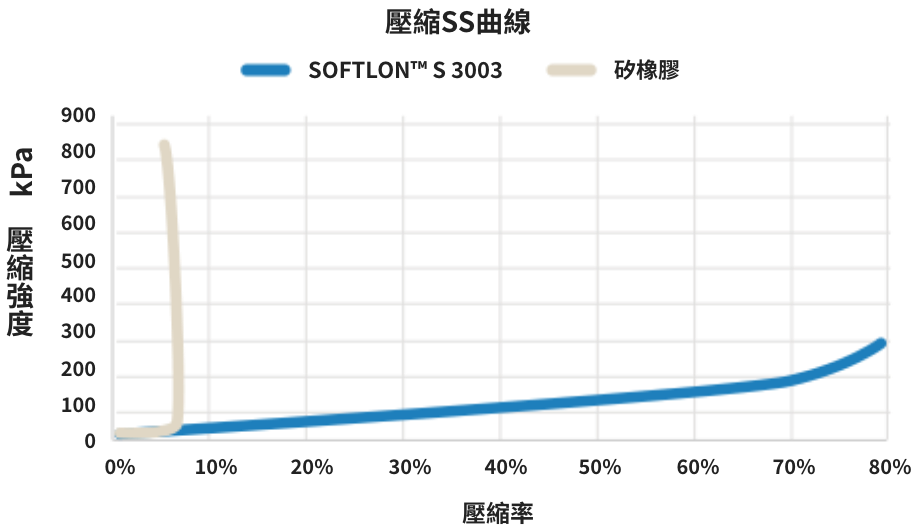

膠帶等密封材料的密封性能不僅會受其材料裡所用物質的影響，還會因與被著體的凹凸或粗糙表面有更多的接觸，進而大幅左右密封性能。
若為具有高柔軟性的材料，便可消除與被著體之間產生的縫隙，並發揮優異的密封性能。

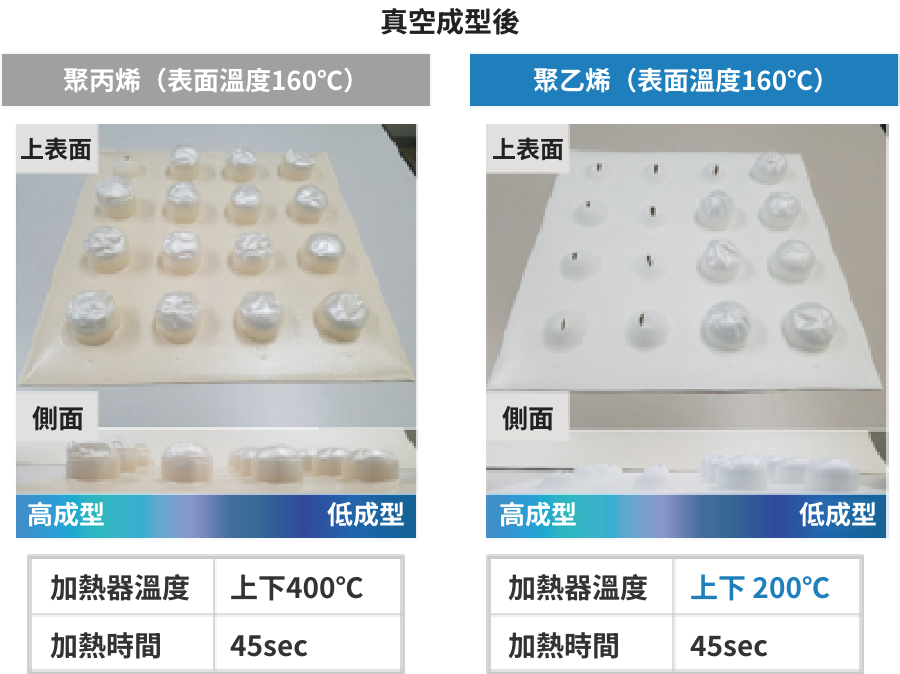

聚丙烯材質的熔點高於聚乙烯。
因此，在成型時的高溫環境下也可發揮耐熱性，兼顧優異的熱成型性和緩衝性。
具體用途像是在車輛內裝材料及水果保護托盤等方面。

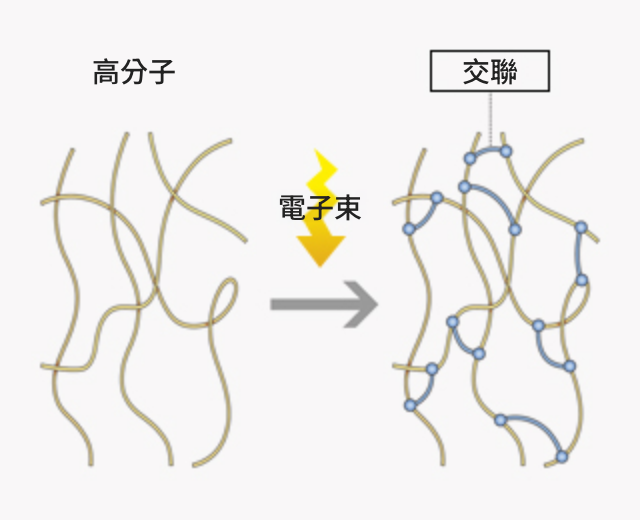

電子束交聯是以高電壓讓電子加速，將獲得的加速電子照射到片材上，利用此能量進行交聯的一種製程。
電子束交聯的加速電子會平均且穩定地通過片材，與使用過氧化物等交聯劑的交聯法（化學交聯）相比，具有更能均勻進行交聯的優點。
因此，在發泡時能夠均勻進行發泡，而形成適合黏著塗佈等的美麗表層。

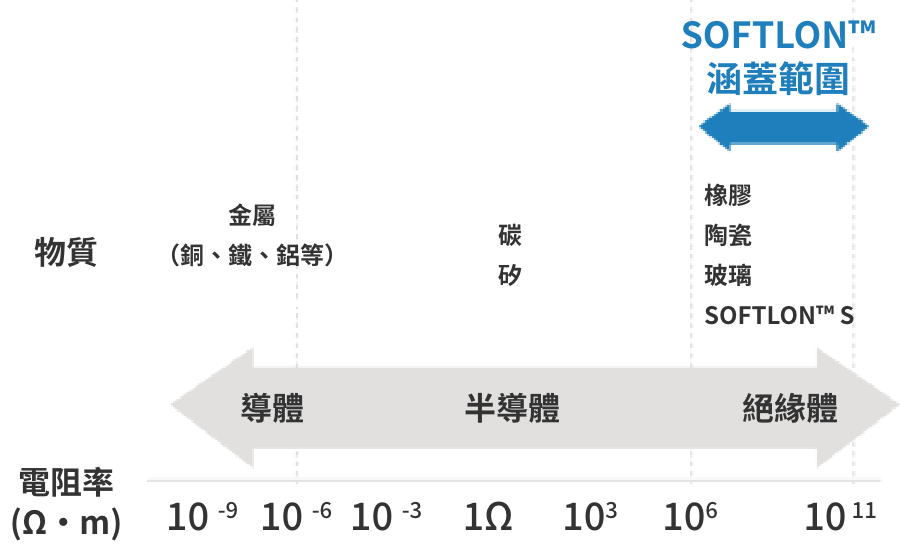

因具有獨立的氣泡結構，介電強度低的空氣間沒有相互連通，從而發揮優異的介電強度。
而在通用塑膠中也採用介電常數低的聚烯烴樹脂，且具有含氣結構，因此顯示出低介電常數。
近年來這些性質備受矚目，被用在像是精密機械、RFID標籤這類纖細模組周邊等方面。

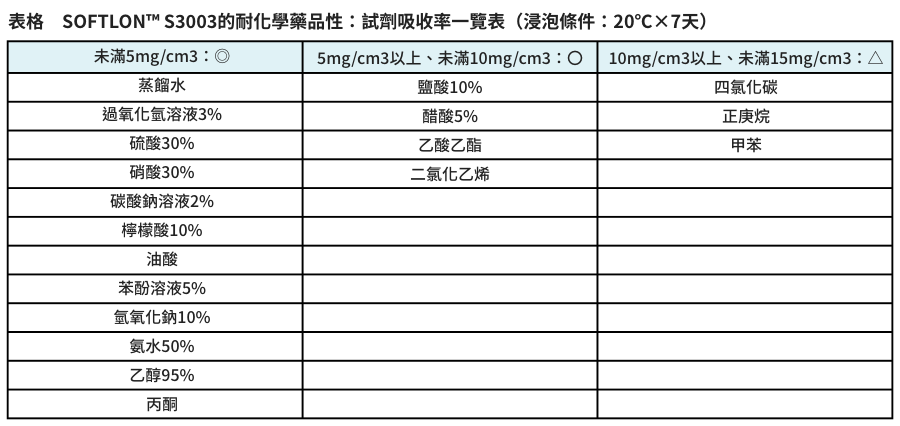

SOFTLON™以聚乙烯為主要材料，完全繼承了聚乙烯具有的高耐化學藥品性。
因此，即使面對酸、鹼及有機溶劑等這類會造成其他泡棉材料膨脹、收縮或溶解等影響的物質，仍有優異的耐受性，故而在各種產業中作為背後的無名英雄持續發揮作用。

聚烯烴屬於塑膠的一種，是使用具有烴雙鍵的單體（單位分子）合成獲得的聚合物（樹脂）之總稱。SOFTLON™是以這種聚烯烴（主要是聚乙烯）為主原料的泡棉（發泡體），且不含氟、氯等鹵素，因此在燃燒時不會產生毒性高的氣體。

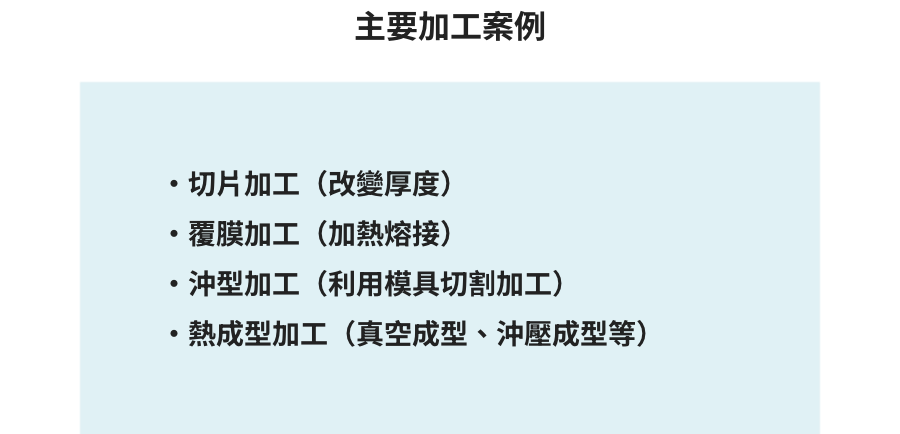

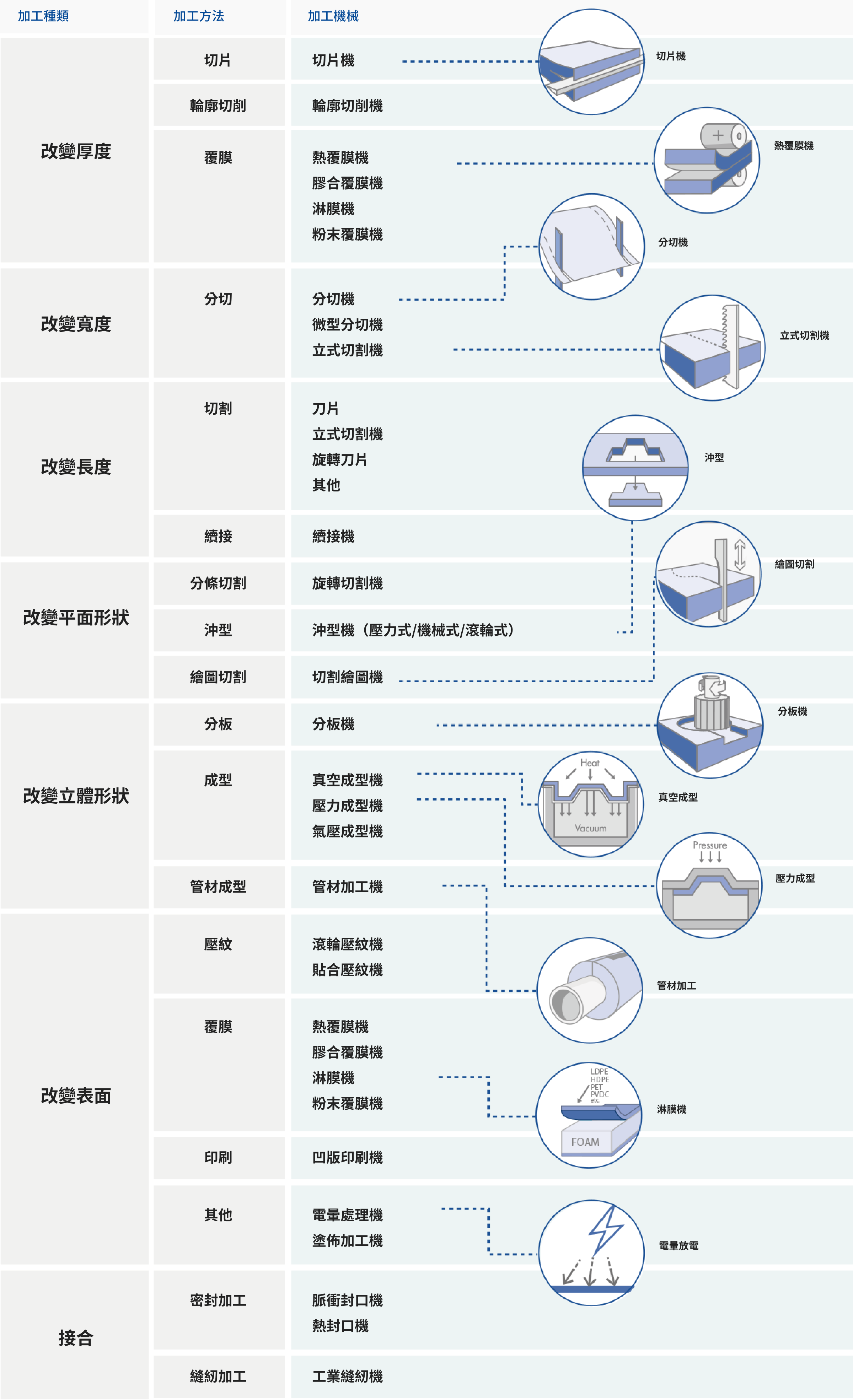

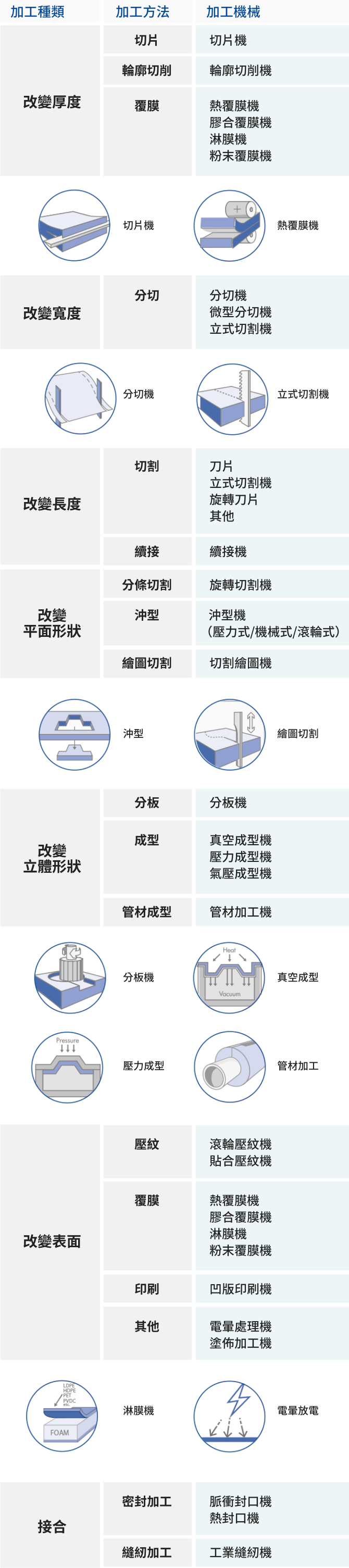

SOFTLON™使用熱塑性聚烯烴樹脂，可隨溫度變化改變聚合物流動性。可藉由加熱使其熔融，進而黏結其他材料，或者使泡棉變形。另外，亦可利用常溫時的形狀穩定性，切割出複雜的形狀。
