デボンド(Debond)は先端製造プロセスにとってなぜ重要か?

デボンド(Debond)とは何でしょうか。先端製造プロセスでTBDBがこれほど重視されるのはなぜでしょうか。本稿では、一時接合(Temporary bond)およびデボンディング(Debonding)の定義、プロセス、そして代表的な技術について解説するとともに、半導体産業におけるデボンドの応用方法を紹介します。先端製造プロセス向けのデボンド材料をお探しなら、積水化学にお任せください。

デボンディングとは？4つの主要なデボンド技術の紹介

業界では、ウエハ製造プロセスにおける加工工程でのウエハ損傷を防ぐために、一時接合やデボンディングといった技術を広く採用して関連する課題の解決を図っています。ここでは、一時接合およびデボンディングの定義とプロセスについて詳しく説明するとともに、４つの代表的なデボンド技術の原理、ならびにそれぞれの長所と短所を紹介します。

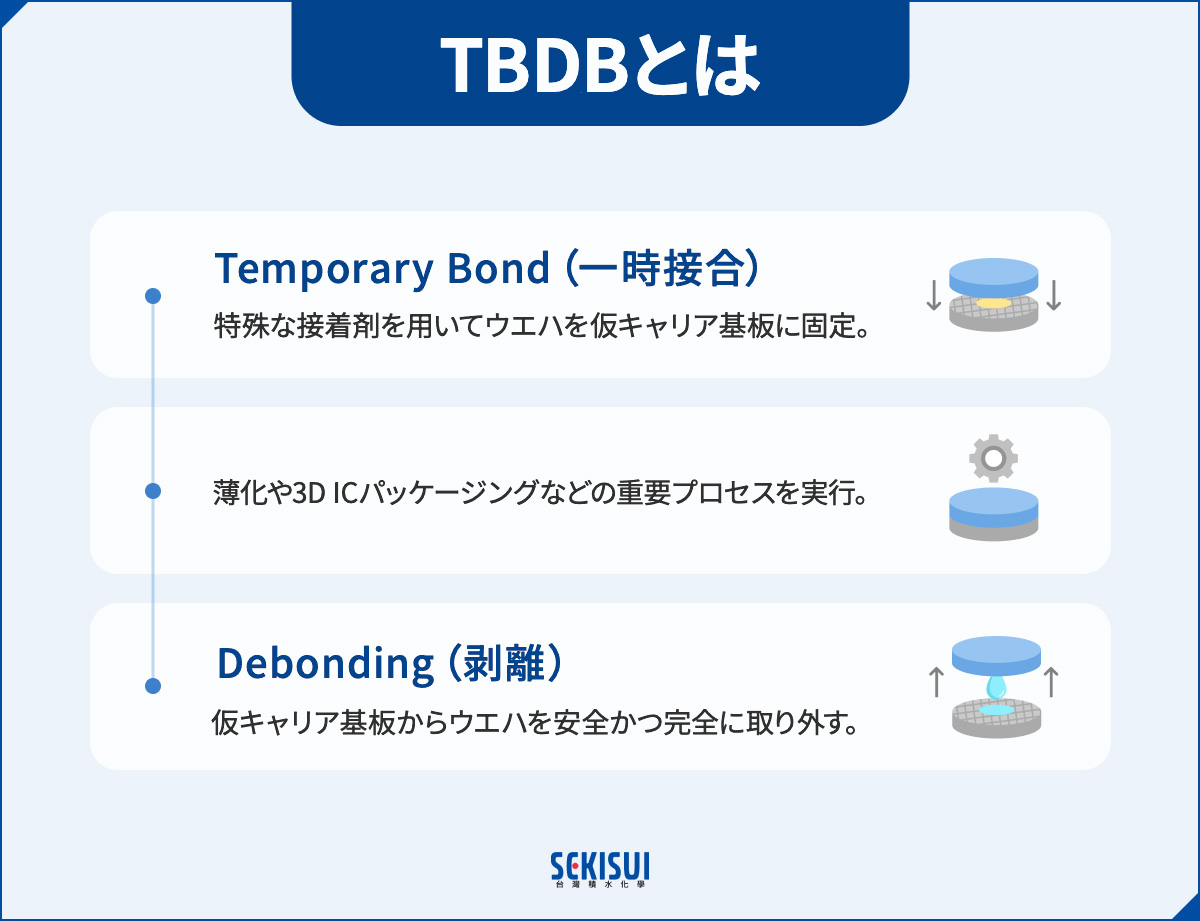

（1）一時接合とは何か？デボンディング（剥離）とは何なのか？

先端半導体製造プロセスでは、ウエハは研磨、薄化、3D ICパッケージングなどの複雑な工程を経て、適切なサイズと十分な性能を備えたチップへと仕上げられます。しかし、これらの工程はいずれもウエハに対する精密な処理を伴うため、一定の損傷リスクが存在しています。そのため、想定外の欠陥・損傷の発生率を低減する目的で、まず特殊な接着剤を用いてウエハを「仮キャリア基板」に固定したうえで加工を行います。この過程が「一時接合（仮接合）」です。
そして、重要な製造プロセスが完了した後には、ウエハを安全かつ完全な状態で取り外す必要があります。この「仮キャリア基板を除去する」ステップがデボンディング（剥離）と呼ばれるものです。ウエハは非常に脆く、また接着剤が完全に除去されていないと歩留まりに影響を及ぼしてしまうため、デボンドは極めて重要な技術になります。この後のパッケージングや検査工程に進むためには、ウエハを損傷なく完全に剥離できることが求められるのです。
一時接合とデボンディングというこの密接に関わる両ステップは、半導体産業においては「TBDB」とも総称され、ウエハ加工では欠かせない重要な工程です。

（2）4つの主要なデボンド技術についての解説と比較

現在業界で一般的に用いられている主なデボンド技術には次のようなものがあります。どの方式も、特定のテープや接着剤を併用する必要があり、それぞれに利点と制約があります。

1. レーザー剥離（Laser Debond）

レーザー剥離専用テープを除去する際は、UVレーザーのエネルギーを界面に正確に照射するだけで、テープと被着体の間にガスを発生させ、瞬時に接着層を分解できます。このデボンド技術は超薄型ウエハに適しており、スピーディで、応力も小さいという特長があります。設備コストは比較的かかりますが、多くの精密な製造プロセスでは真っ先に選択されるデボンド方式です。

2. 熱剥離（Thermal Debond）

レーザー剥離と同様に、熱剥離にも専用のテープや接着剤があります。常温では粘着性を維持していますが、デボンドを実施する際には、加熱によって接着剤を軟化または分解させ、粘着力を急速に低下させることで、ウエハとキャリア基板を難なく分離することが可能です。この技術は難易度が低い一方で、被着体に耐熱性が求められるという欠点があります。また、ウエハやキャリア基板が熱によって損傷を受けるリスクもある程度存在します。

3. 機械的剝離（Mechanical Debond）

機械的剝離とは、その名の通り、一般的な物理的手法でウエハとキャリア基板を剝離するもので、大量生産プロセスでよく用いられます。処理速度が速いという利点がありますが、制御が不十分な場合には応力がかかりすぎてウエハが破損しやすいという欠点があります。

4. 化学剝離（Chemical Debond）

化学剝離では溶剤や薬液を使用して接着剤を溶解するため、ウエハの保護性には優れていますが、追加の洗浄や廃液処理が必要となり、環境面やコスト面での負担が増します。また、処理の過程でテープに含まれている物質が同時に溶け出してしまう可能性もあります。このような事態を避けるためには、耐薬品性に優れたテープを特別に選定する必要がありますが、このような製品は選択肢が少なく、コストも高くなる傾向があります。

先進的なウエハ加工には、レーザー剥離が最適解です。

その他デボンドに関するサポートについては、積水化学までお問い合わせください。

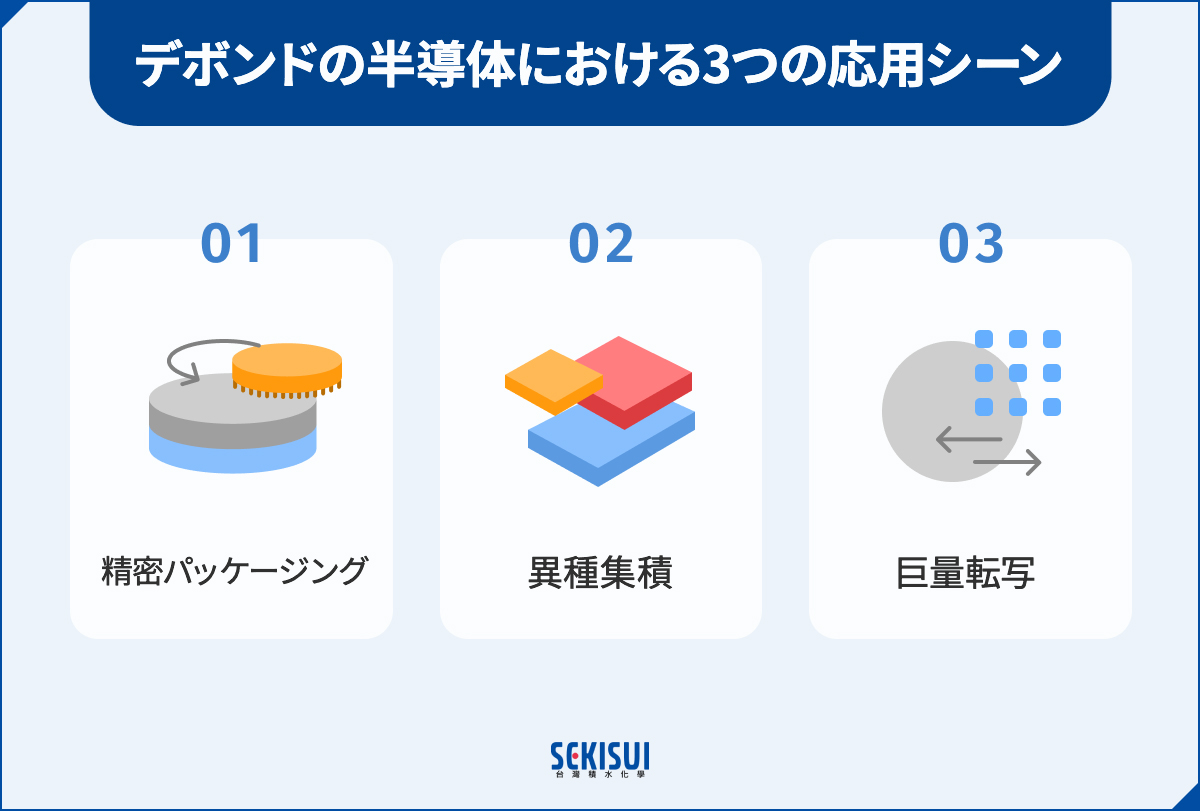

デボンドの半導体応用シーン：精密パッケージング、異種集積、巨量転写

半導体製造プロセスにおいて、デボンド技術はパッケージング、積層、光電転写など複数の重要な段階に幅広く応用できます。ここでは、精密パッケージング、異種集積、巨量転写という３つの代表的な応用を通じて、デボンド技術がどのように先端製造プロセスの発展を支えているかを説明します。

（1）精密パッケージング

先端パッケージング技術において、Fan-Out、2.5D および 3D パッケージングは極めて難易度の高い製造プロセスの一つです。限られた空間の中でチップの性能と密度を向上させるには、この後の積層や再配線を可能にするために、ウエハを極限まで薄化しなければなりません。しかし、薄化後のウエハは非常に脆くなるため、わずかな不注意で反りや亀裂、あるいはエッジ部の欠けが発生する可能性があります。
そのため、業界では一般的にTBDBの技術を用いて、研磨やエッチング、配線などの高い応力が加わる製造プロセスでもウエハを安定して支持し、関連プロセスの終了後にはキャリア基板から安全に分離することで、機械的応力や熱膨張差による損傷を防ぎ、高い歩留まりと高信頼性のパッケージングを実現しています。

（2）異種集積

異種集積とは、ロジックIC、メモリ、センサ素子、光電素子、またはRFモジュールなど、異なる機能・プロセス・材料のチップを、同一パッケージシステム内に垂直または水平に集積することをいいます。この技術は、単一チップの微細化に依存することなく、システム性能の大幅な向上と小型化を可能にします。
しかし、各チップの厚さや熱膨張係数、材料特性の差が非常に大きいため、積層や接合の過程で適切な支持がなければ、応力変形、位置ずれ、あるいは構造の反りなどの問題が生じやすくなります。そのため、素子の集積プロセスを確実に支援するためにも、TBDB技術による補助が必要となるのです。

（3）巨量転写

Micro LEDや光電素子製造産業では、しばしば数万個に及ぶマイクロメートル級チップをウエハから駆動回路基板へ転写する必要があります。結晶サイズが極めて小さく、高密度に配列されているため、わずかな位置ずれや損傷でも表示不良を起こす原因となるため、製造プロセスの安定性や精度への要求は非常に厳しいものにされています。
一時接合によってウエハをキャリア基板に一時的に貼り合わせることで、十分な機械的強度と平坦性を与え、エッチングやレーザー剥離、マイクロ転写などのプロセスにおける構造の完全性を維持できるようにします。そのうえで、微細構造加工の完了後に転写やデボンドを行うのです。このような方法は、歩留まりを効果的に向上させるだけでなく、緻密な配列の精度も確保できるため、新世代のディスプレイ技術を推進する鍵と言えます。
このように、一時接合とデボンディング技術は、先端製造プロセスにおいて欠かすことのできない重要な要素となっていることがわかります。この技術は、ウエハ加工工程における安定性と精度の両立や、損耗の低減、歩留まりの向上を可能にするだけでなく、異種集積や光電転写などの新興技術にも対応できるものです。プロセスの微細化やチップ積層の需要が高まり続ける中で、この技術はますます重要性を増していくでしょう。

信頼できるデボンド材料お探しなら、積水化学にお任せあれ！

グローバルな化学材料のリーディングブランドとして、SEKISUI積水化学グループは長年にわたり高分子材料や半導体パッケージ分野に注力しており、品質と技術の両面で高い評価を得ています。
積水化学が発売する【UV易剥離テープSELFA™】は、目下、市場で唯一量産実績を有するフィルム型TBDB材料です。両面耐熱、片面耐熱、片面自己剥離の3種類のラインナップで、さまざまな生産シーンに対応しており、次のような特長を備えています。

• 高耐熱：260°Cまでの耐熱性を持ち、リフローや高温プロセスに適用可能です。
• 軽剥離：ガス層構造によりダメージレス剥離を実現し、特に超薄型ウエハに最適です。
• 低残渣：Pre-UV技術を採用し、残渣レス剥離を実現。薬剤洗浄が不要で、洗浄にかかる時間や製造プロセスを短縮し、製品への影響を最小限に抑えます。
• 使いやすさ：塗布せずに使用でき、デボンド時には素早く剥がせるため、煩雑なステップを省けます。
• 高効率・環境配慮：生産性を向上させるとともに、環境負荷を低減し、サステナブルな環境目標の達成に寄与します。
• コスト削減：使用中にキャリア基板を損傷せず、残渣も残らないため、キャリア基板のリサイクルが可能となり、消耗品コストを削減できます。

歩留まり・効率・持続可能性を兼ね備えた デボンド材料をお探しなら、お客様の信頼を裏切らない積水化学の【UV易剥離テープ SELFA™】をお選びください。先端製造プロセスにおける課題を克服なさりたいときは、積水化学がお手伝いさせていただきます。
