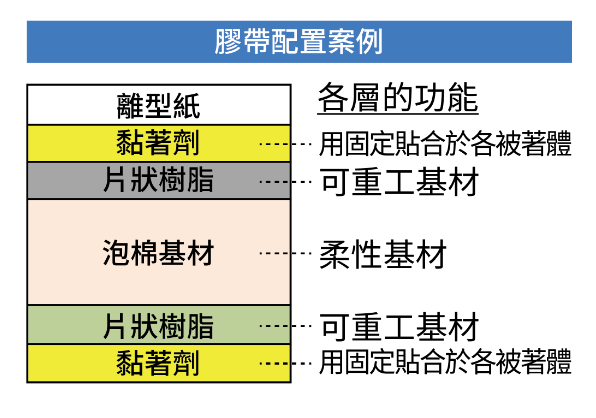

易拆卸、易剝離的泡棉膠帶

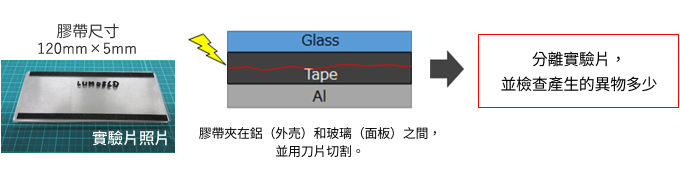

測評方法

將2片PC用5 mm寬的膠帶黏合，並將泡棉層間撕開分解後，再撕下膠帶。

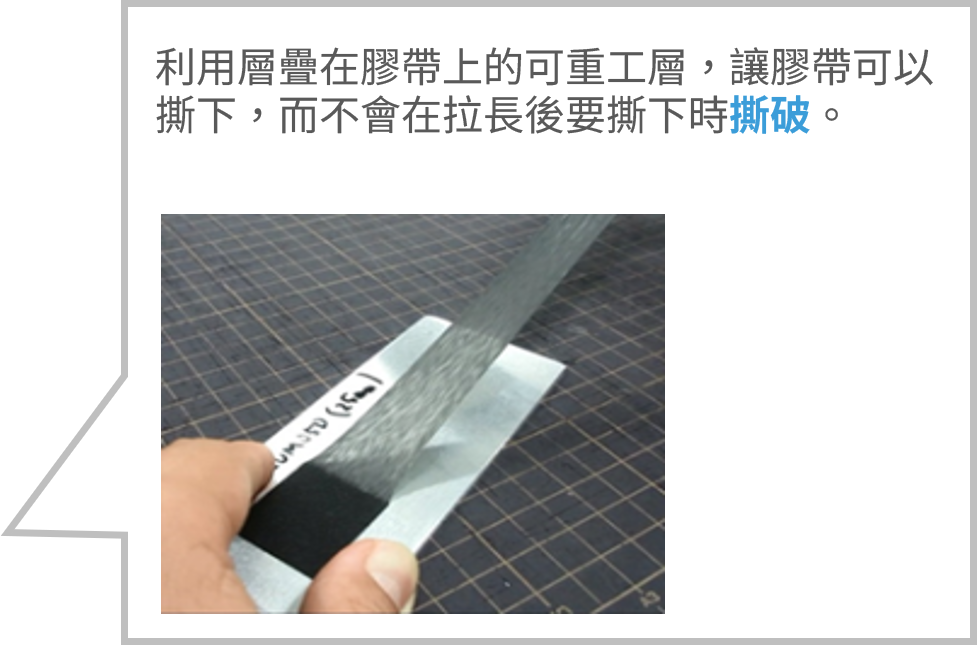

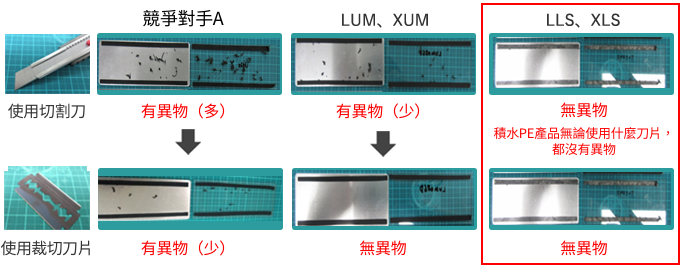

結果

膠帶	切割時的碎屑		重工		樣品照片
	結果	理由	結果	理由

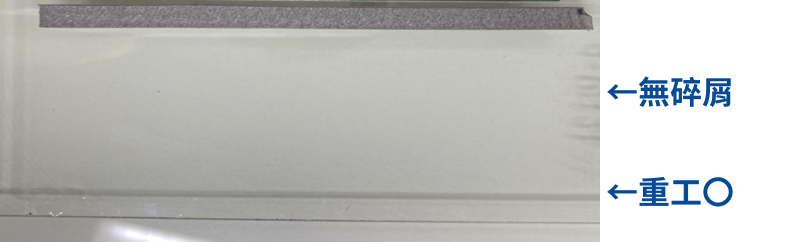

積水PE產品	(無產生)	由於『發泡體基材』 是獨立氣泡結構 且強度較高	(無殘膠)	由於『可重工層』的 強度較高

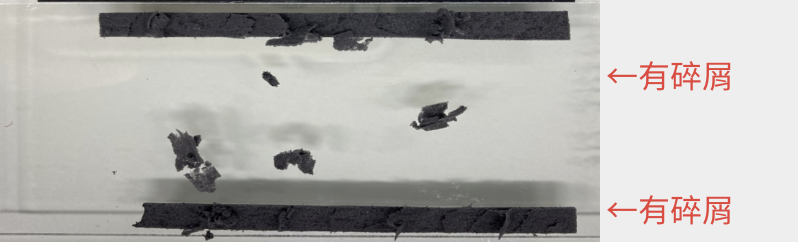

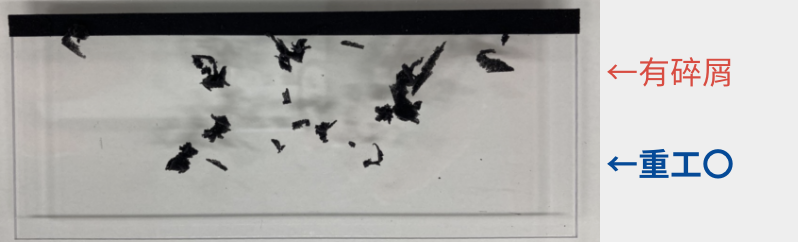

其他公司A PU產品	(產生碎屑)	由於『發泡體基材』 是連續氣泡結構 且強度較低	(無殘膠)	由於『可重工層』的 強度較高
其他公司B PU產品	(產生碎屑)	由於『發泡體基材』 是連續氣泡結構 且強度較低	(有殘膠)	由於『可重工層』的 強度較低

推測狀況

假設將電視傾斜懸掛時的測評。

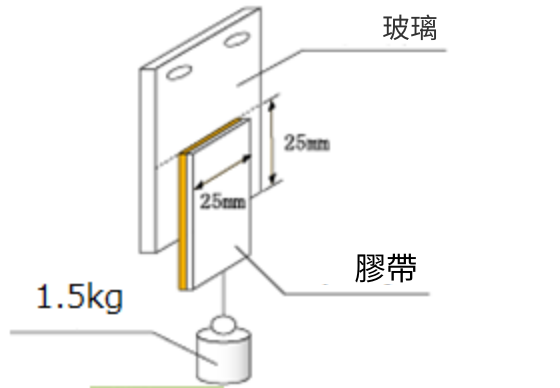

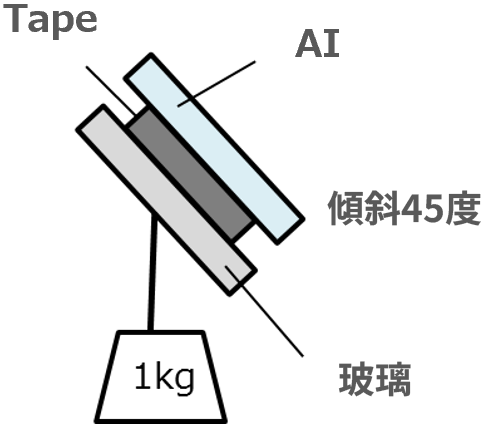

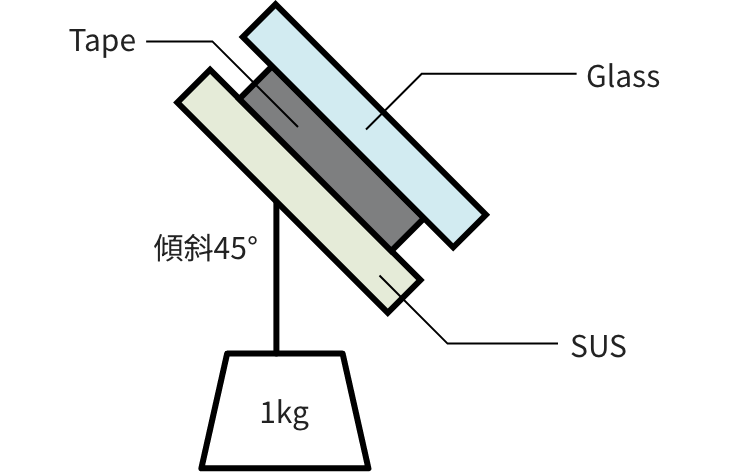

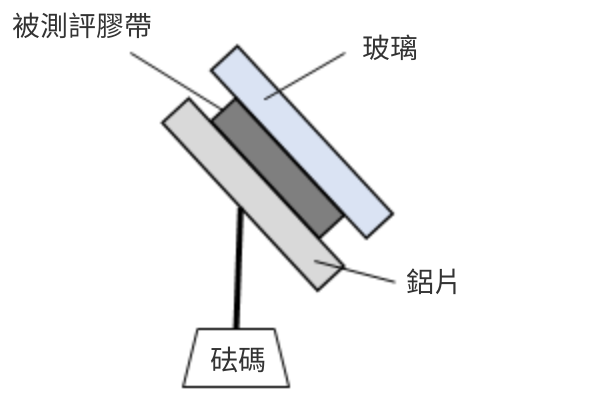

測評方法

• 在Glass及SUS上，邊加壓邊黏合膠帶。
• 吊掛1kg的砝碼，測量其至脫落的時間。

測定溫度	60°C 90%RH
膠帶尺寸	25mm × 25mm
加壓條件	5kg*10sec
放置條件	23°C 50%RH*24hr
傾斜角度	45°
測評時間	~500h

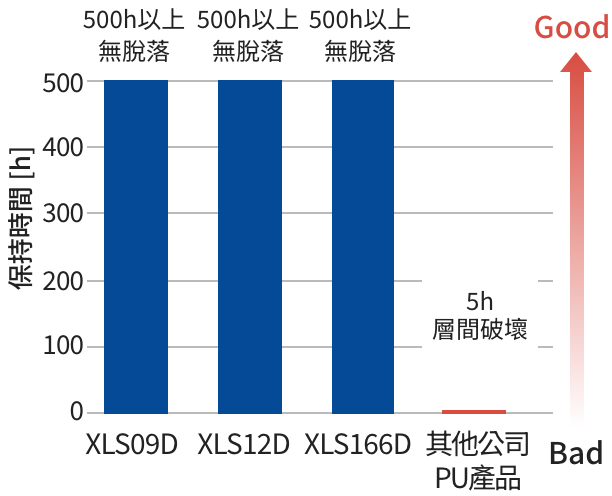

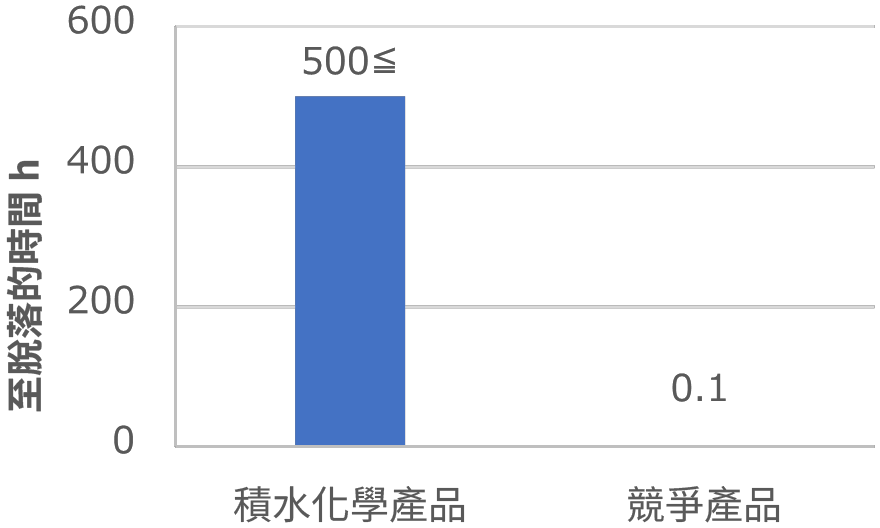

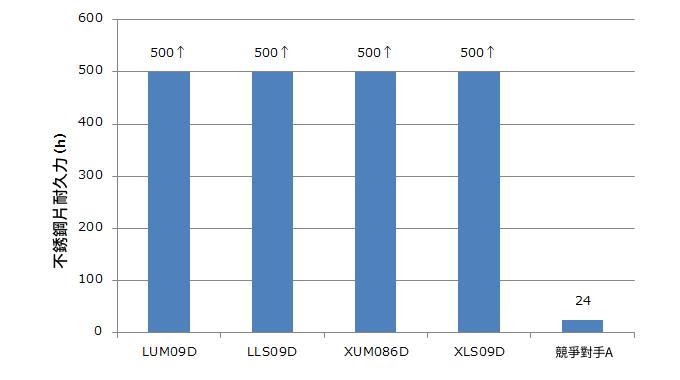

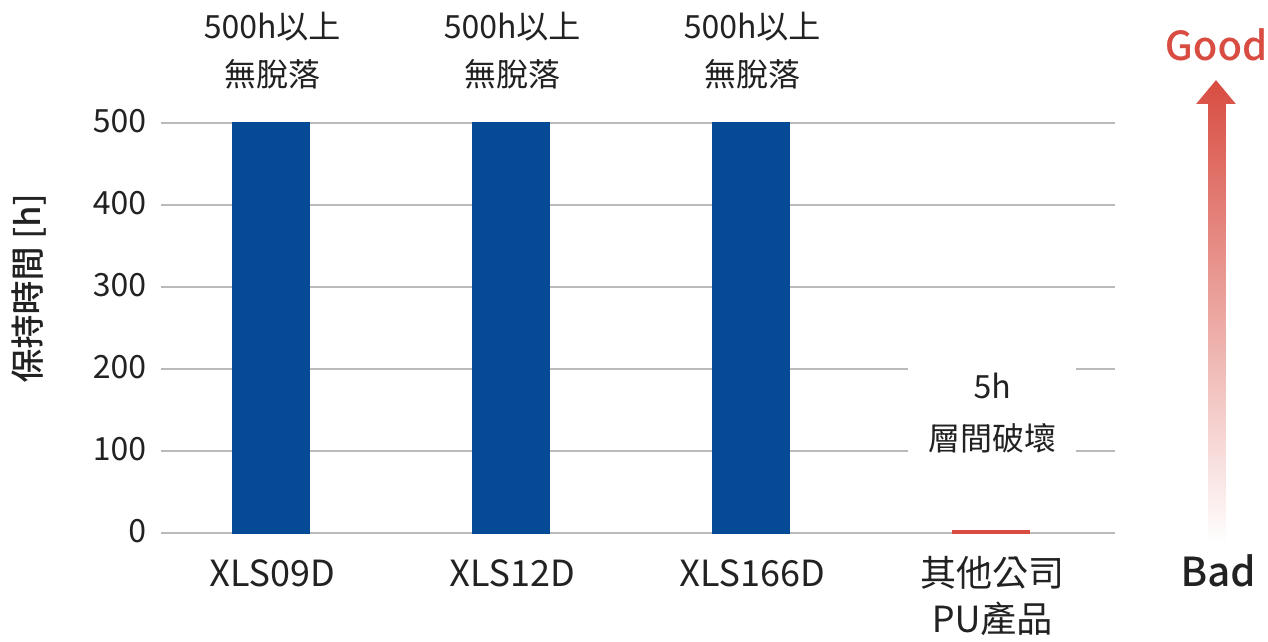

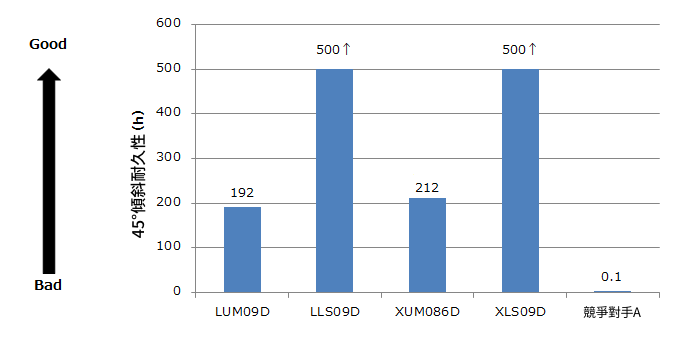

結果

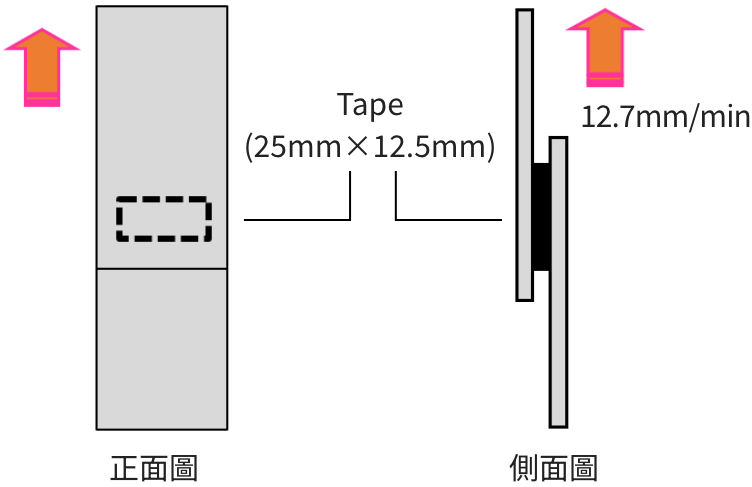

測評方法

• 將 SUS 用 25 mm × 12.5 mm 的膠帶黏合，並在常溫下固化 24 小時後，對其剪切強度進行測量。
• 在85℃85%的環境下進行放置，並相等間隔測量剪切強度，直至1,250小時。
• 以0小時的剪切強度為基準（100%），計算出各測量時間的相對強度（%）。

被著體	SUS/SUS
膠帶尺寸	25mm × 12.5mm
加壓條件	5kg × 10sec
放置條件	在23℃50% RH下放置24h後，在85℃ 85%RH下進行保存
試驗溫度	從烤箱中取出後進行冷卻，然後在23℃50%RH下進行測量
試驗速度	12.7ｍｍ/min

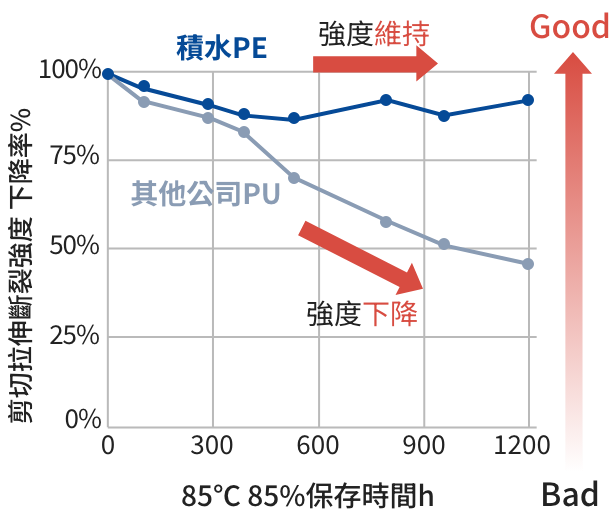

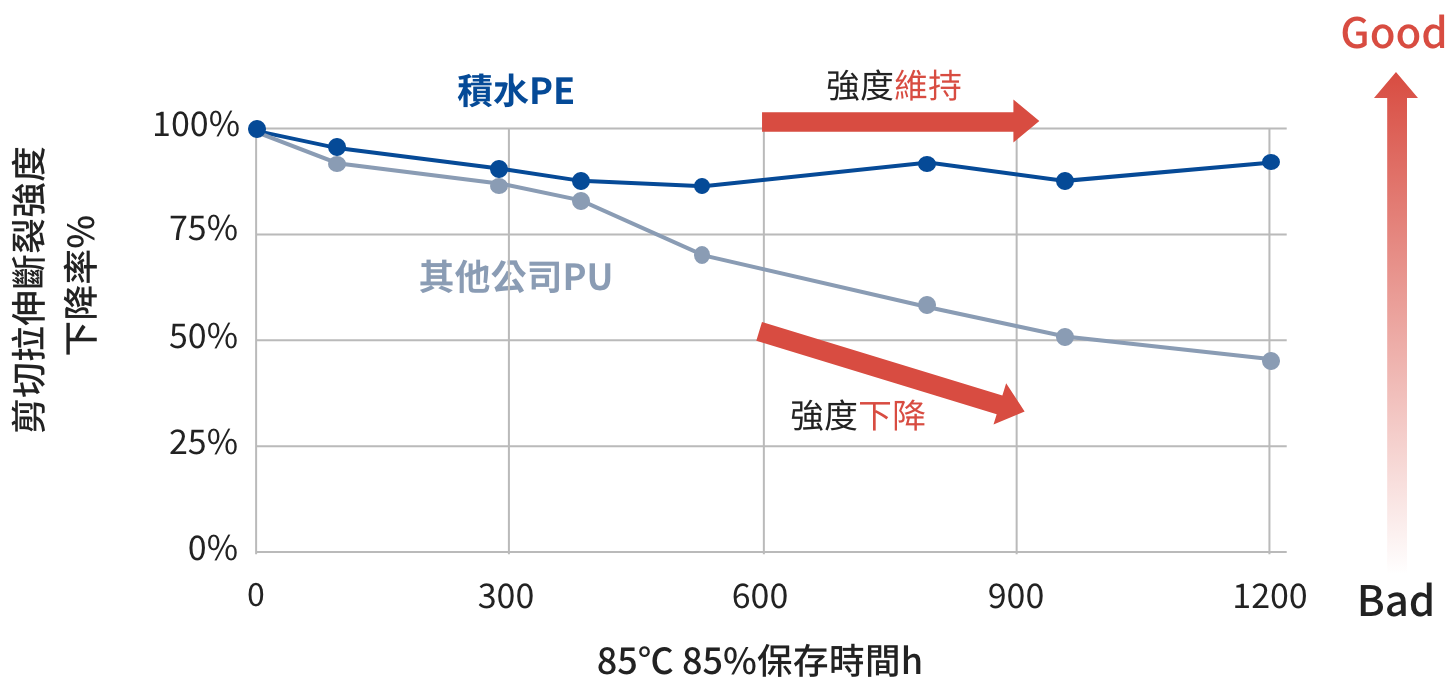

結果

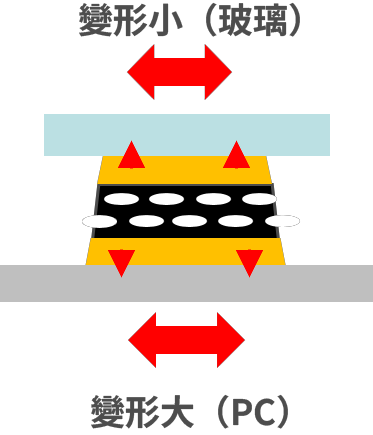

推測狀況

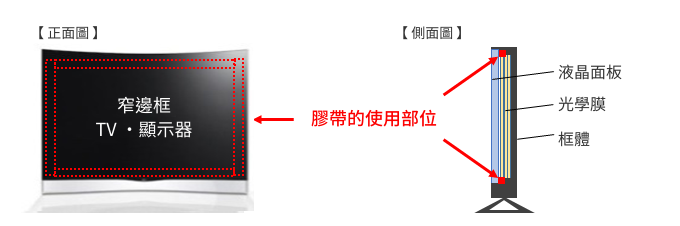

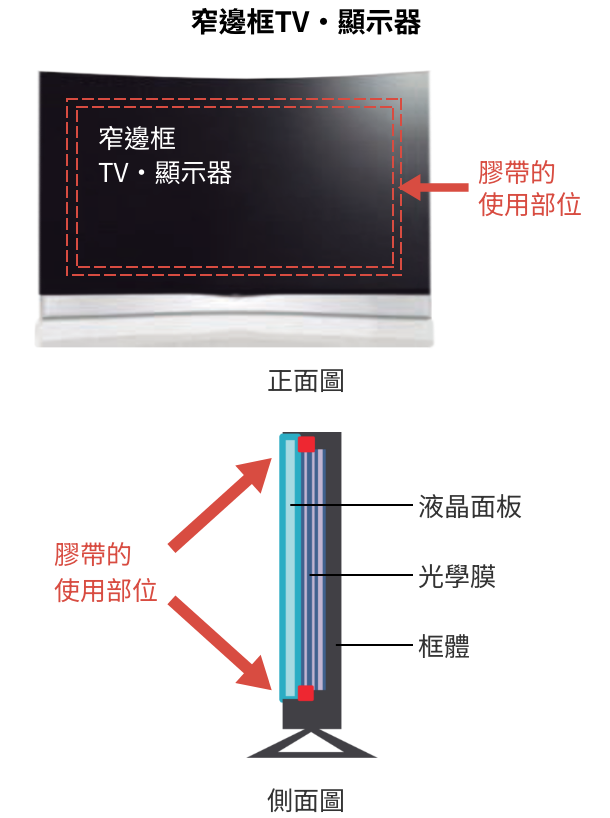

假設框體是PC被著體且用於曲面畫面的情況所做的測評。

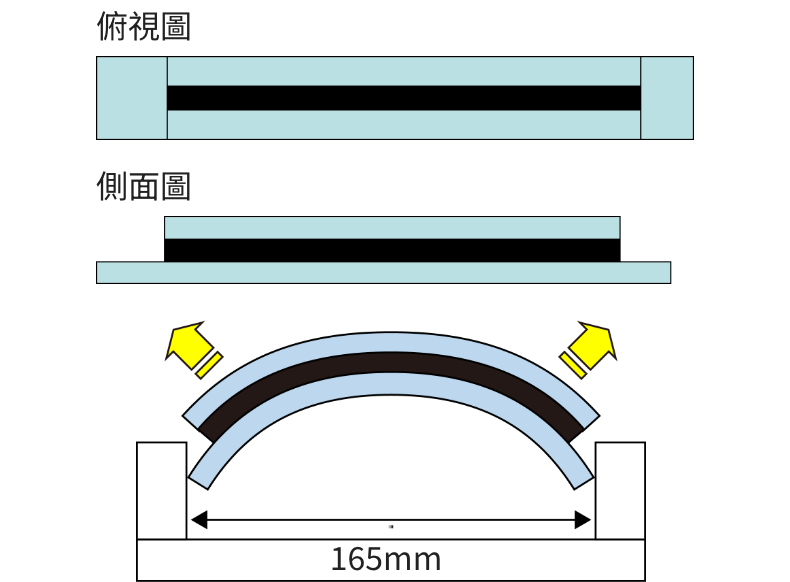

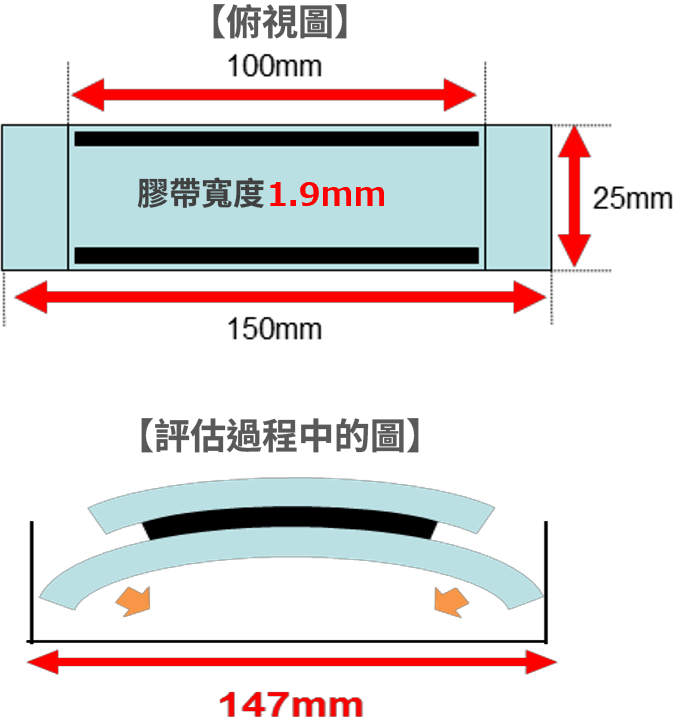

測評方法

• 將PC板彼此之間用膠帶黏合壓接，並放置24小時。
• 將PC板彎曲，確認膠帶有無浮起與剝離。

測評品號	XLS9D
被著體①	PC板　2mm × 25mm × 150mm
被著體②	PC板　1mm × 25mm × 200mm
膠帶尺寸	3mm × 150mm
加壓條件	2 kg滾輪 × 1往返（10 mm/sec）
放置條件	23℃ 50%RH*24hr
測評溫度	60℃ 90%RH

※當弦長165 mm，弧長200 mm時，R（半徑）=95 mm
（實際上，因PC剛性的緣故，R小於95 mm）

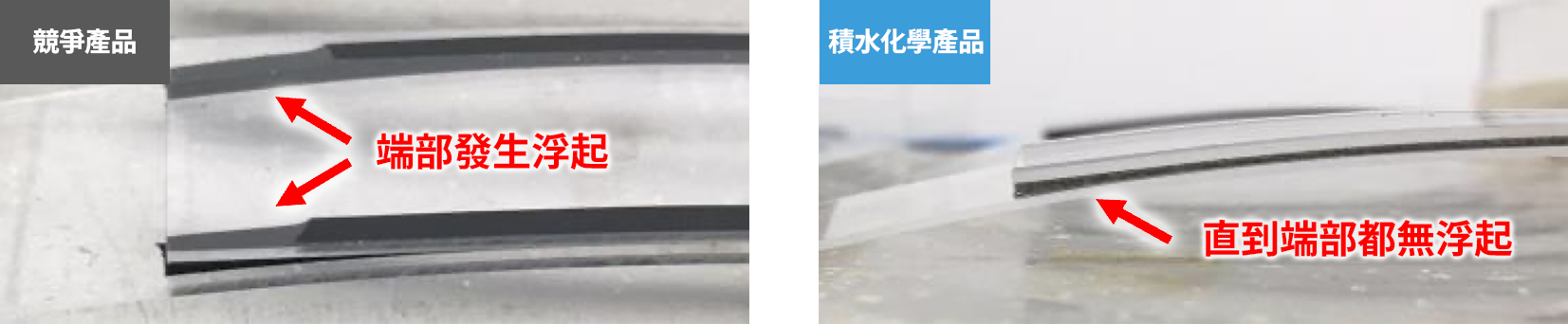

結果

測評時間	浮起距離
1h後	0mm
7日(168時間)後	0mm
