.png)
_png_w500px_h160px.png)
_png_w500px_h159px.png)
_png_w500px_h159px.png)
光學薄膜用保護膠帶 67/68/6900系列
抑制被黏物汙染、維護光學薄膜之外觀的高性能保護膠帶

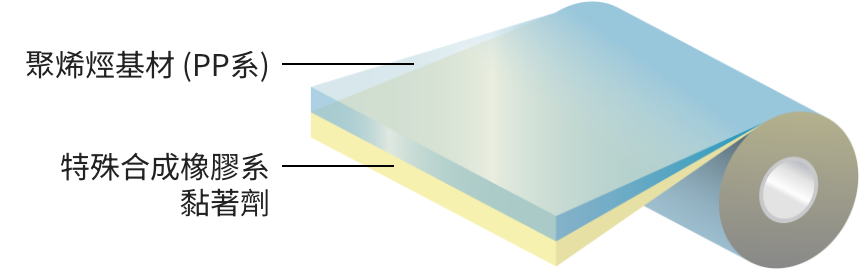

適用於保護擴散薄膜、提高亮度薄膜等各種光學薄膜表面的膠帶殘膠少，且可以使用於霧面與稜鏡等各種形狀的表面上。採用對環境友善的雙層共擠押出構造與無溶劑製法，在各製程中展現穩定的保護性能。
- 電子領域
特徵
- 使用殘膠等被粘物污染少的雙層共壓生產方式。
- 通過基材和黏著劑的不同變化來對應prism面，matte面等各式各樣光學薄膜的表面形狀。
- 在無塵室生產。

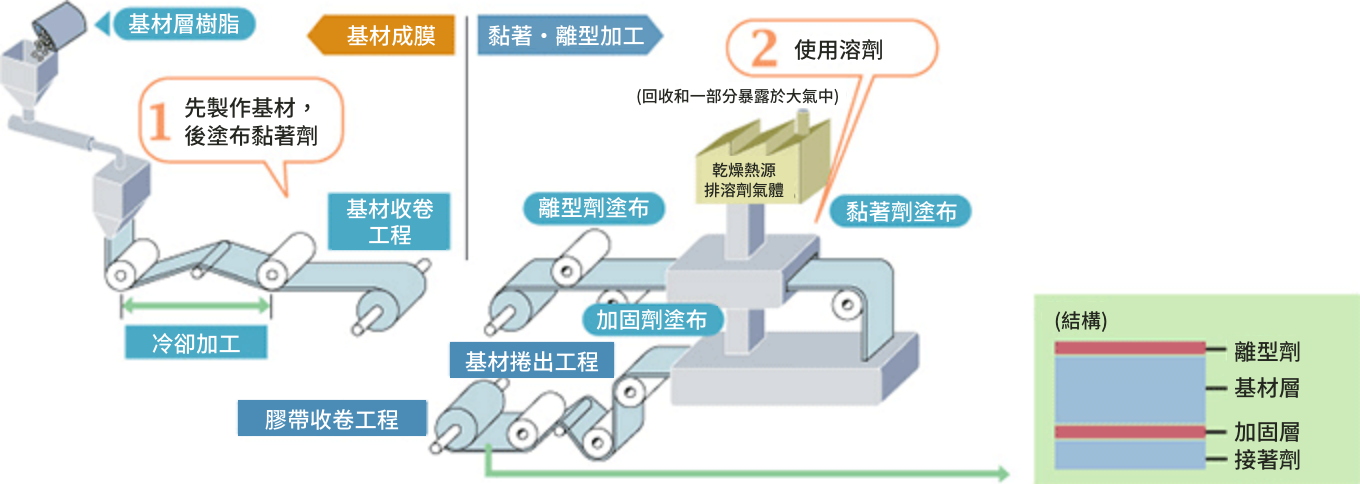

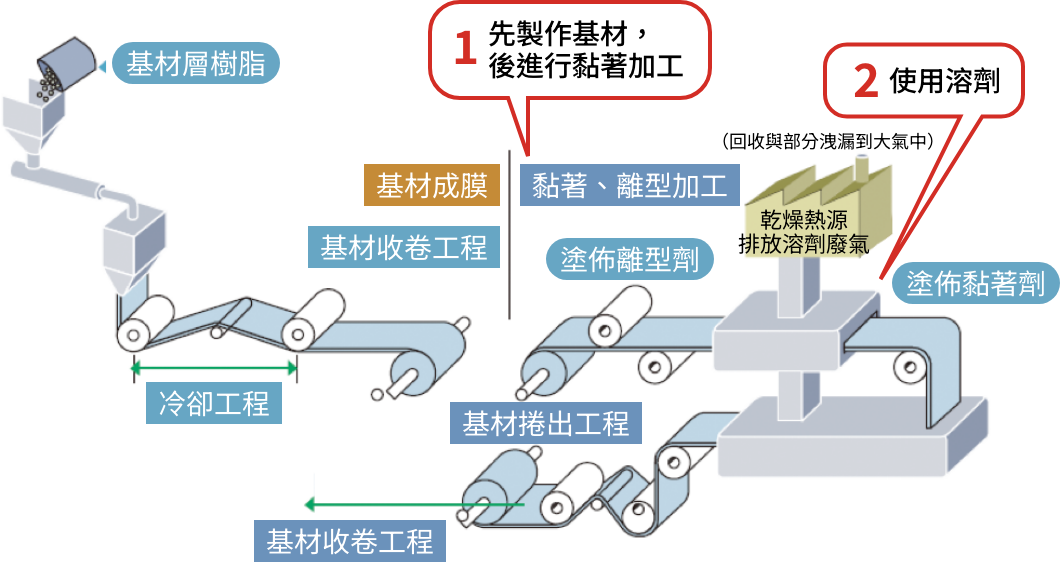

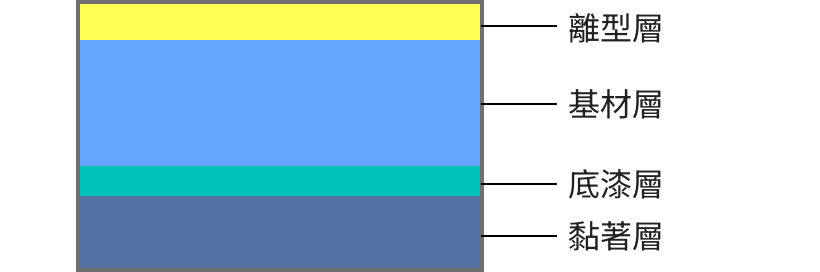

一般性保護膜的製作過程

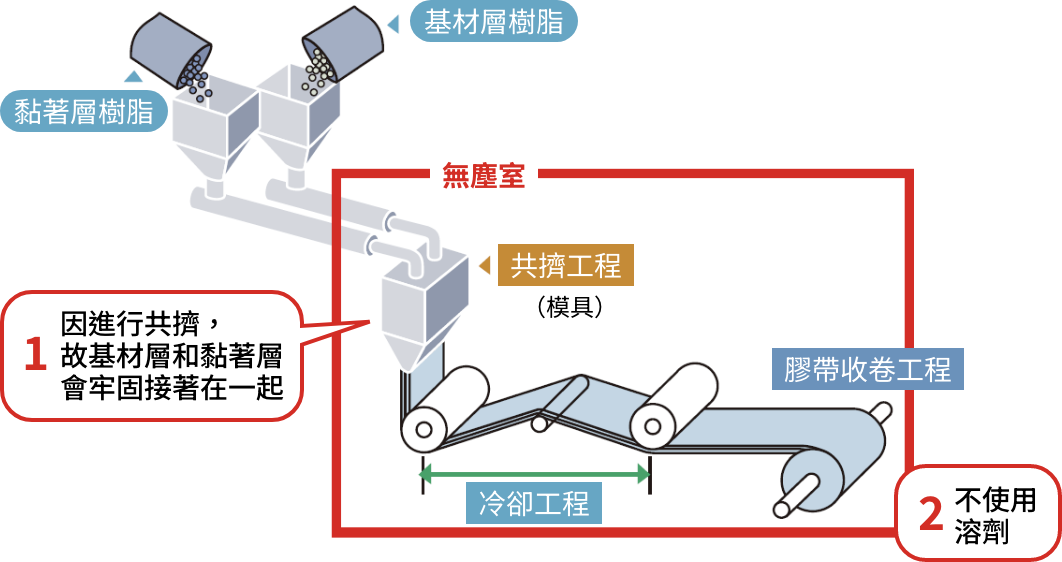

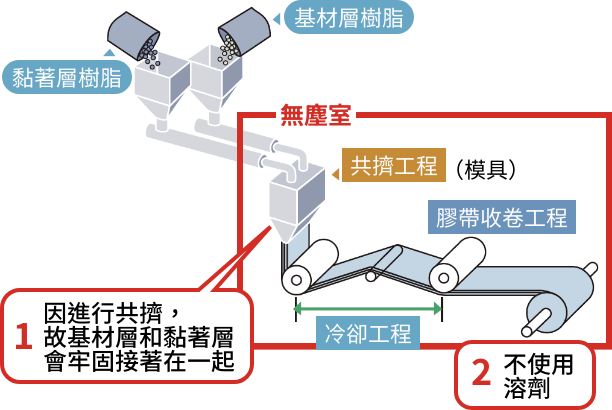

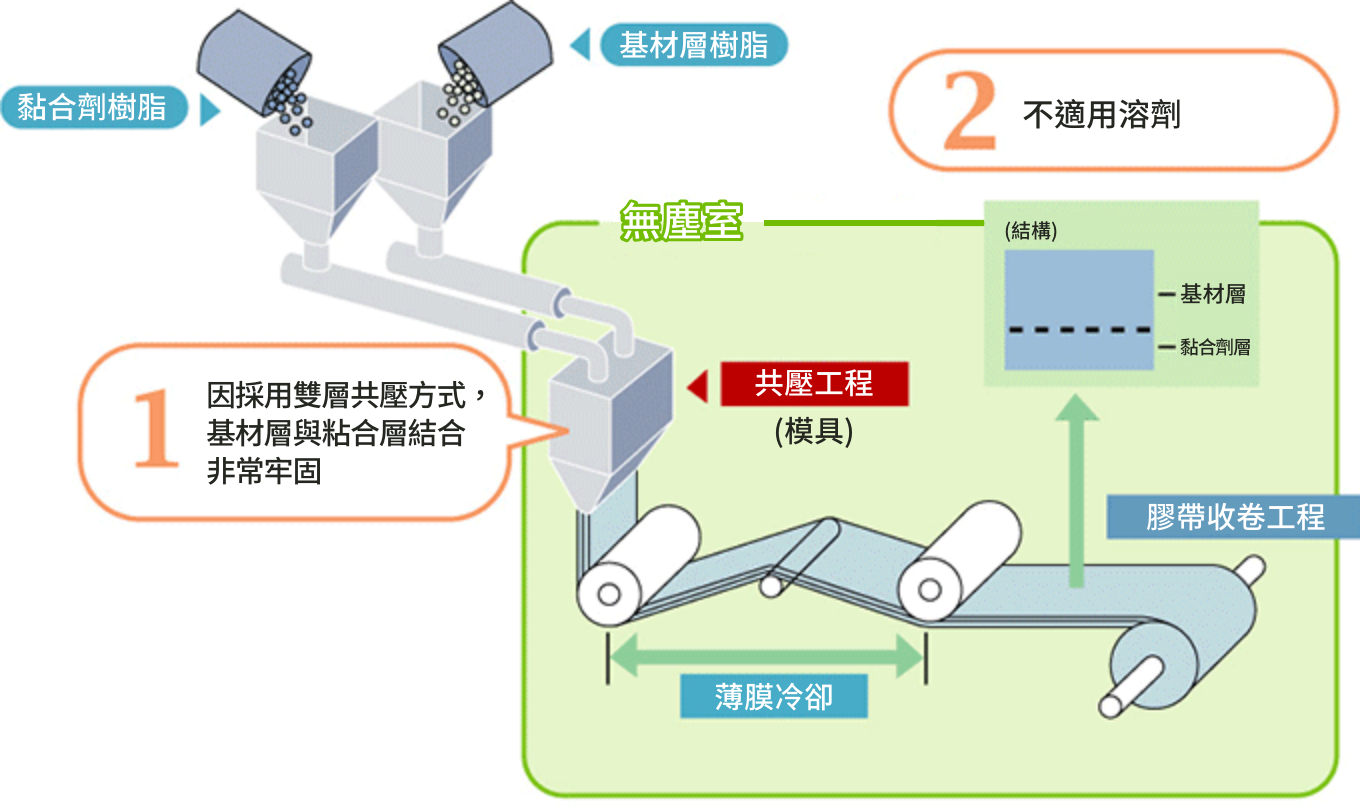

本公司雙層共壓製程

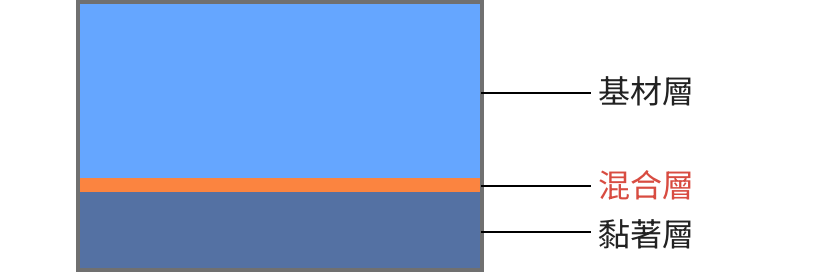

1由於基材與膠層的黏接牢固，材料上幾乎沒有殘膠。
2它是一種無溶劑的製造方法，因此是一種對環境友善的生產方法。

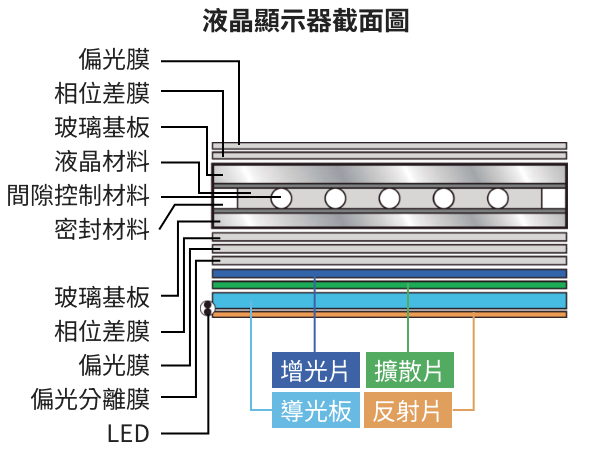

用途

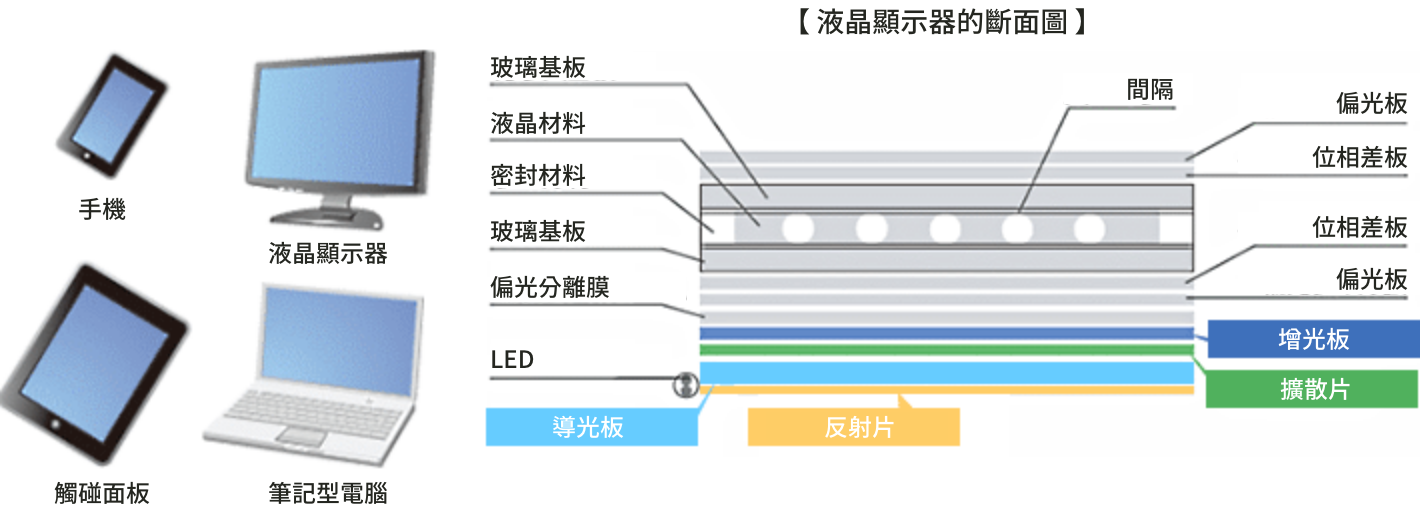

擴散片,增光板,導光板,反射片等光學薄膜的表面保護。

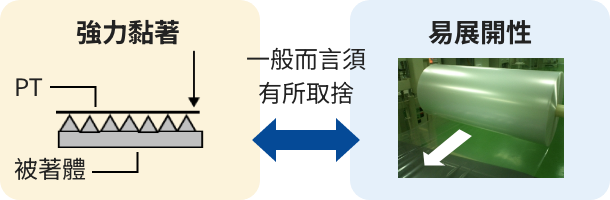

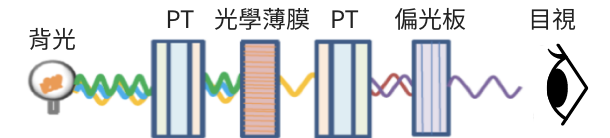

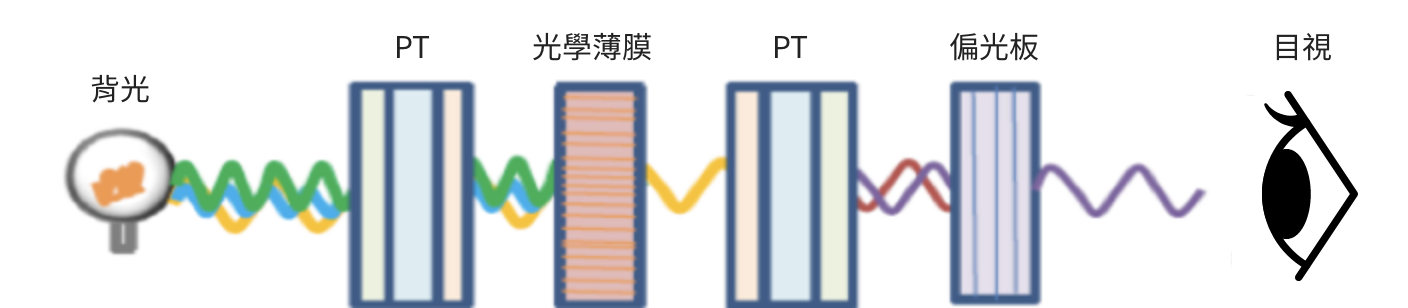

特點
強黏著類型（PP系薄膜）
一般物性:6700系列
| 品項 | 6748C | 6754A | 672NZ | 675KA | ||
|---|---|---|---|---|---|---|
| 色 | 透明 | 透明 | 透明 | 透明 | ||
| 標準厚度 | μm | 40 | 30 | 40 | 40 | |
| Haze | % | 40 | 50 | 15 | 50 | |
| 拉伸彈性率(MD) | Mpa | 700 | 700 | 900 | 700 | |
| 抗拉強度(MD) | N/cm | 20 | 20 | 23 | 20 | |
| 拉伸伸長率(MD) | % | 600 | 600 | 700 | 600 | |
| 粘著力(23℃,PMMA板) | 180°peel | N/25mm | 6 | 5 | 5 | 6.5 |
| 用途 | 聚光片prism面 | |||||
- 記載的數值為測量值，並非保證值。
一般物性:6800,6900系列
| 品項 | 6844B | 6842C | 6942A | ||
|---|---|---|---|---|---|
| 色 | 透明 | 透明 | 透明 | ||
| 標準厚度 | μm | 40 | 75 | 40 | |
| Haze | % | 40 | 40 | 40 | |
| 拉伸彈性率(MD) | Mpa | 700 | 700 | 700 | |
| 抗拉強度(MD) | N/cm | 20 | 30 | 20 | |
| 拉伸伸長率(MD) | % | 600 | 600 | 600 | |
| 粘著力(23℃,PMMA板) | 90°peel | N/25mm | 0.7 | 0.3 | 0.3 |
| 用途 | 聚光片matte面 | ||||
- 記載的數值為測量值，並非保證值。
