導電性黏著膠帶 7800系列
具有高導電性與耐熱特性之回焊處理的強黏著膠帶
在金屬箔和PET薄膜塗敷奈米薄膜上具有優異的導電性、耐熱性、黏著力，可以廣泛應用於電子設備的靜電消除及接地屏蔽。採用多樣化素材和環境的高可靠設計，適用於需要散熱性與靈活性的薄型設備及靜電對策。
- 電子領域

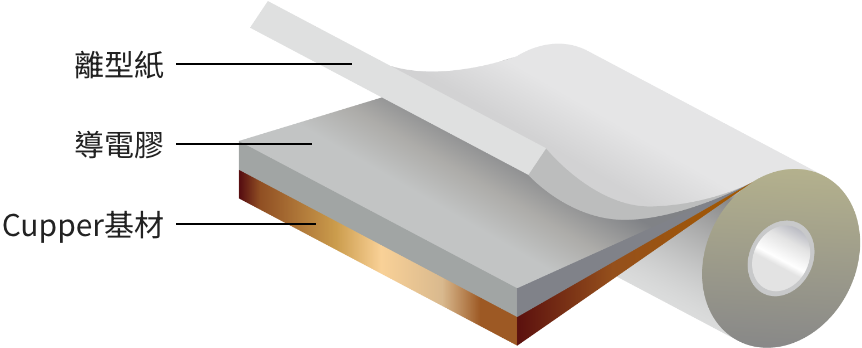

結構&特點
- 因強力接著而具高信賴性
- 使用銅箔基材而做到低電阻
- 可支援回焊處理

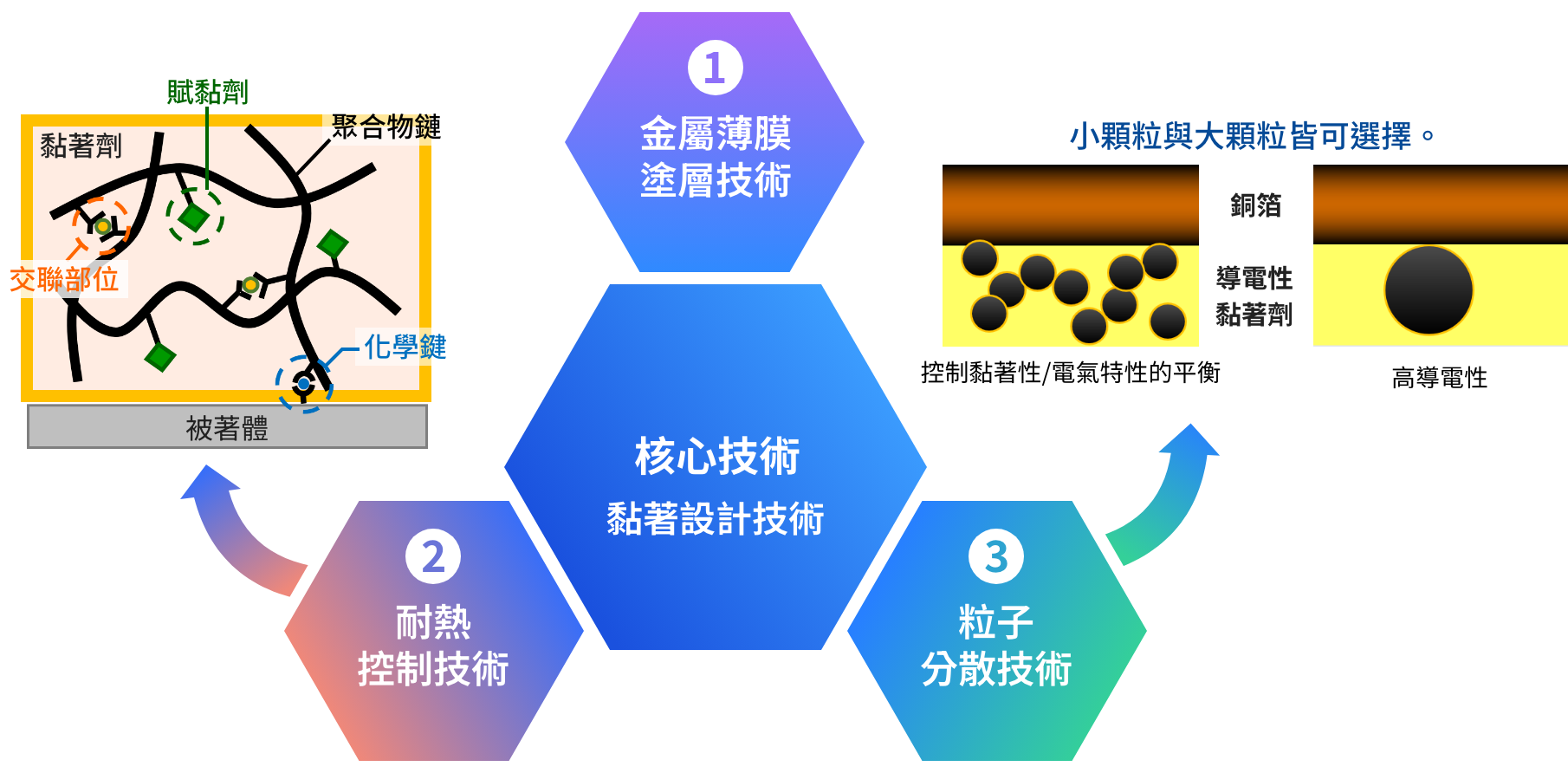

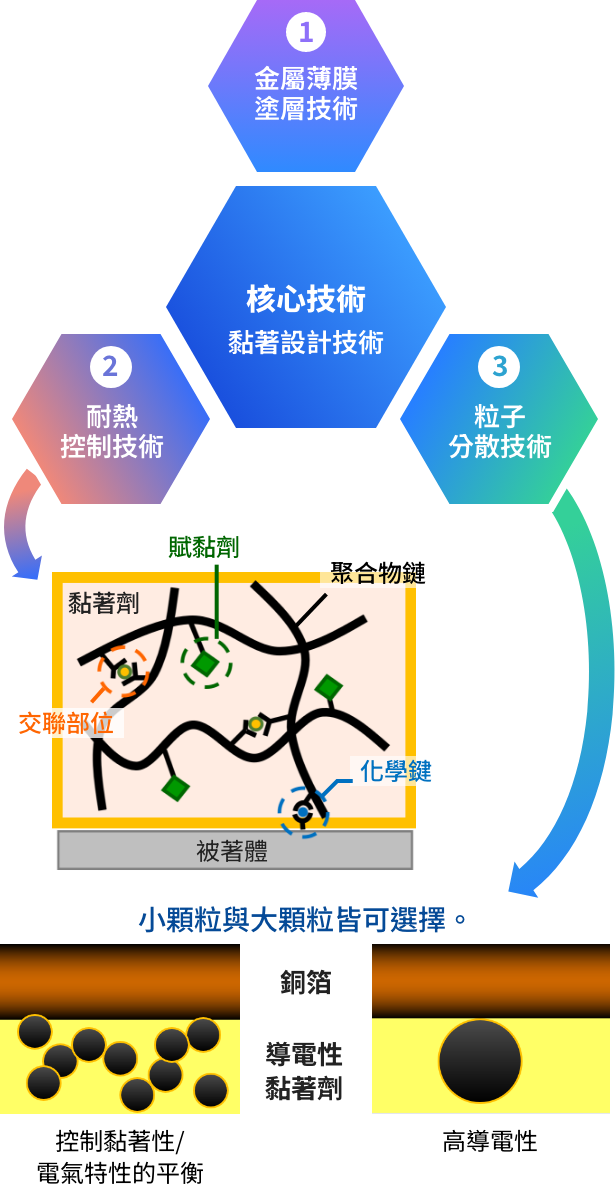

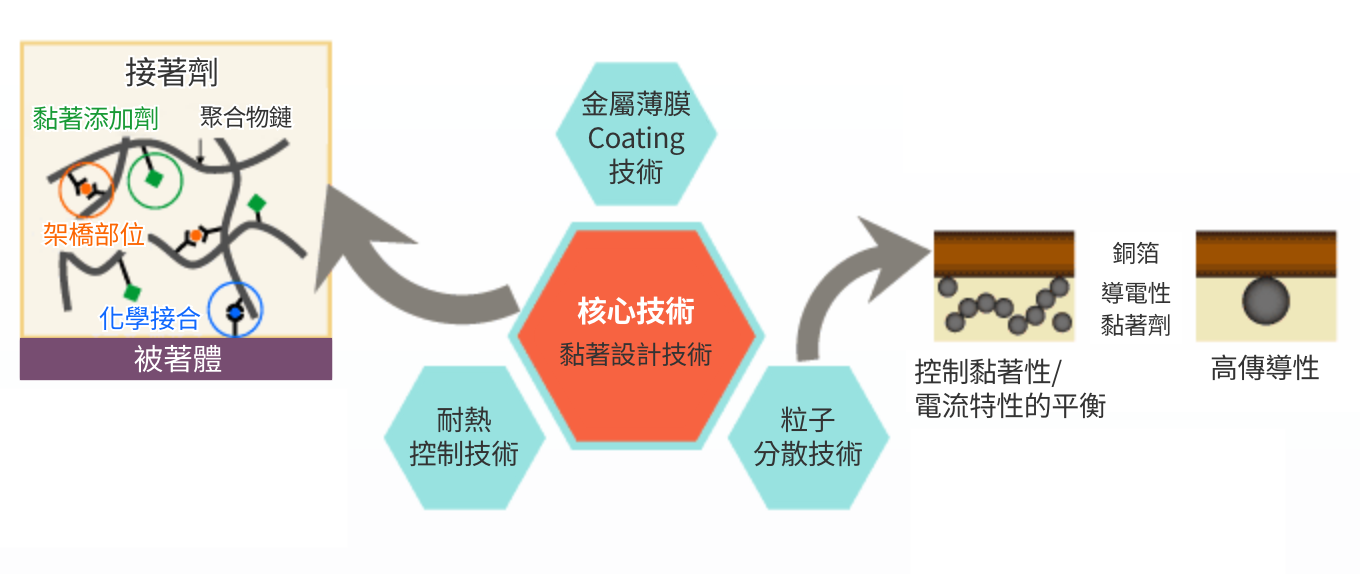

【積水化學的優勢】可以設計因應使用環境的黏著劑
金屬薄膜塗層技術- 除金屬箔以外，也備有在不織布與PET薄膜上進行奈米級金屬薄膜塗層的產品，實現多種複合機能
（ 如AI、Cu、Ag、Ti、SUS等 ）
耐熱控制技術- 可透過在分子層級控制黏著劑，賦予高信賴設計、耐熱設計等各種特性。
粒子分散技術- 除了選定填料 ，還透過獨特的分散性控制技術，實現高機能的導電性。
特性

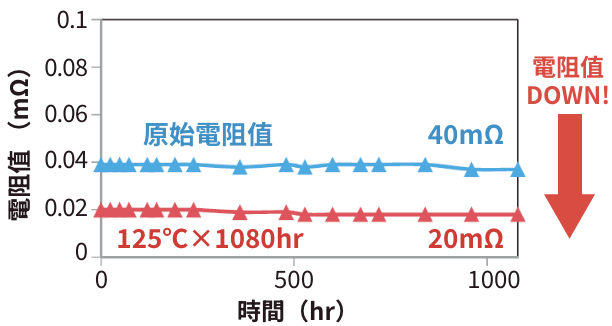

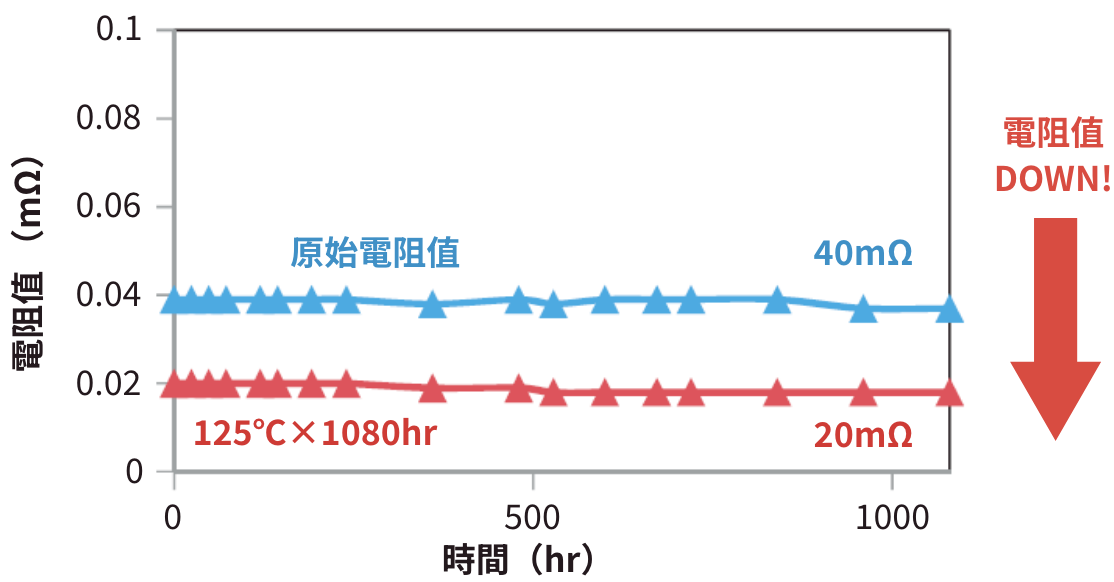

1透過強力接著，實現高耐熱&減低電阻值

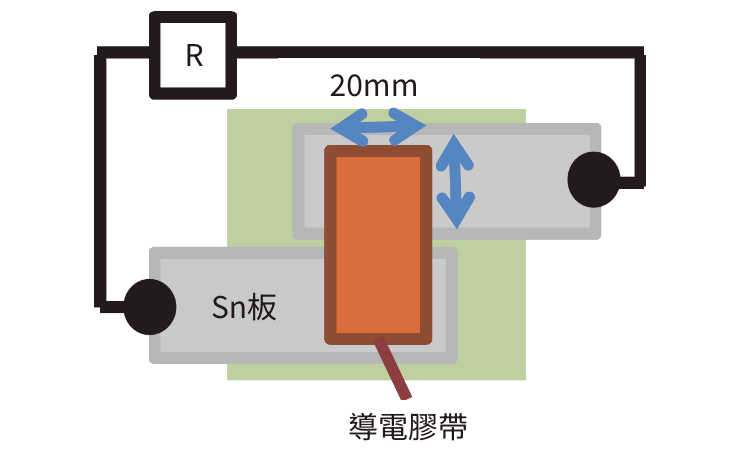

測評方法
- 將導電膠帶以橫跨2片的方式貼合於SUS板上。
- 放置在保持指定溫度的環境下。
- 於SUS板上分別設置電極並測量電阻值。
| 黏貼面積 | 20mm × 20mm |
|---|---|
| 保持溫度 | 125℃ |
| 測量時間 | 1080小時 |
| 測量環境 | 23℃ × 50%RH |
結果
即使在高溫環境下，積水產品的黏著層潤濕性反而會提升，電氣特性也有變好的傾向。

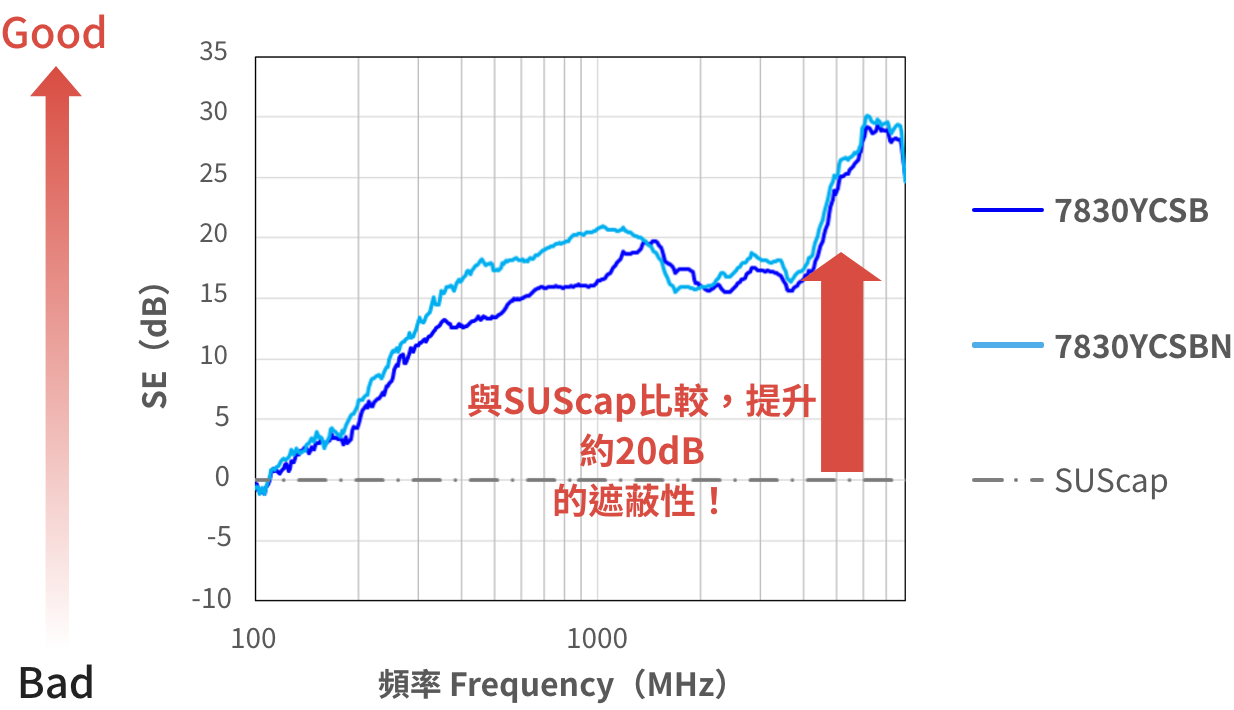

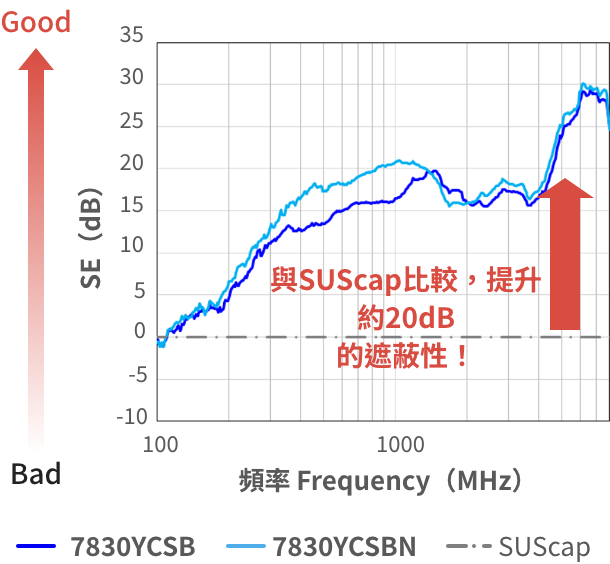

2藉由強力接著發揮優異的遮蔽 性能

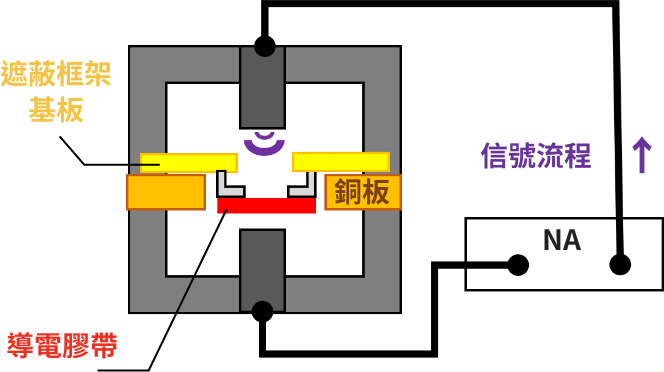

測量示意圖
假設雜訊從遮蔽cap表面上以及框架與膠帶的接合端部傳出來。
測評方法
※適用測量遮蔽方法之一的KEC法
- 在SUS箱內以穿孔銅板來設置間隔，將膠帶貼合於銅板上。
- 從安裝於SUS箱上下的裝置發射指定頻率。
- 測評接收端接收到的信號量差距。
| 測量環境 | 23℃ 50%RH |
|---|---|
| 頻率 | 0.1MHz～8GHz |

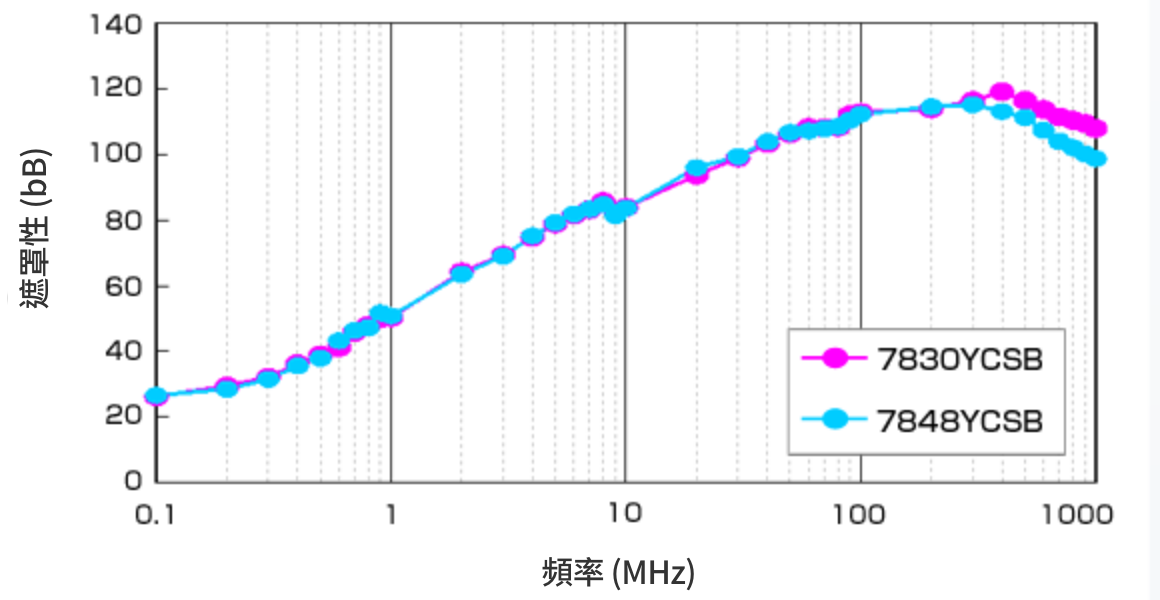

結果
積水產品比SUScap/其他公司產品更能發揮優異的遮蔽性能，並抑制二次釋放雜訊。
產品表
| 系列/Series | 7800YCSB | 7800YCWB | ||
|---|---|---|---|---|
| 品名/Name | 7830YCSB | 7848YCSB | 7848YCWB | |
| Tape 厚度/Thickness | 30μm | 48μm | 48μm | |
| 基材厚度/Base Thickness | 12μm | 18μm | 12μm | |
| 結構/Structure |  |
 |
||
| 用途/ Application |
接地/GND | ● | ● | ● |
| 遮蔽/EMI Shielding | ● | ● | ||
| 去除靜電/ESD | ● | ● | ● | |
| 額外功能/ +Function |
耐彎曲/Bending | ● | ||
| 薄型化/To be Thin | ● | |||
| 散熱/Heat Dissipation | ● | ● | ● | |
| Adhesive | 180°JIS Z0237 SUS(N/25mm) | 14 | 19.1 | 13.4 |
| Retention | 85℃*1kg*1hr(mm) | 0 | 0 | 0 |
| XY | Electrical Resistance(mΩ/sq) |
20 | 20 | 20 |
| Z | Tape Size：25mm×25mm Load：500g Cu(mΩ/(25mm□)) |
4 | 8 | 7 |

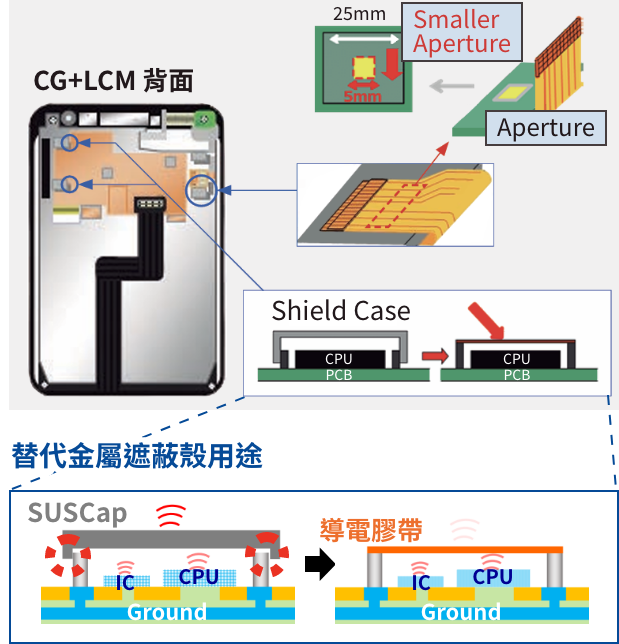

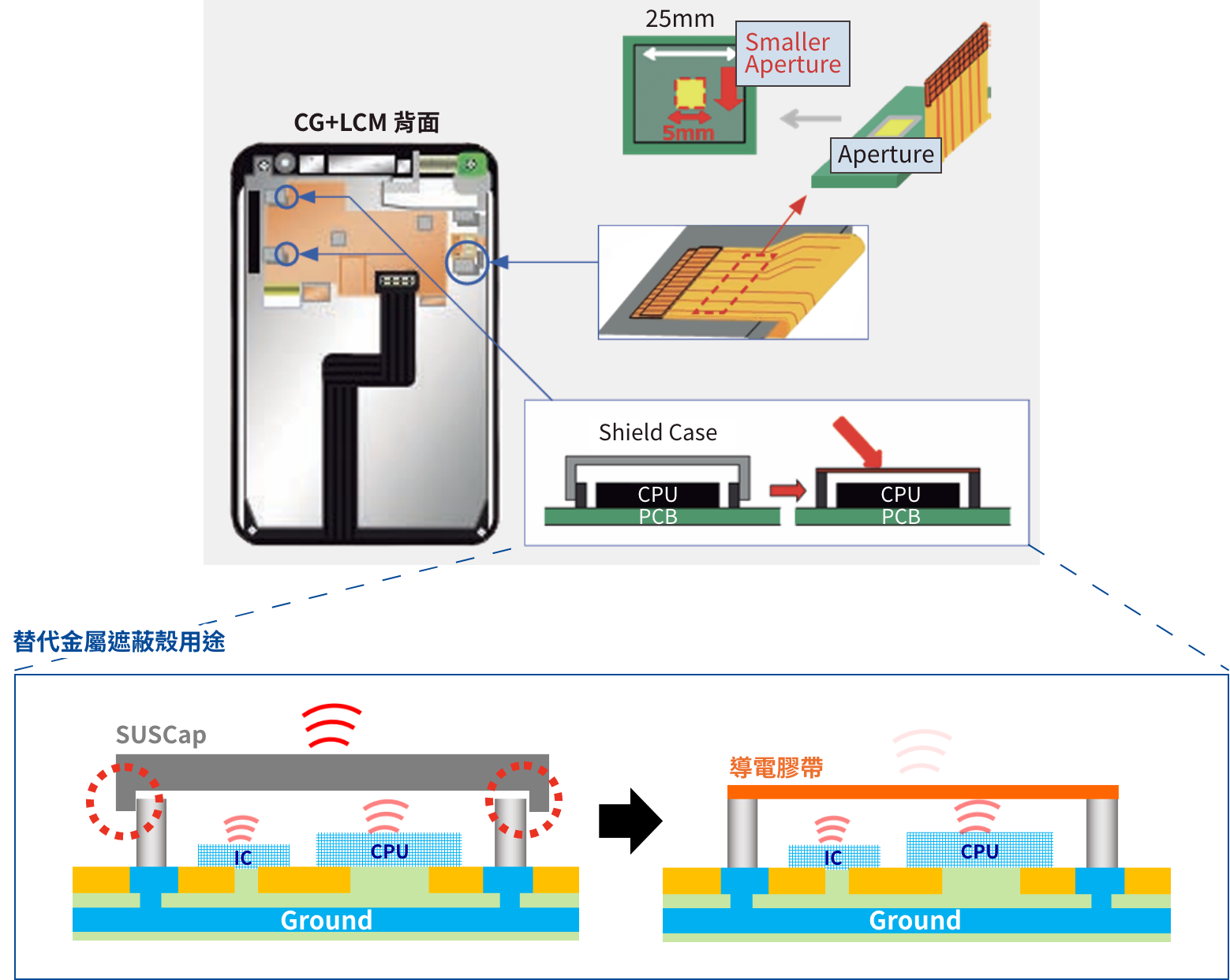

用途
使用於解決電子設備的雜訊問題。
