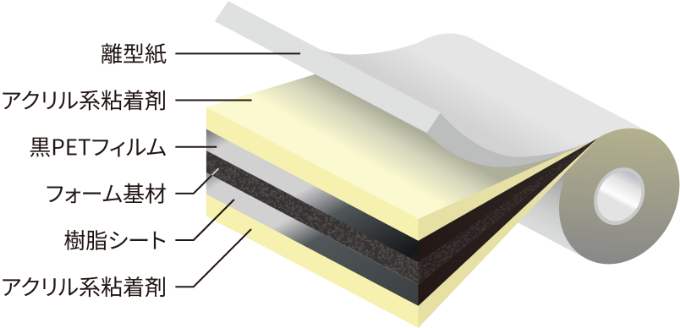

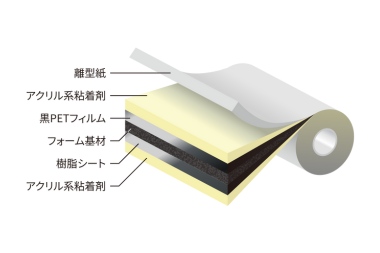

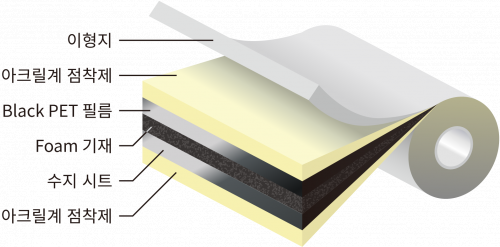

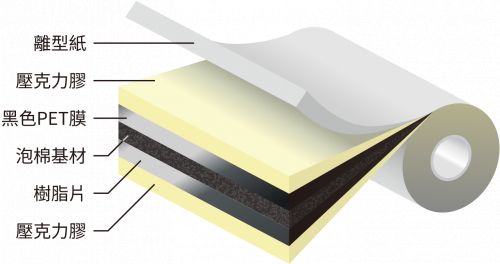

易解体/易剥離フォームテープ

想定状況

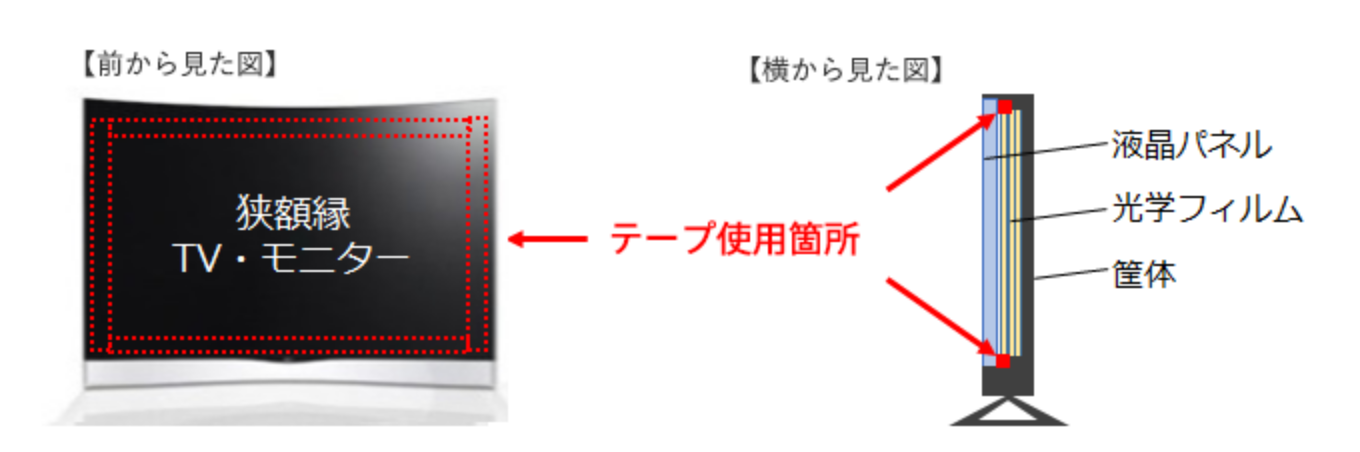

TVを傾けて設置する場合を想定した評価です。

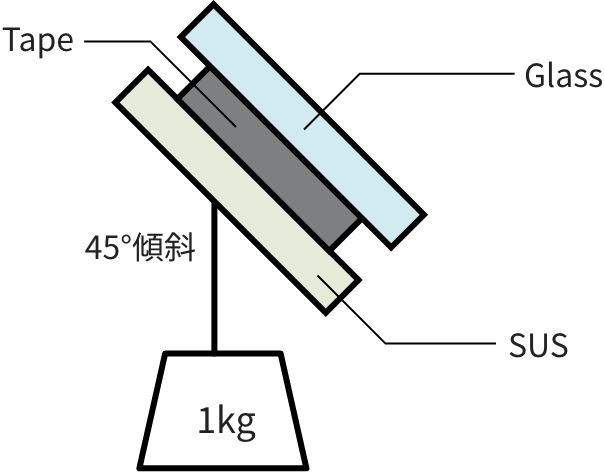

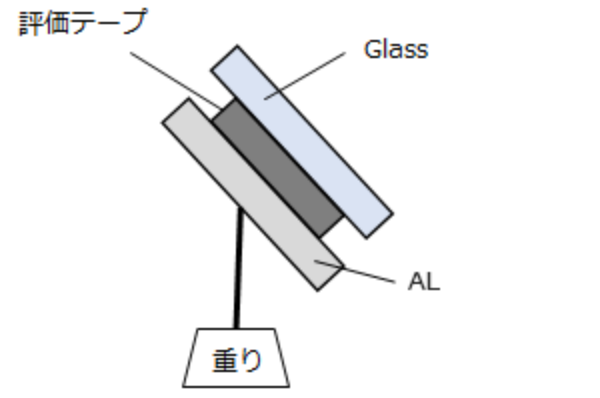

評価方法

• GlassおよびSUSに対して、テープを圧着しながら貼り合わせます。
• 1kgのおもりを吊り下げ、落下するまでの時間を測定します。

測定温度	60°C 90%RH
テープサイズ	25mm × 25mm
加圧条件	5kg*10sec
放置条件	23°C 50%RH*24hr
傾斜角度	45°
評価時間	~500h

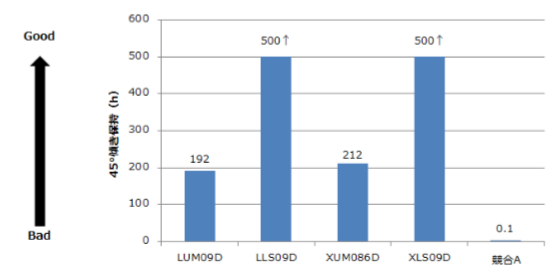

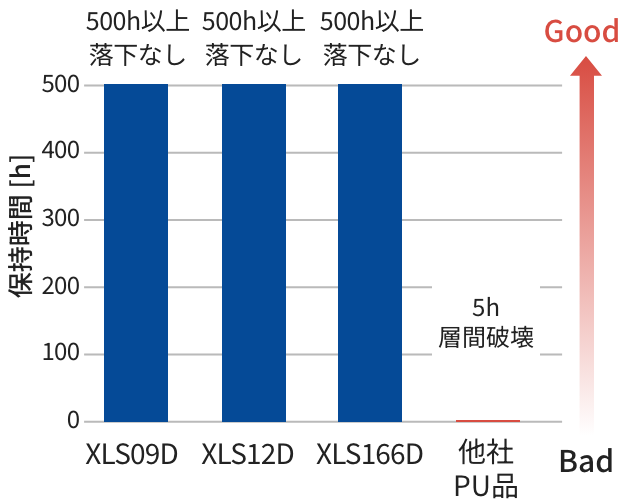

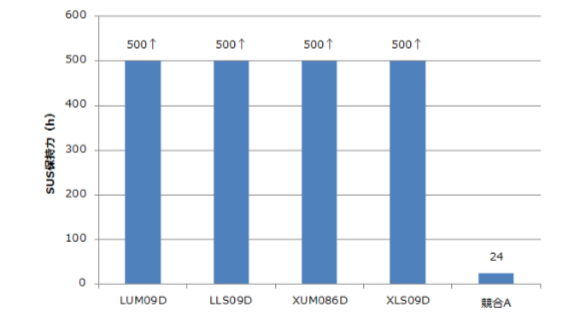

結果

評価方法

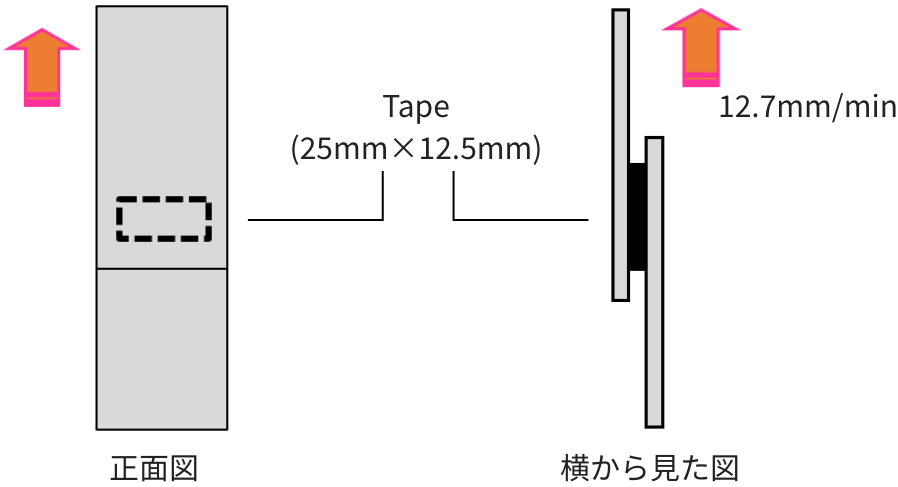

• SUSを25mm角のテープで貼り合わせ、常温で24時間養生後、一度せん断強度を測定します。
• 85℃85%の環境下で放置し、1,250時間まで等間隔でせん断強度を測定します。
• 0時間でのせん断強度を基準(100%)とし、各測定時間での相対強度(%)を算出します。

被着体	SUS/SUS
テープサイズ	25mm × 12.5mm
加圧条件	5kg × 10sec
放置条件	23℃ 50%RHで24h 放置後、85℃ 85%RHで保管
試験温度	オーブンから取り出して冷ましてから23℃50%RHで測定
試験速度	12.7ｍｍ/min

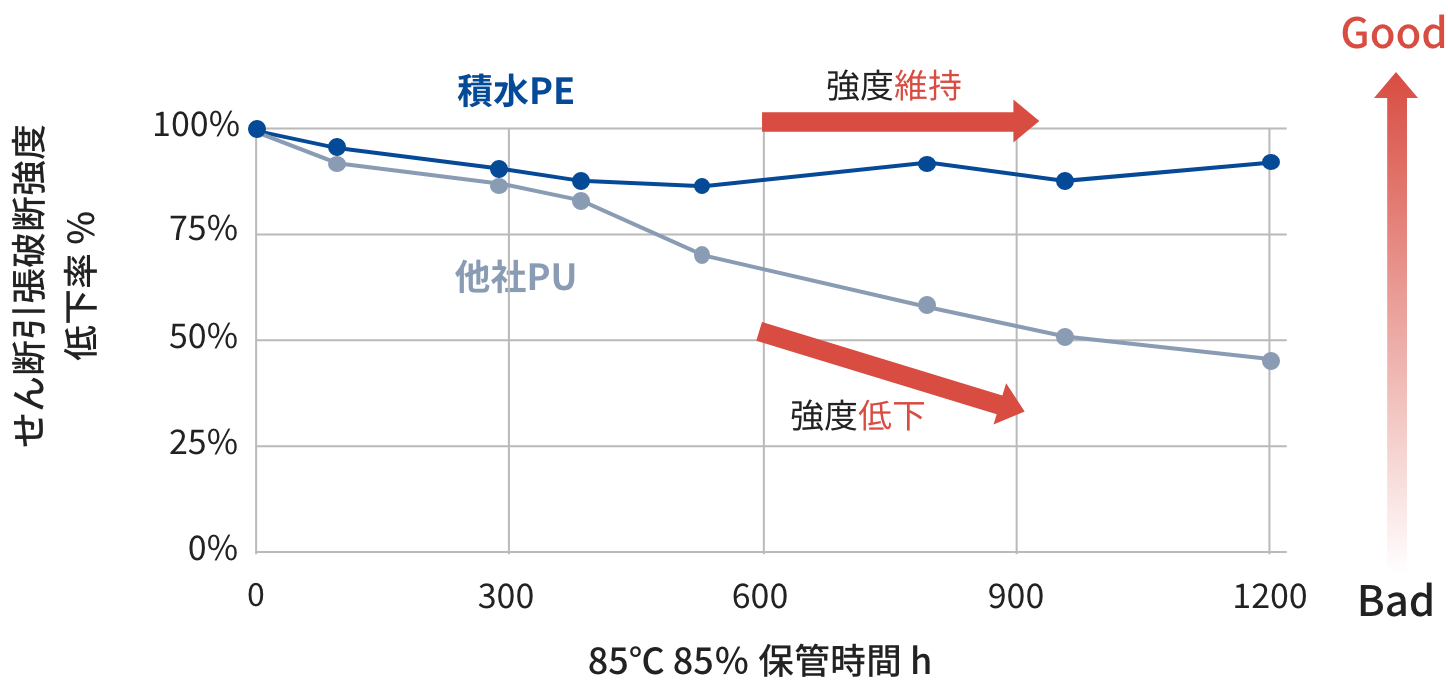

結果

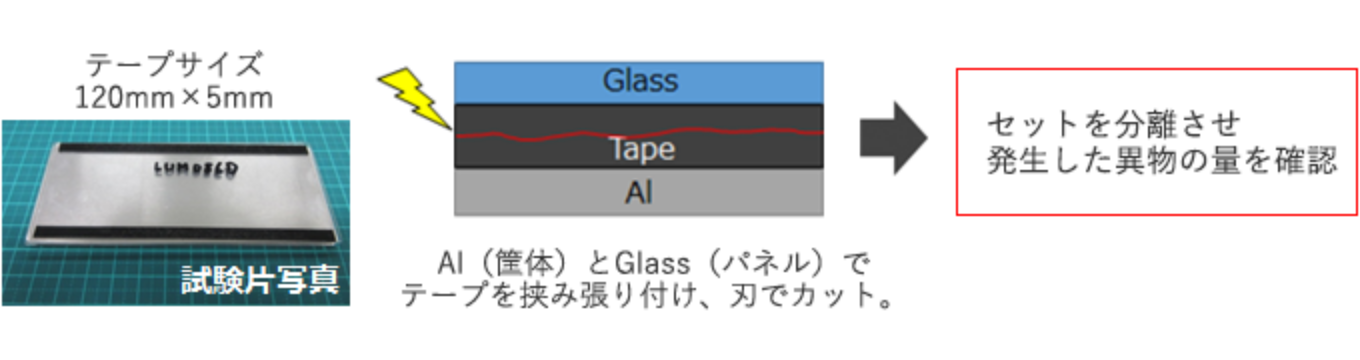

評価方法

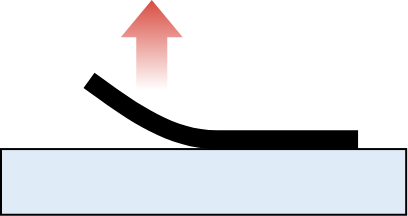

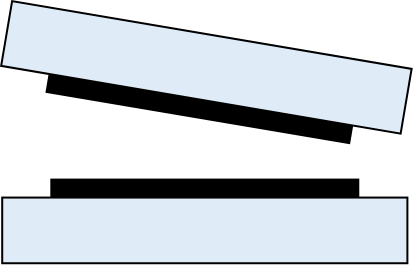

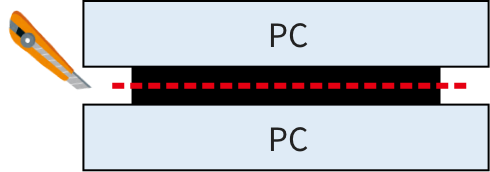

2枚のPCを5mm幅のテープで貼り合わせ、フォーム層間を裂いて分解した後、テープを剥がします。

結果

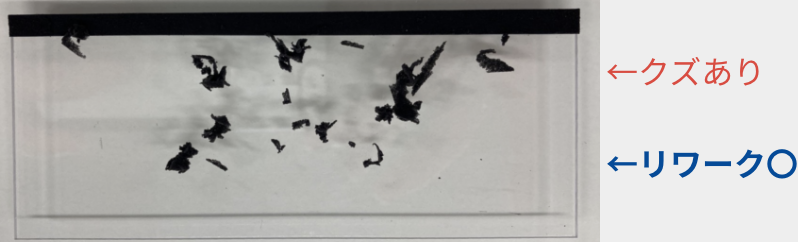

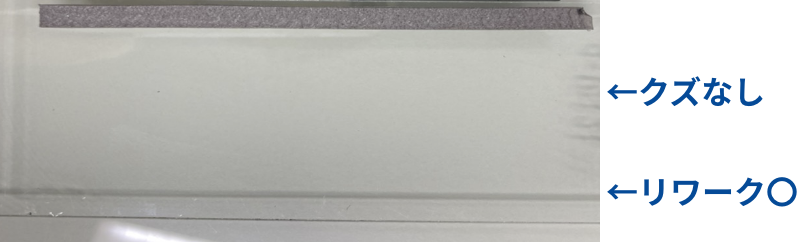

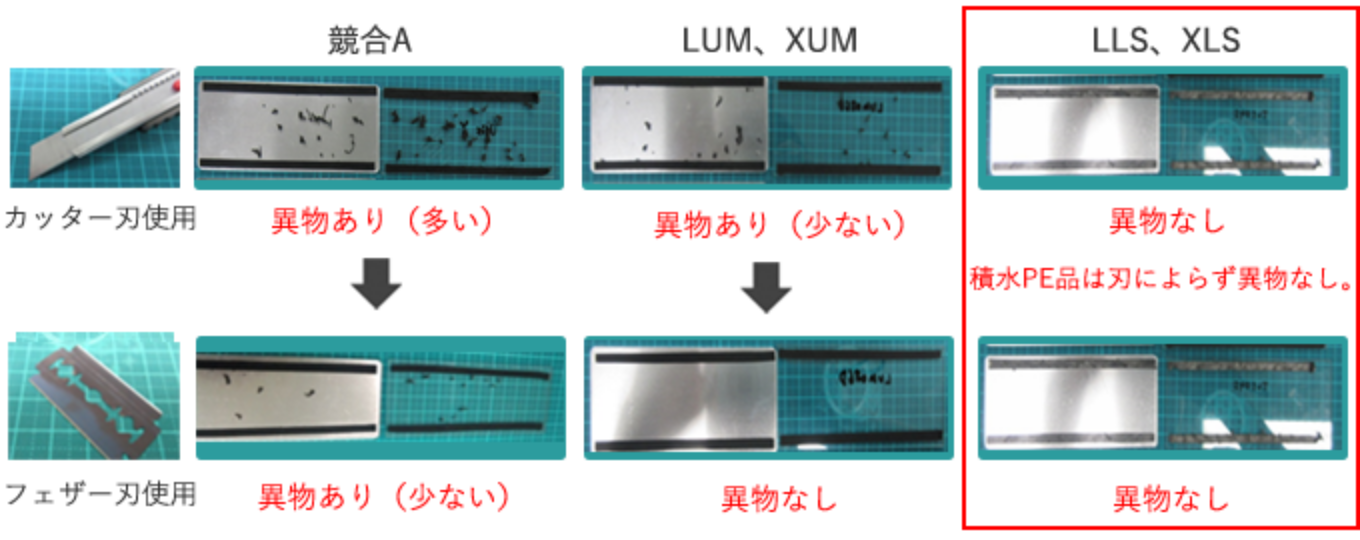

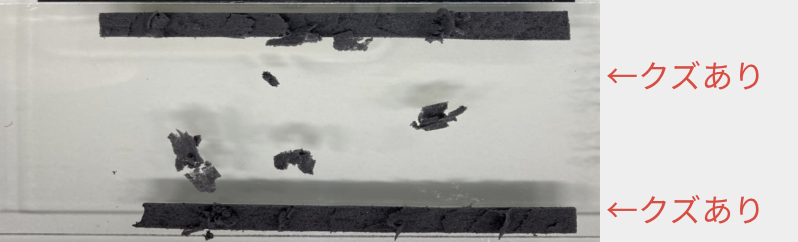

テープ	カット時のクズ		リワーク		サンプル写真
	結果	理由	結果	理由

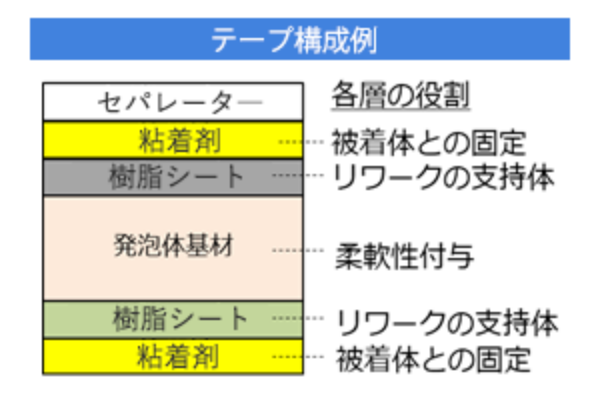

積水　PE品	(発生なし)	『発泡体基材』が 独立気泡構造で 強度が高いため	(テープ残りなし)	『リワーク層』の 強度が高いため
他社A　PU品	(クズ発生)	『発泡体基材』が 連立気泡構造で 強度が低いため	(テープ残りなし)	『リワーク層』の 強度が高いため
他社B　PU品	(クズ発生)	『発泡体基材』が 連立気泡構造で 強度が低いため	(テープ残りあり)	『リワーク層』の 強度が低いため

想定状況

筐体がPC被着体で曲面画面に使用される状況を想定した評価です。

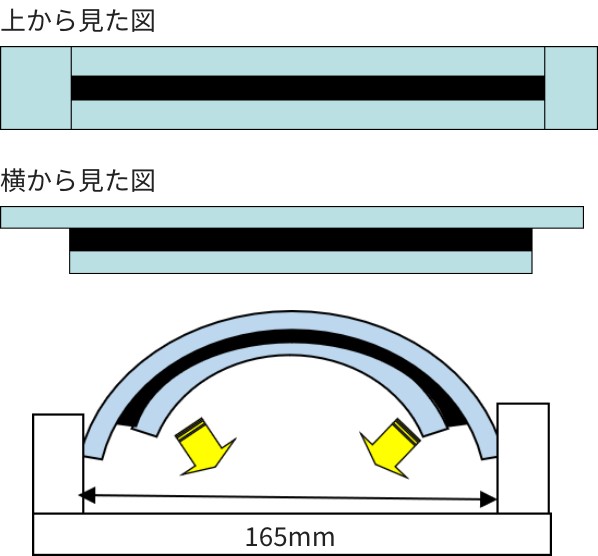

評価方法

• PC板同士をテープで貼り合わせて圧着し、24時間放置します。
• PC板を折り曲げ、テープ浮き・剥がれの有無を確認します。

評価構成	○LS09D構成の糊違いで評価
被着体①	PC板　2mm × 25mm × 150mm
被着体②	PC板　1mm × 25mm × 200mm
テープサイズ	3mm × 150mm
加圧条件	2kgローラー × 1往復（10mm/sec）
放置条件	23℃ 50%RH*24hr
評価温度	60℃ 90%RH

※弦長165mm、弧長200mmとした際、R（半径）=95mm
（実際はPC剛性によりRは95mm<）

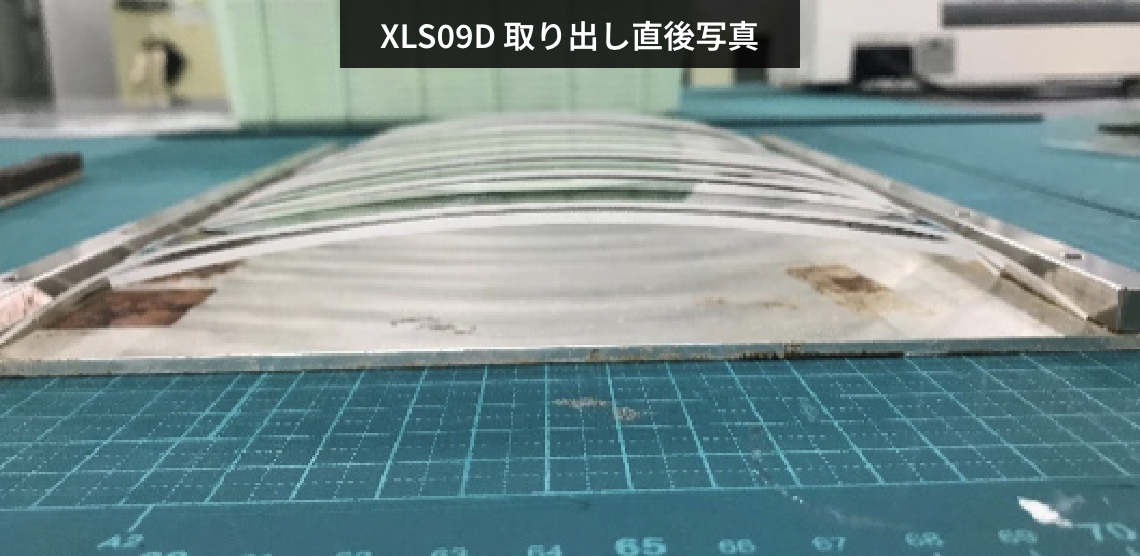

結果

浮き距離	X糊
1h浮き	0mm
7days浮き	0mm
