ソルダーレジストマスキングテープ

密着性と易剥離性を兼ね備えた薄膜マスキングテープ

多層基板製造工程でソルダーレジストを保護する薄膜マスキングテープ。薄膜構造により基板表面のうねりを抑え、平坦性を維持します。粘着力や厚みなどの豊富なバリエーションで用途に応じた選択が可能です。
  • エレクトロニクス

特長

薄膜マスキングテープは、FC-BGA基板を中心に、多層基板製造工程でソルダーレジストを保護するテープとして使用されます。

  • ソルダーレジストの酸素阻害防止を実現。RESONAC様(旧 昭和電工様)ソルダーレジスト/SR7300・SR7400Aの推奨製品
  • シリコンフリーでインク文字のはじき防止
  • 密着性と易剥離性を兼ね備え、糊残りなし
  • 基板平坦性良好
PKG基板製造時 レジスト表面保護用テープ 薄膜マスキングテープ

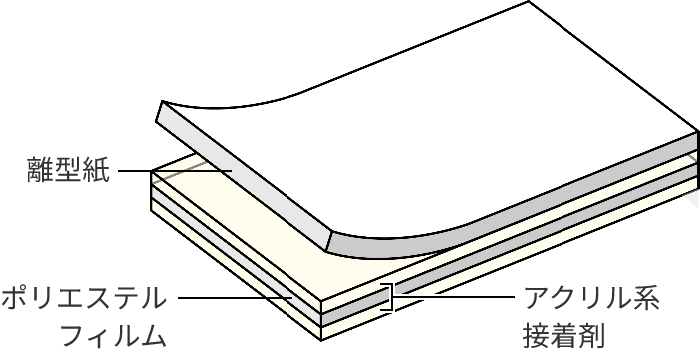

イメージ:製品構成図

基板平坦性

薄膜テープを使用する事で、ソルダーレジストのうねりをなくし、フラットな基板表面を形成。
アンダーフィルの流し込みや、多段積層化に貢献。

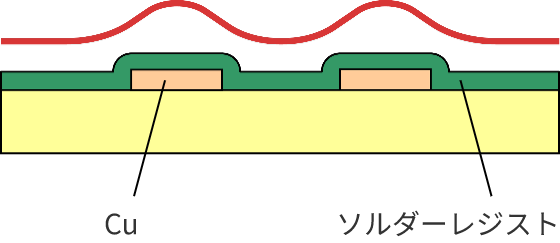

薄膜マスキングテープ未使用例
薄膜マスキングテープ未使用例

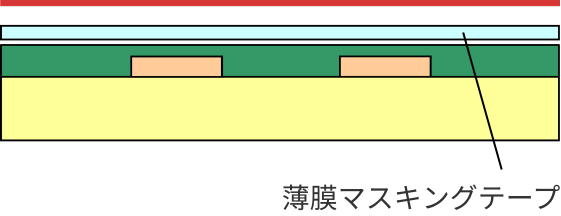

薄膜マスキングテープ使用例
薄膜マスキングテープ使用例

異物除去

薄膜テープを下記図の通り、両面に貼る事で、ソルダーレジストの酸素阻害を防止する事が可能。
露光前にローラーを用いて異物除去したり、基板エッジ部からの発塵を防ぐことも可能。

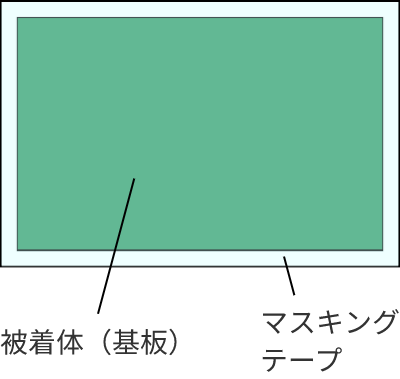

薄膜マスキングテープ平面図
平面図

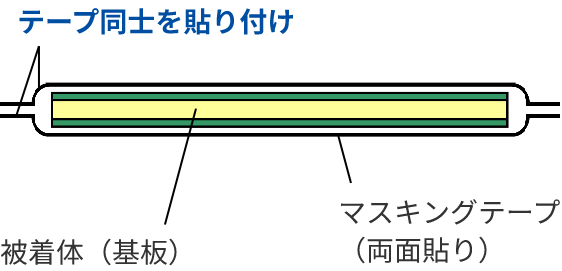

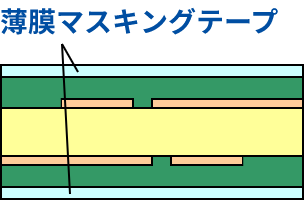

薄膜マスキングテープ断面図
断面図

用途

プロセスイメージ
(FC-BGA基板製造)

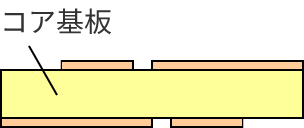

プロセスイメージ(FC-BGA基板製造)1.コア基板
1.コア基板

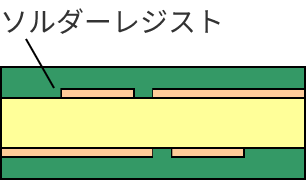

プロセスイメージ(FC-BGA基板製造)2.感光性樹脂コート
2.感光性樹脂コート
プロセスイメージ(FC-BGA基板製造)3.テープ ラミネート
3.テープ ラミネート
プロセスイメージ(FC-BGA基板製造)4.露光
4.露光
プロセスイメージ(FC-BGA基板製造)5.現像、後工程へ
5.現像、後工程へ

ラインナップ

項目 単位 #3250A #3750
厚み 基材 μm 12 12
粘着剤 μm 2 8
セパレーター μm 30 30
SP粘着力 N/25mm 0.14 0.50
セパレーター剥離力 N/25mm 0.09 0.20
全光線透過率 91.9 91.2
Haze 4.2 3.7

補足

密着性と易剥離性を兼ね備え、糊残りなし

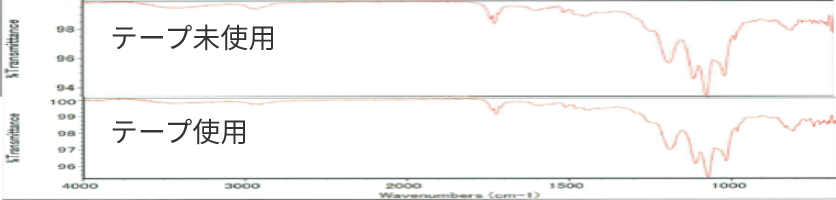

基板表面のATRスペクトル

基板表面のATRスペクトル

テープ未使用の基板と、テープを貼り付け剥離した基板表面を比較分析してもスペクトルに差は見られません。

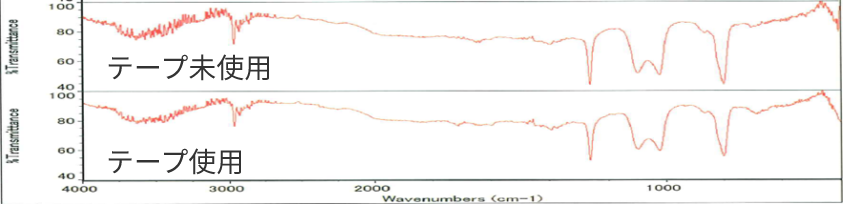

基板表面抽出物の
IRスペクトル

基板表面抽出物のIRスペクトル

テープ未使用の基板と、テープを貼り付け剥離した基板表面から得られた溶剤抽出物の分析を行ないましたが、差は見られません。
