防水/衝撃吸収フォームテープ 5200シリーズ
防水性と衝撃吸収性を両立した耐熱フォームテープ
PE・PP樹脂のフォーム基材と強粘着剤の組合せで、防水・防塵・衝撃吸収に優れた機能フォームテープ。段差追従性にも優れ、スマートフォン・車載ディスプレイなどの高精度機器のクッションや貼り合せ用途に対応。高温環境や複雑形状でも信頼の接着力を発揮します。
- エレクトロニクス

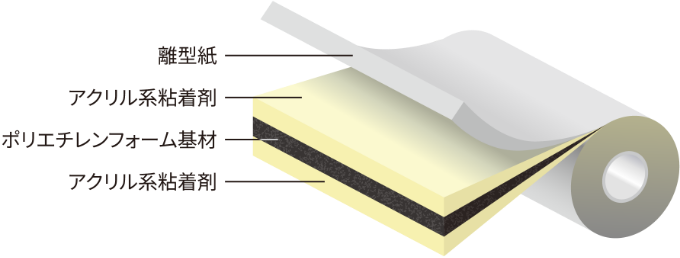

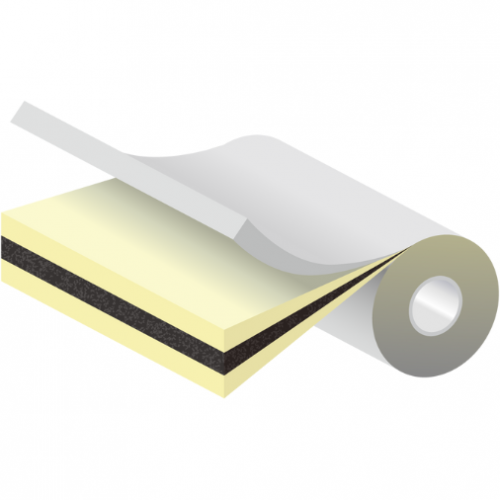

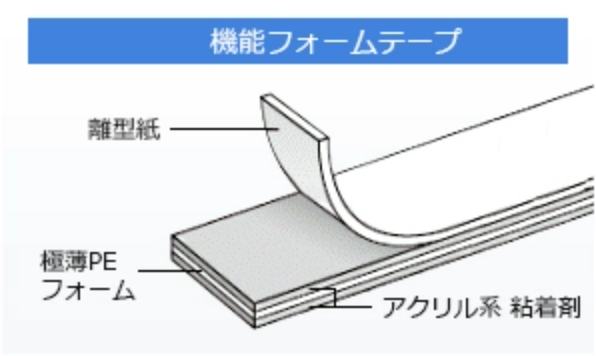

構造&特長
- 高い衝撃吸収性で落下による剥がれや破損を抑制
- 段差追従性に優れ、高い防水、防塵性能を発揮
- 耐反発性に優れ、曲面貼り付け時の高い接着信頼性
- 105℃環境下でも性能が落ちないグレードを保有
特性

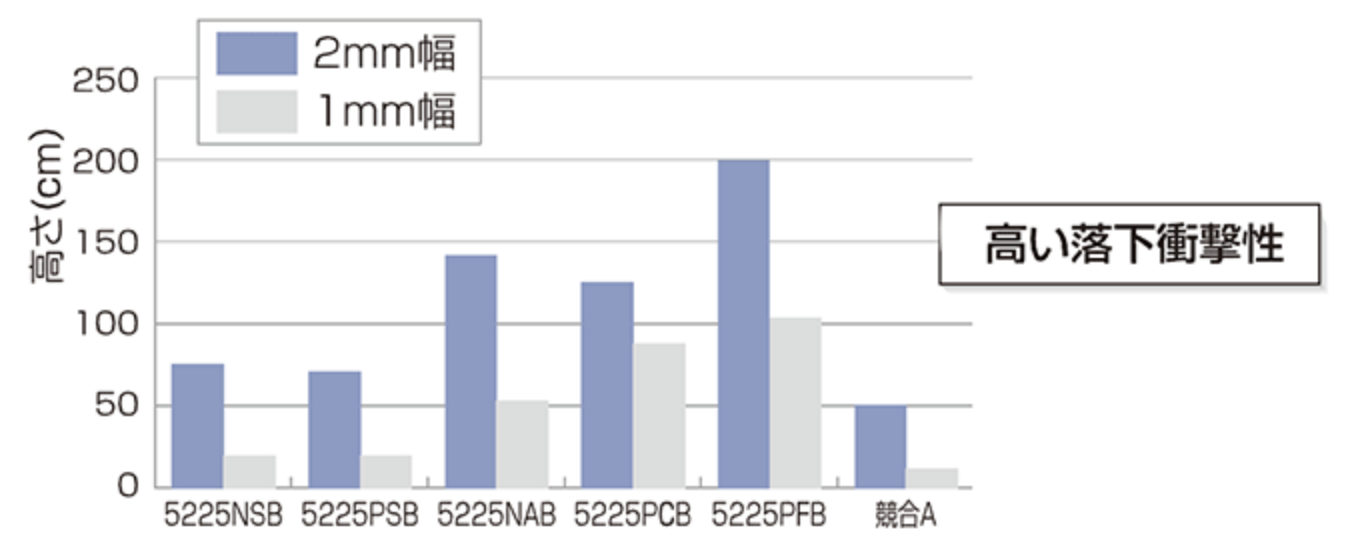

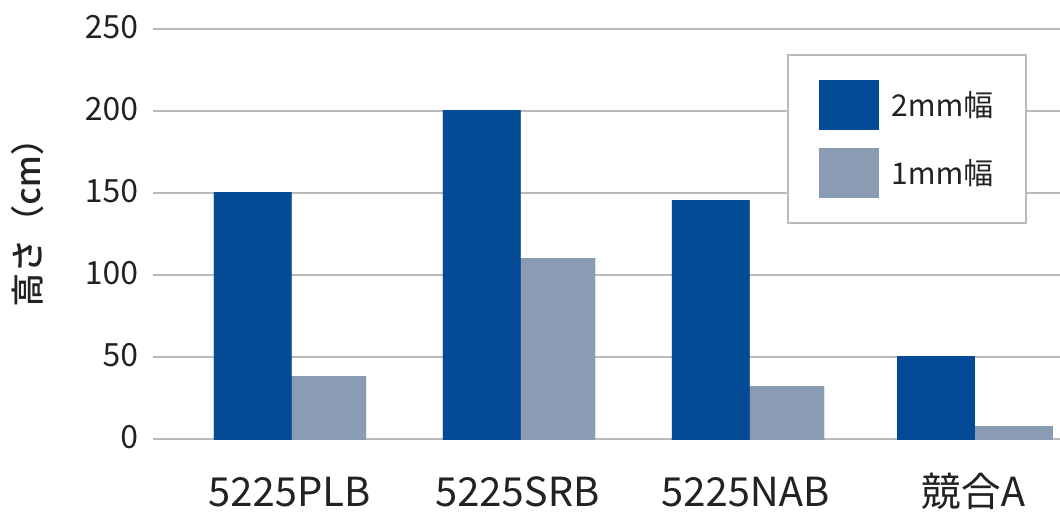

1高い落下衝撃性

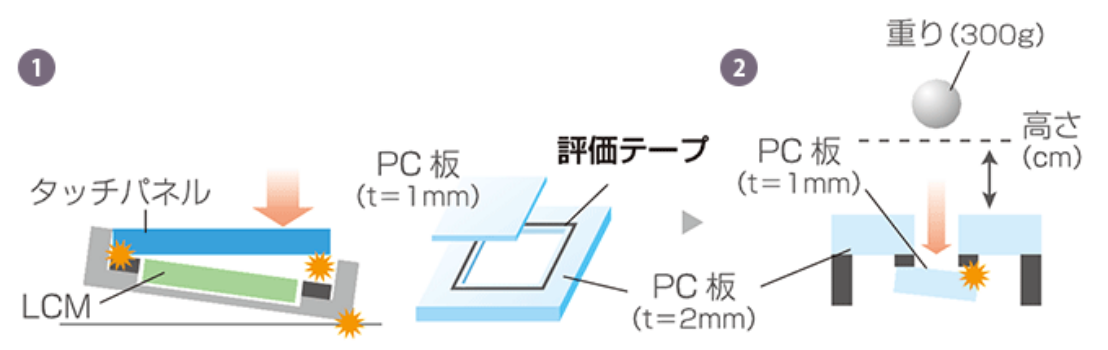

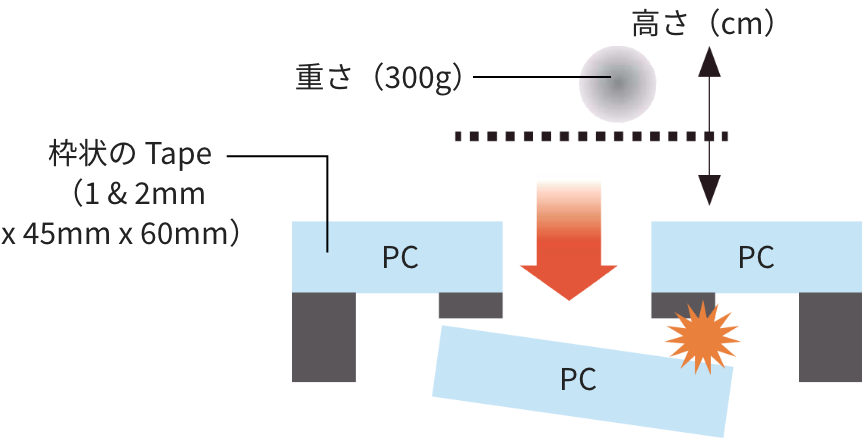

検証耐落下衝撃性評価
評価方法
- テープを打ち抜き(3inch、2mm幅と1mm幅)、穴あきPC板にテープを貼ります。
- テープの上にPC板を載せ、5kg、10secで圧着します。
- 常温で一日放置後、重りを落下させ、PC板がはがれた高さを測定します。
結果
狭幅でも優れた衝撃吸収性を発揮します。

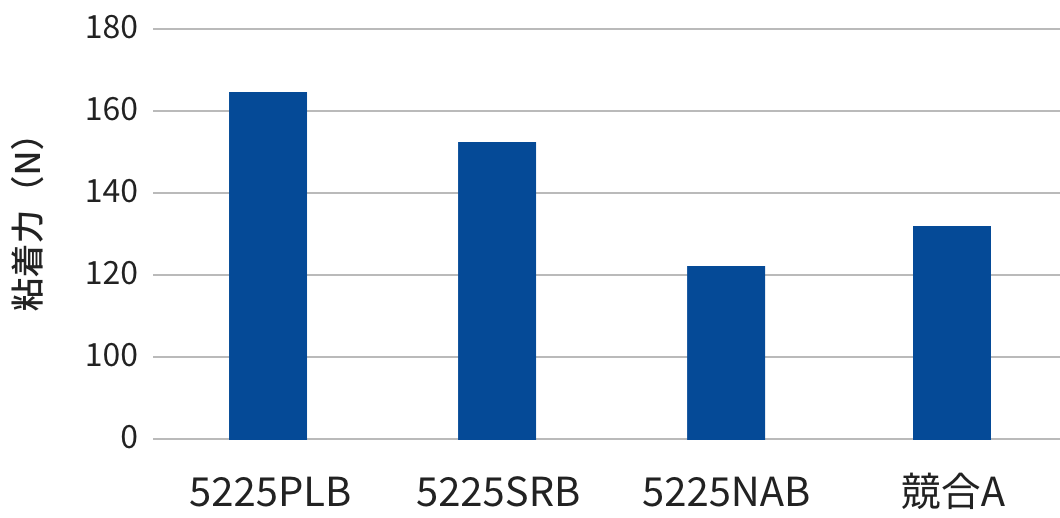

2高い粘着特性

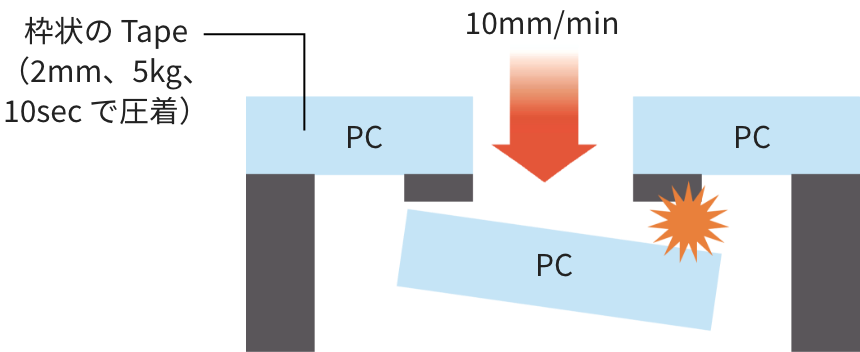

検証粘着力試験 (PUSH粘着力)

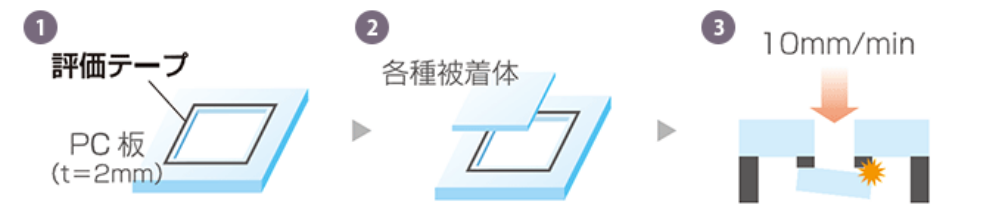

評価方法
- 穴あきPC板に評価テープを貼ります。
- テープの上に各種被着体を載せ、5kg、10secで圧着します。
- 常温で一日放置後、図のようにPC板に空いた穴から荷重をかけていき、被着体板から外れたときの荷重を比較します。

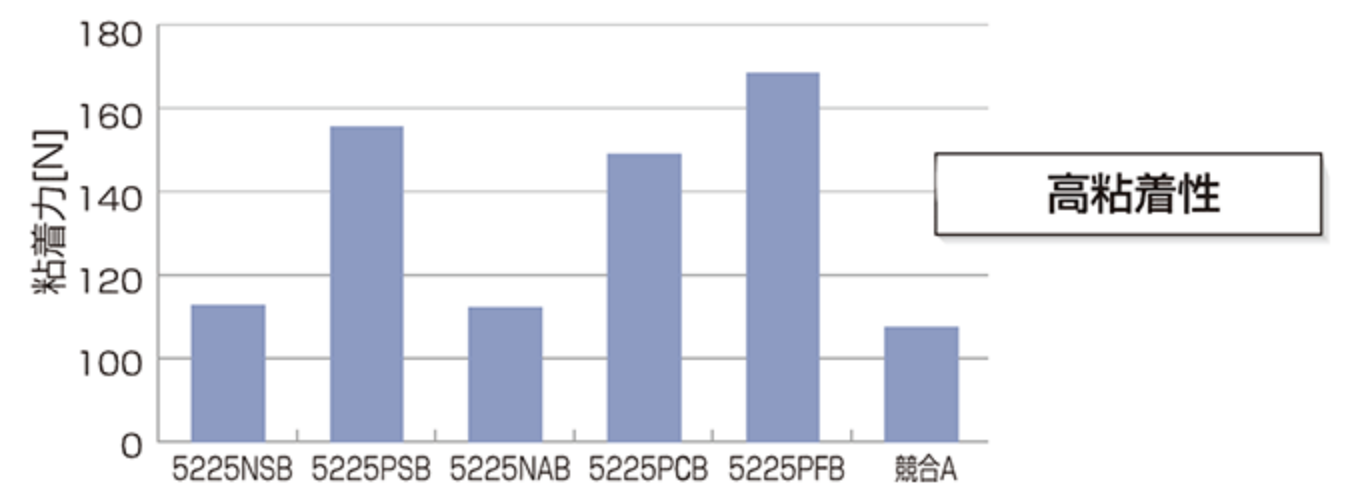

結果
高い粘着力があるため、簡単には剥離しません。
3高い柔軟性

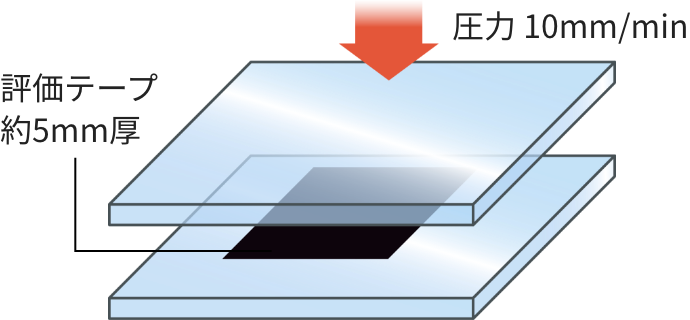

評価方法
- 評価テープを5mm厚に積層させて、面方向から圧力を加えます。
- 加えた圧力に対する変形量を測定し、圧縮強度を測定します。

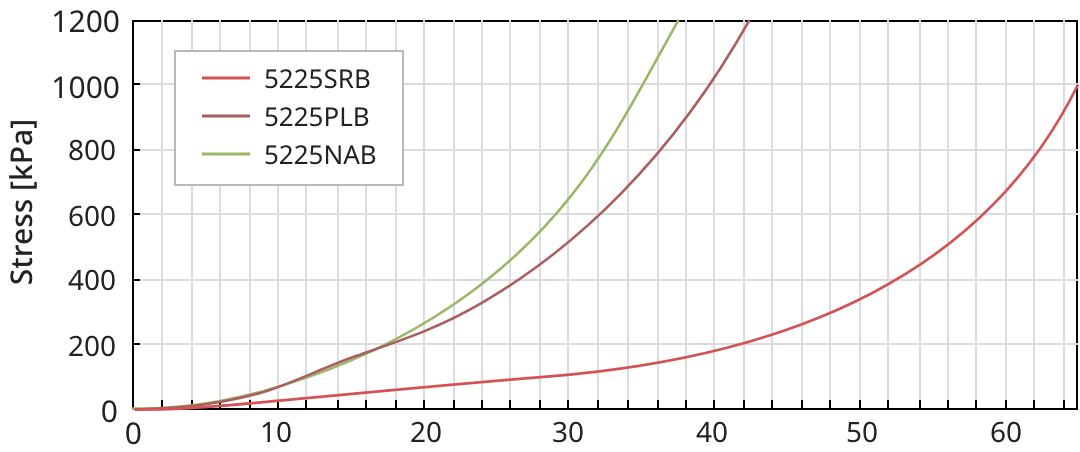

結果
高い柔軟性を持っており、要求に応じた柔軟性を選択可能です。
4高い耐熱性

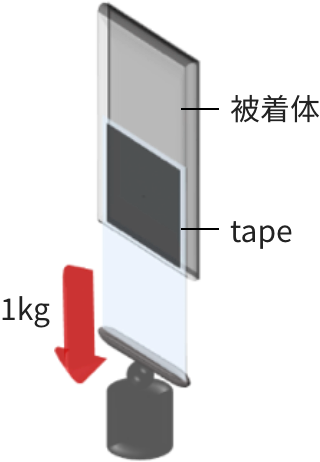

検証耐熱保持試験
- 被着体同士を貼り合わせ、片側のせん断方向におもりを取り付けます。
- 各温度条件別に長時間投入し、おもりによって落下するかどうかを確認します。
せん断方向
| テープ | 52110PSB / 52110PPB |
|---|---|
| 被着体 | SUS板 |
| 圧着条件 | 23℃、2kgローラー1往復 |
| 温度条件 | 105℃ |
| サイズ | 25mm × 25mm |
| 荷重 | 1kg |
結果
| 評価条件 | 結果 | ||
|---|---|---|---|
| 温度 | 時間 | 52110PSB | 52110PPB |
| 105℃ | 1000h | ○ | ○ |
| -40℃ | 1000h | ○ | ○ |
| -40℃ ⇔ 105℃ | 200cyc | ○ | ○ |
○：落下なし、×：落下
両グレードとも高温のせん断方向のずれに耐えることが出来ます。

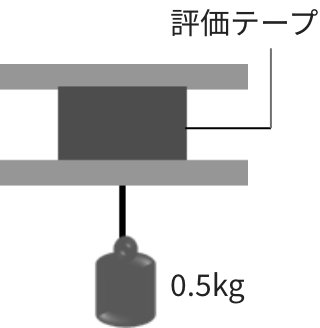

面方向
| テープ | 52110PSB / 52110PPB |
|---|---|
| 被着体 | SUS板 |
| 圧着条件 | 23℃、0.3MPa × 10s |
| 温度条件 | 105℃ |
| サイズ | 25mm × 25mm |
| 試験条件 | 0.5kg、 1000h |
結果
| 評価条件 | 結果 | |
|---|---|---|
| 荷重 | 52110PSB | 52110PPB |
| 0.5 kg | ○ | ○ |
○：落下なし、×：落下
積水品は負荷の大きい面方向に対しても高温保持力を発揮します。
ラインナップ
- 型番の見方
-
52
201
N2
S3
B4
- 1テープ厚み
- 2フォーム基材の種類
- 3粘着剤の種類
- 4フォームの色（B→黒、W→白）
| 特徴 | 100μm | 150μm | 200μm | 250μm | 300μm | 350μm | 400μm | 600μm | 900μm | 1100μm | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| NSB | 標準品トルエンフリー | 5220NSB | 5230NSB | 5240NSB | 5260NSB | 5290NSB | 52110NSB | ||||
| PSB | 防水特化 | 5215PSB | 5220PSB | 5225PSB | 5230PSB | 5235PSB | 5240PSB | 5260PSB | 5290PSB | 52110PSB | |
| NAB | 中強度トルエンフリー | 5210NAB | 5215NAB | 5220NAB | 5225NAB | ||||||
| PLB | 高強度 | 5215PLB | 5220PLB | 5225PLB | 5230PLB | ||||||
| PMB | 超高強度 | 5210PMB | 5215PMB | 5220PMB | 5225PMB | 5230PMB | |||||
| SRB | 柔軟中強度トルエンフリー | 5225SRB | 5230SRB | 5235SRB | 5240SRB | ||||||
| PPB | 耐熱 | 5220PPB | 5230PPB | 5240PPB | 5260PPB | 52110PPB |

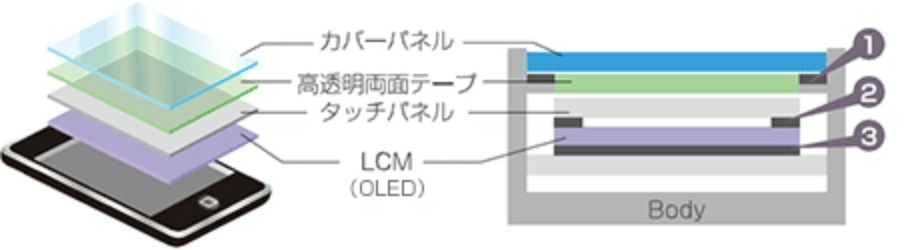

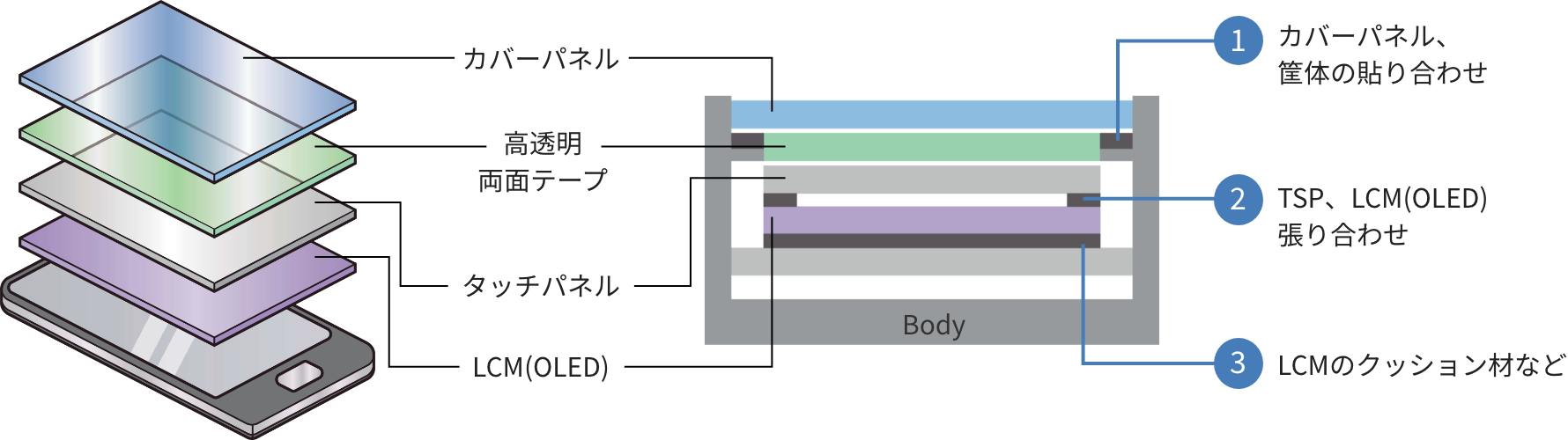

用途
こんなお困りごとはありませんか？ 営業・技術サポートチームがご対応いたします
- 落下試験でテープが剥がれて困っている / 防水試験になかなか合格しない
- デバイスの強度をさらに上げたい など
