パネル形状複雑化に伴うシール性保持
先進運転支援システム(ADAS)の進化に伴い、センターインフォメーションディスプレイ(CID)には、これまでのナビ機能やエアコン操作の他にエンターテイメント情報も加わり、デザイン性や大型化が進んでおり、ディスプレイパネルの重要性は増しています。
液晶滴下工法(ODF)による液晶パネル(LCD)の生産では、周辺シール剤による液晶汚染性、パネルの狭額縁化に対応したシール細線化による接着強度不足 、塗布性低下が課題となっています。
描画性と接着性に優れたシール剤
「LCD用ODFシール剤 フォトレックS」は、液晶滴下工法(ODF)に最適なUV+加熱硬化型の液晶パネル組み立て用接着剤です。
樹脂からの溶出が少なく、また高耐湿性により液晶非汚染性に優れています。
作業性が良く優れた描画性、また強接着性によって細線での塗布、パネル貼り合わせを可能とし、パネルの狭額縁化に対応しています。
幅広い製品ラインアップと豊富な製品バリエーションがあります。
技術情報
技術概要
優れた接着力
強接着
優れた接着性で狭額縁化にも対応
低汚染性
耐汚染、耐湿性能
外部因子からの液晶、有機材料の汚染、侵入防止
描画性
高精度描画
取り扱いしやすく、細線設計にも対応
豊富なラインナップ
多様な製品バリエーション
黒色タイプ、フィルム基材に適した低温硬化タイプもラインナップ
技術詳細
優れた接着力機能性樹脂技術、接着剤設計技術を活かし
求められる接着性能をご提供します。
| 項目 | 標準タイプ | ソフトタイプ | ||
|---|---|---|---|---|
| 硬化条件 | UV+熱 | 3000mJ/cm2+120℃60min | ||
| 粘度 | 25℃、1rpm | MPa・s | 280,000 | 230,000 |
| Ti | 1rpm/10rpm | － | 1.15 | 1.37 |
| W V T R | 60℃90%RH | g/m² | 34 | 71 |
| せん断接着力 | ガラス/ガラス | N/25 mm² |
>500 | >500 |
| Tg | DMA | ℃ | 95 | 45 |
低汚染性
液晶などの周辺材料を汚染しにくく、防湿性にも優れているため、表示不良のリスクを低減します
描画性
額縁が狭くなるとシール剤も細くする必要があり
描画できないと液晶パネルは作れません。
描画できないと液晶パネルは作れません。
【よくある問いあわせ】
- １気泡混入
- ２粘度が高くてうまく出ない
- ３線幅がバラつく
豊富なラインナップ
可視光硬化タイプ、低温硬化タイプ、ソフトタイプ、黒色タイプなど多種多様なラインナップがあります。
液晶パネル以外でも、例えば・・・
などの用途でも使用可能
液晶パネル以外でも、例えば・・・
- 光学レンズの貼り合わせ
- カメラモジュール固定
- μOLED
特長
- 液晶非汚染性に優れ、液晶パネルの表示不良を引き起こしにくくします。
- 取扱い、描画性に優れています。
- 配向膜等、非金属でも優れた接着性があります。
プロセス
ポトリテスト結果
シール周辺にムラが出ないです。
黒色UV硬化ペーストについて
一液無溶剤のUV（+加熱）硬化ペーストです。
1特長

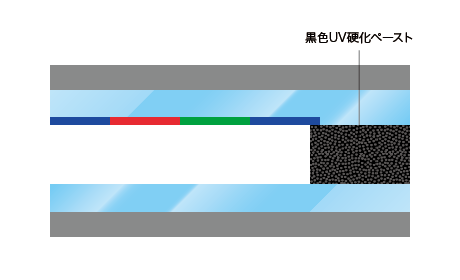

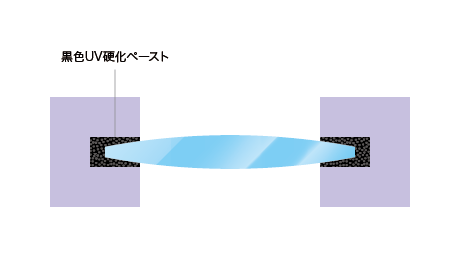

透明基板の貼り合せ、遮光などの用途に利用可能です。
- 高遮光性
- 高均一性、低異物量
- 高接着力、低透湿性
- 低汚染性（液晶、有機材料など）
2用途例
