- モビリティ
- エレクトロニクス
カメラモジュールへの湿気侵入
先進運転支援システム(ADAS)には様々なセンサーが使用されており、車載カメラもその中の主要なセンサーの一つです。
カメラモジュールのレンズユニットの技術課題として、レンズ固定時の硬化時間短縮、接着強度向上、ユニット内への水分の侵入、レンズ固定用接着剤からの光漏れ等が挙がります。
優れた封止信頼性のUV即硬化型接着剤
「UV即硬化型接着剤 フォトレックA」は、光学デバイス固定に適した、光硬化型高透明接着剤です。
酸素環境下でもUVで素早く硬化します。
ガラスとの密着性に優れ、レンズを固定します。
水分を通しにくく、優れた封止信頼性でモジュール内への水分の侵入を防ぎます。
黒色化が可能(黒色でもUV照射で硬化可能)であり、レンズ周辺からの光抜けを防止します。
技術情報
技術概要
UV即硬化性
硬化スピード
酸素環境下でもUVで素早く硬化
接着性
強接着
ガラス基板との密着性に優れる
低透湿性
封止機能
水分を通しにくく、優れた封止信頼性
遮光性
黒色化
黒色でもUV照射で硬化可能
技術詳細
UV即硬化性
UV照射で瞬時に硬化し、加熱プロセスが不要
接着性
低透湿性
| 標準 | 黒色 | |||
|---|---|---|---|---|
| A-785-180 | A784-60BK | |||
| 粘度 | 25℃ | MPa・s | 10,000 | 3,600 |
| チクソ | 1rpm/10rpm | 1.03 | 1.03 | |
| 透湿度 | 60℃90% 300μm |
43 | 39 | |
| 保管条件 | 0～5℃、遮光 | |||
| 使用条件 | 常温、紫外線カット環境 | |||

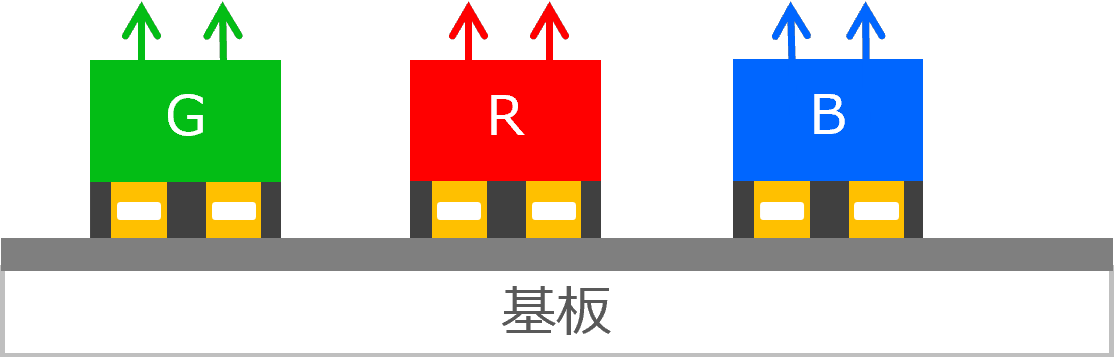

遮光性
基板側面を遮光し、配線保護, 光漏れ対策に有効
イメージ図 ガラス 0.7mm
イメージ図 ガラス 0.7mm特長
- 不純物が少なく、ハロゲンフリー
- UV硬化性に優れる
- 高透明、高屈折
- 高い工程適合性
- 低透湿
- 耐リフロー性（リフロー後も透明性を維持します）
- UV即硬化の黒色樹脂もあります
用途例

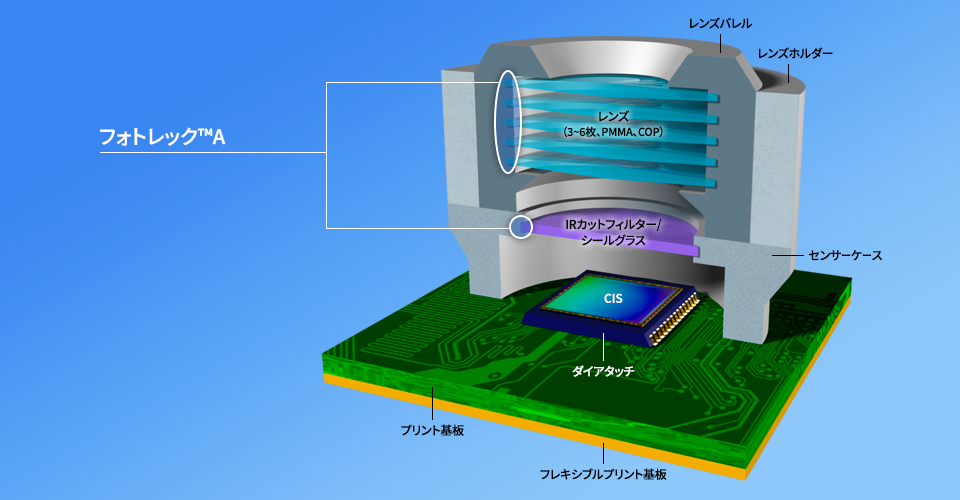

1光学部品用
レンズ固定、CMOSセンサ固定
周辺遮光

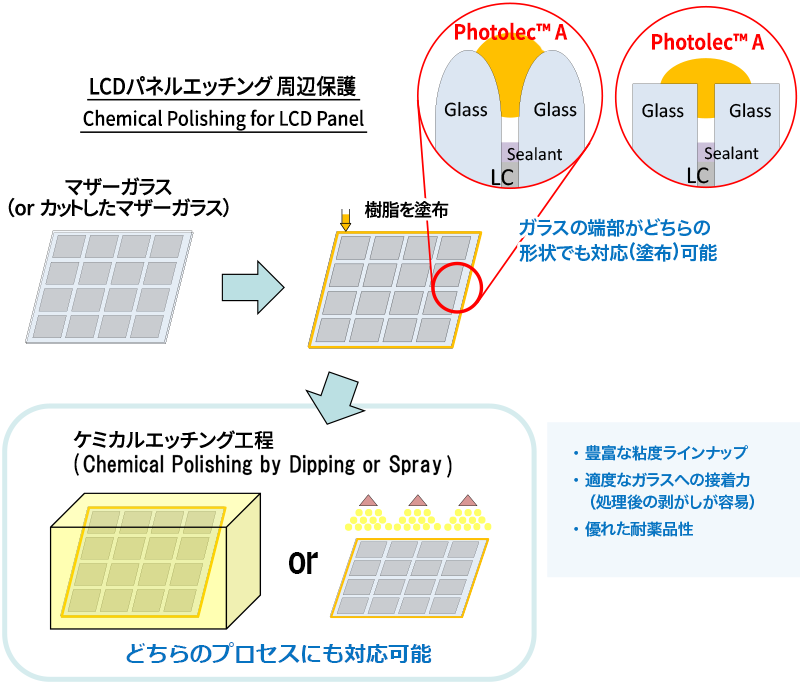

2ガラス基板周辺保護用
エッチング周辺保護

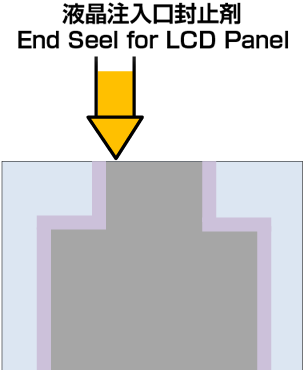

3液晶表示用
液晶注入口封止、狭額縁パネルの周辺防湿、遮光
-
液晶拭き取り- 液晶を注入後、パネル断面に付着した余分な液晶を拭き取る
-
封止剤塗工 -
封止剤の侵入- パネル内の負圧により封入剤が侵入。
- 断面からの侵入度は、通常0.5〜1.0mm程度。
-
封止剤の硬化- 断面よりUV照射。（側面照射は液晶にダメージ）
- 侵入が深いと深部（液晶界面）に達する光量が不足。
- 界面が硬化不十分の場合。表示不良の原因となる可能性。
封口剤は熱によっても反応が進行し、ガラスとの界面も接着性が高まるので、アニール時の加熱を行うことを推奨する。（100℃30分以上）
4その他
FPC基板の電極保護

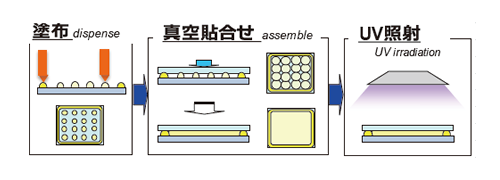

プロセス
