ポリプロピレン電子線架橋発泡体 ソフトロンSP

耐熱性・剛性を向上し、自動車内装パーツ材料に適したPPフォーム

サステナビリティ

モビリティ

住インフラ材

ポリオレフィンフォーム

●ソフトロンの耐熱性と剛性をさらに向上させた高機能なPPフォーム。
●120℃の高温下でも寸法形状の変化が少なく、真空成型による深絞りが可能。

製品情報

ソフトロンNFの耐熱性と剛性をさらに向上させた高機能なPPフォーム。 120℃の高温下でも寸法形状の変化が少なく、真空成型による深絞りが可能です。

性　能

熱成型性

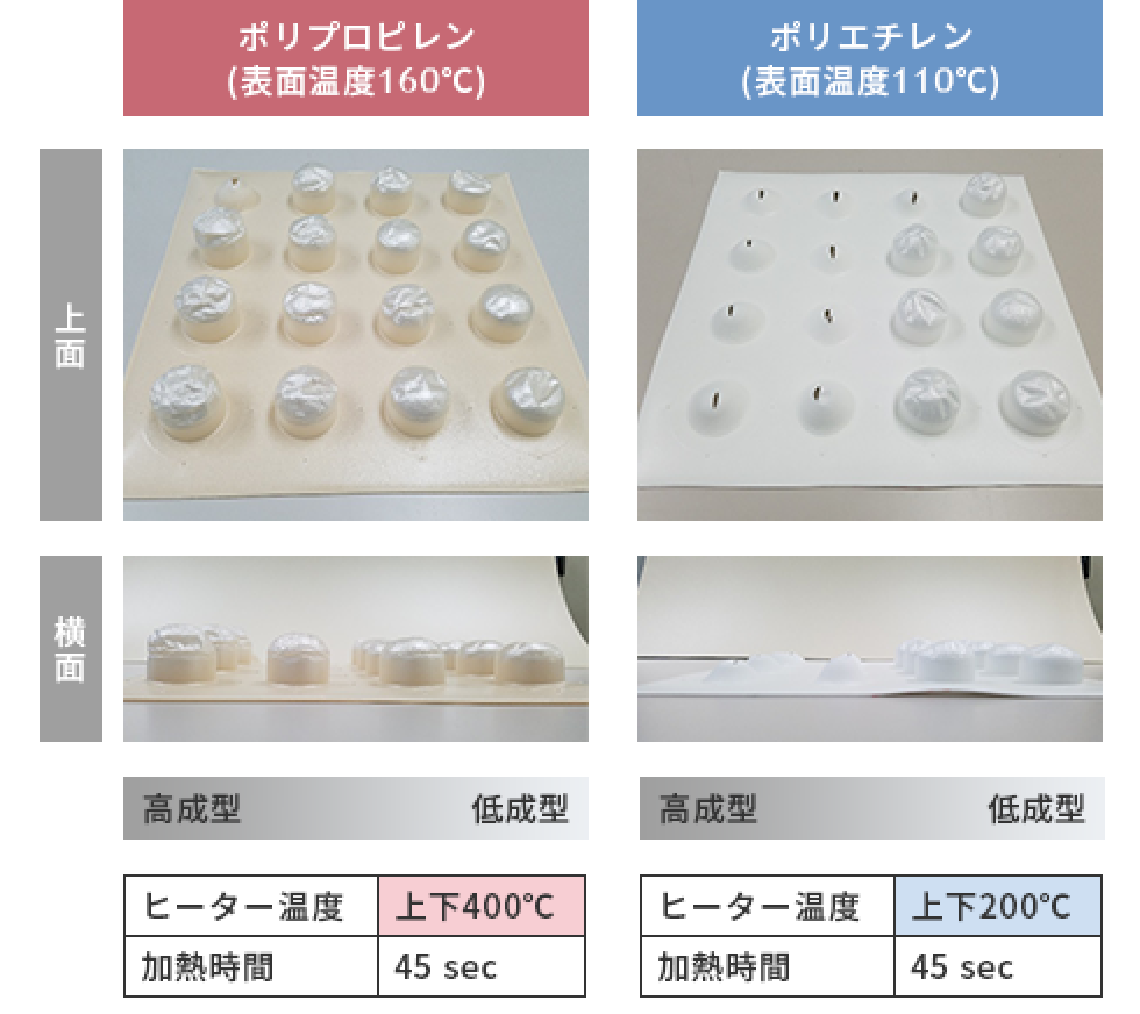

耐熱性が高いポリプロピレン樹脂が成型時の高温に耐えられるため、高い深絞り性を発揮します。

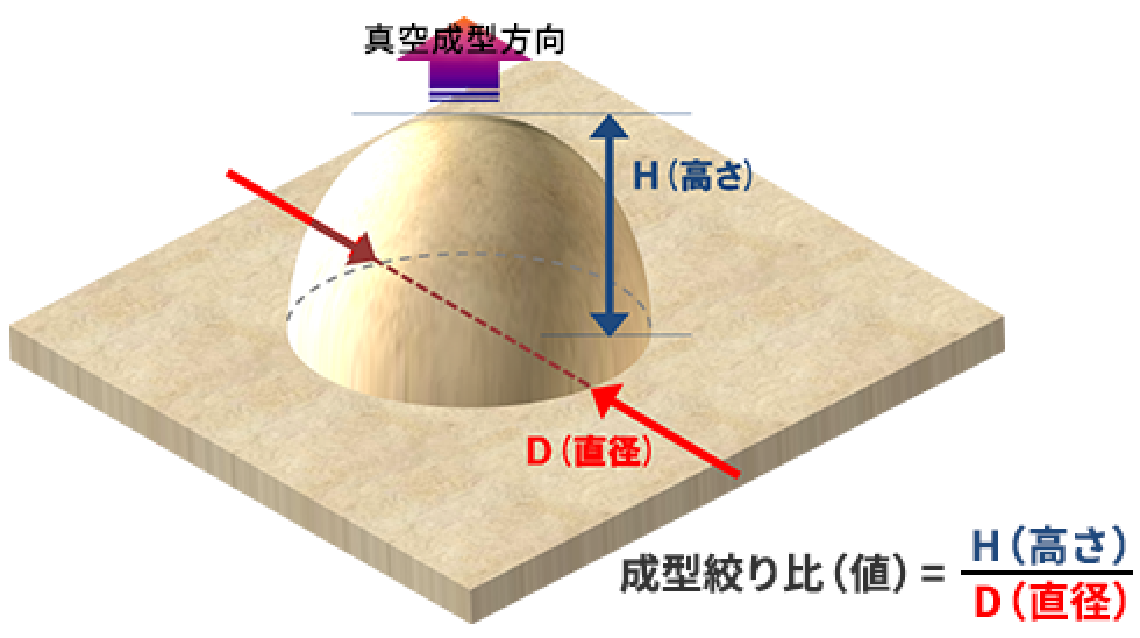

成型絞り比（H/D）： 真空成型をする型の直径(D)に対してどれだけ高く(H)絞れたかという指標を示します。 測定方法（積水法）： 発泡体を所定温度に加熱を行った後に炉から取り出し、高さが異なるカップ型に真空成型します。

耐熱性

高い耐熱性を有するポリプロピレン(PP)樹脂が、高温領域でも寸法変化がほとんど発生しません。

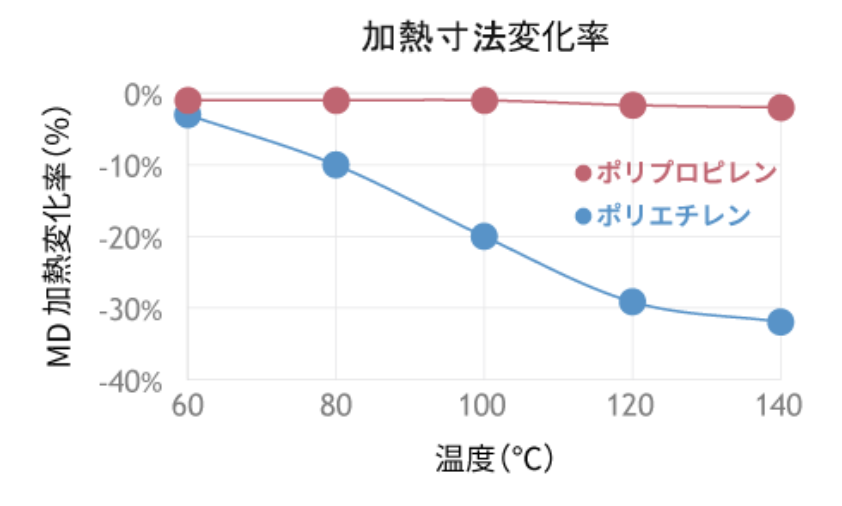

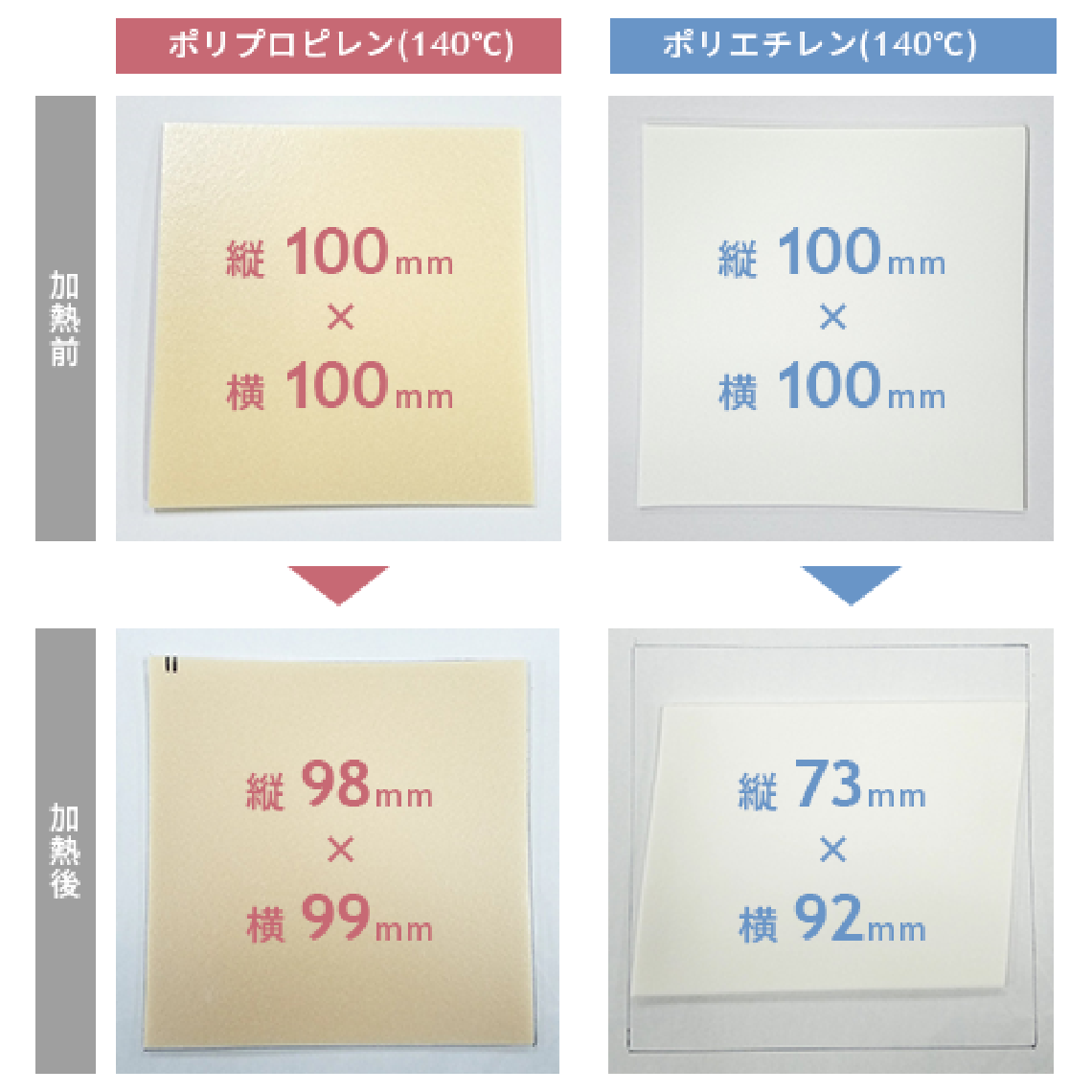

加熱寸法変化率: 発泡体に外力をかけず、加熱して各温度下で発泡体がどの程度寸法変化するかを表わすものです。ポリエチレンフォームは80℃を越えると左図のように変形が起こるに対して、ポリプロピレンフォームは140℃でも面積変化率が3%以下と耐熱性に優れます。 測定方法：JIS K 6767に準ずる: 所定の温度に、10分間加熱を行った後に取り出し、常温下で1時間放置し、加熱前後の寸法変化を測定しています。

用途事例

・ドアトリム ・インストルメントパネル ・フロアシート ・シートバック、etc. ・包装品 ・スポーツ雑貨、etc.

製品詳細はこちら

資料ダウンロード
