高遮光高反射両面テープ 3800シリーズ
優れた遮光性と反射特性で構造を支える高接着両面テープ

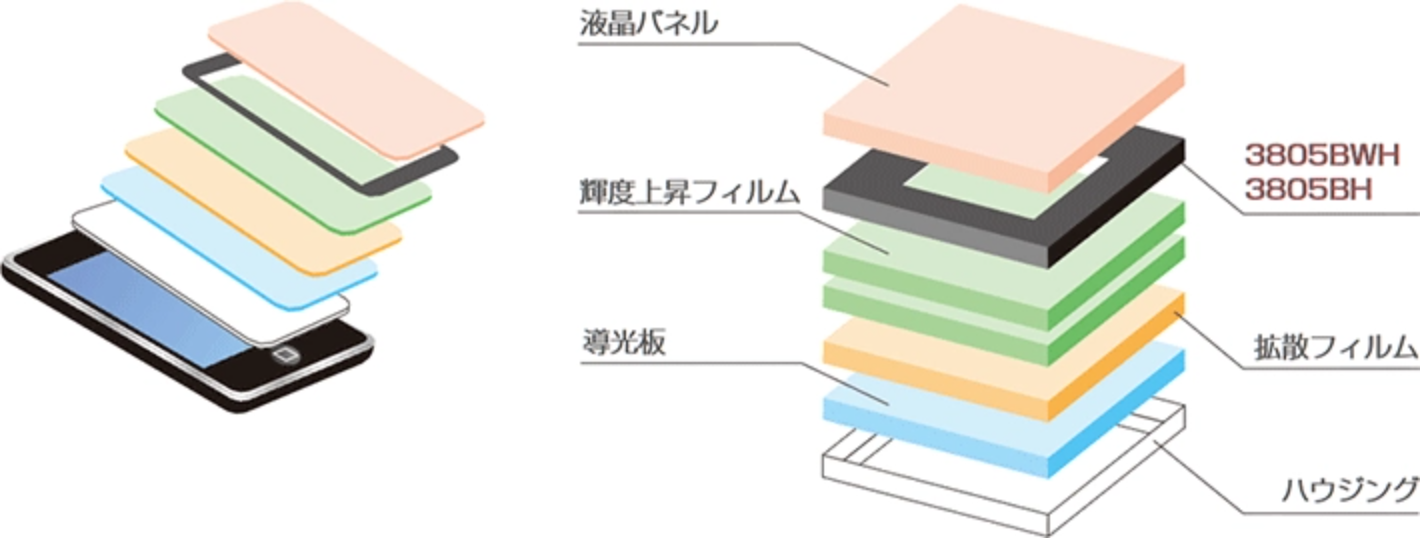

LCDモジュールやバックライト部材の固定に適した白黒構造の高機能両面テープ。遮光性と反射性に優れ、輝度向上と光漏れ防止を実現。PET基材と加工性に優れた粘着剤により、精密な固定が求められるディスプレイの固定など信頼性の高い性能を発揮します。
- エレクトロニクス

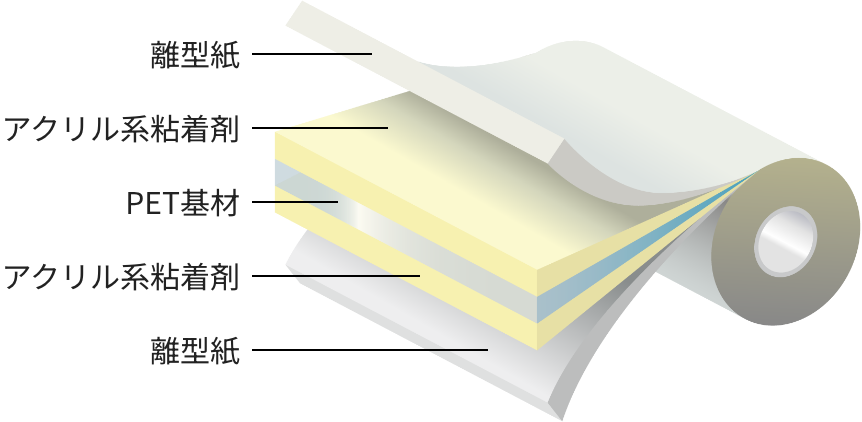

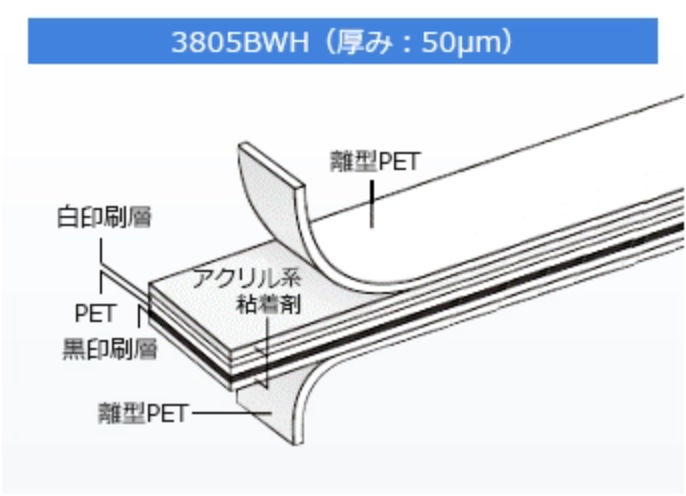

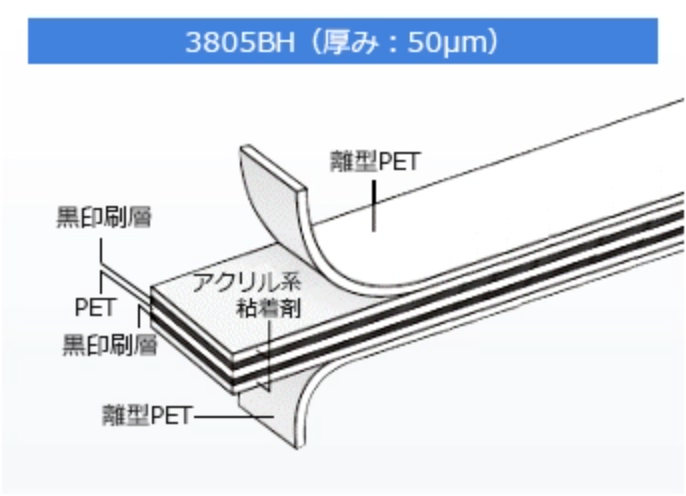

構造&特長
- 高い接着性と優れた耐反発性

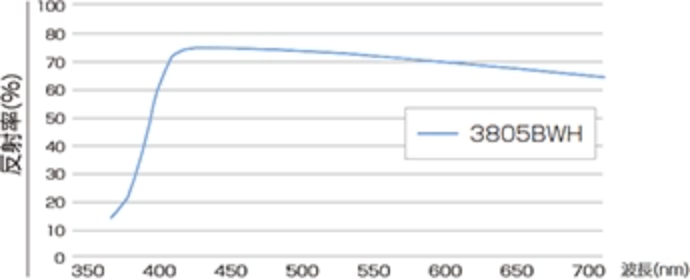

- 優れた遮光性と反射特性
- 30〜150μmまで幅広いラインナップ

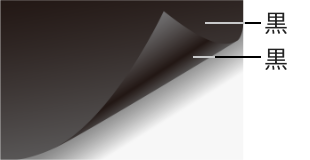

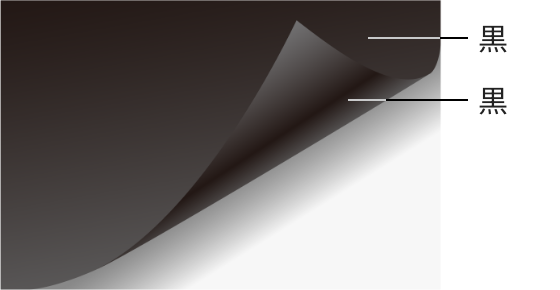

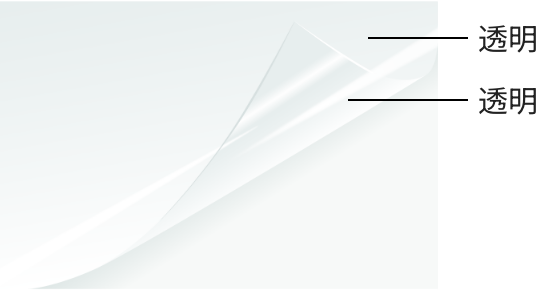

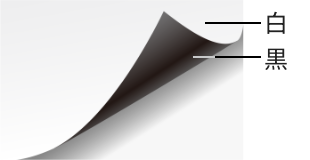

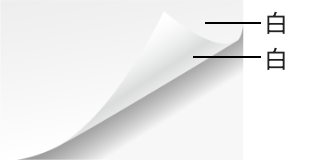

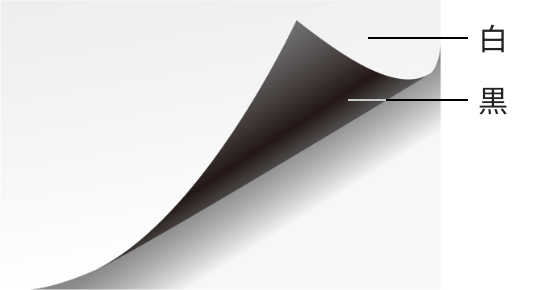

PET基材 色ラインナップ
遮光/反射/透過に合わせて、テープ基材の色が選定可能です
特性
1高い接着性
検証FPC折り曲げ部における接着性評価
- FPCにテープを貼り付けし、折り曲げた状態で貼り合わせます。
- 折り曲げた状態で85℃×24時間経過させた後、外観確認を行います。
積水品：◎テープの浮き・剥離なし
他社品：テープ浮き発生
積水品は、高温環境下でもFPCの折り曲げ部に強固に接着し、テープ浮きによるLED光軸のズレを低減します。
2優れた耐反発性
検証PI折り曲げ(耐反発) 代用評価
- PC板(厚さ1mm)に、2mm×20mmの両面テープを貼付します。
- PIフィルム(厚さ0.05mm)をテープ状に貼り、2kgのローラーで1往復圧着します。
- 23℃、湿度50%RHで3時間静置してフィルムを養生します。
- PIフィルムを折り曲げ、PC板の背面に両面テープで固定し、テープとPIフィルムの密着状態を評価します。
結果
○ = 変化なし △ = 0.1～0.5㎜の浮き
× = 0.5㎜以上の浮き及び剥がれ
| 被着体 | 環境条件 | 積水 | 他社A | 他社B | |||
|---|---|---|---|---|---|---|---|
| 3805BH | 3805BWH | ||||||
| 黒/50μm | 黒白/50μm | 黒/50μm① | 黒/50μm② | 黒白/50μm | 黒/50μm | ||
| PC-PI | 85℃, 120時間 | ○ | ○ | ○ | × | × | × |
| 80℃, 湿度80%, 120時間 |
○ | ○ | △ | × | × | × | |
積水品は高温環境下でもPIフィルムの反発を抑え込む粘着性能を発揮します。
3優れた遮光性
1.全光線透過率
- 測定条件：JIS K 7105準拠
- 光源：ハロゲンランプ 12V 50W
- 照射面積：直径10mm

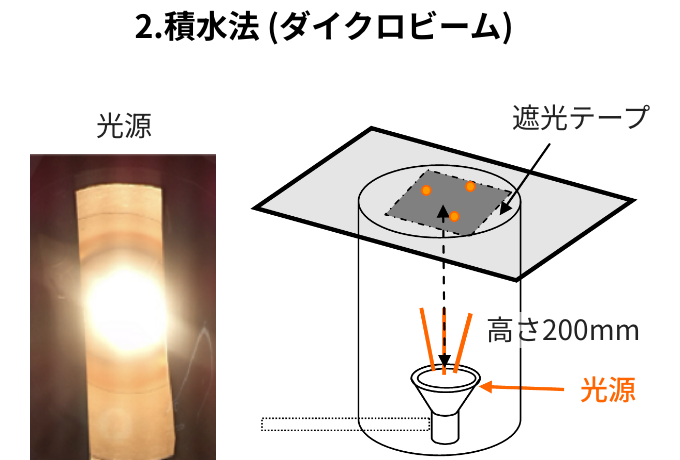

2.積水法 (ダイクロビーム)
- 試験環境：暗室
- 光源：ダイクロビーム 約16,000Cd
- 光源間距離： 20cm
結果
| Tape | 全光線透過率 (%) | 積水法 (ダイクロビーム) | |
|---|---|---|---|
| ピンホール | 光漏れ | ||
| 積水 3805BH | 0.00 | Φ10μm以下 | ○ |
| 他社品A | 0.00 | Φ30μm以下 | ○ |
| 他社品B | 0.00 | Φ30μm以下 | ○ |
| 他社品C | 0.00 | Φ50μm以下 | × |
観察
- 積水
完全に遮蔽
- 他社A
光源を強くすると
ピンホール発生
- 他社B
光源を強くすると
ピンホール発生
積水品は、光源の強さに関わらず高い遮光性を発揮し、ピンホールの発生を大幅に抑制します。
ラインナップ
※（）の数値は基材厚みです。
| LINE UP | シリーズ名 | 総厚 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 30 | 40 | 50 | 55 | 60 | 80 | 85-90 | 100 | 120 | 150 | |||
| 反射・遮光機能（白黒基材） | 耐反発性 | 3800BWH | 3803BWH （20） |
3805BWH （26） |
3806BWH （26） |
3808BWH （30） |
3810BWH （30） |
|||||
| 3800 BWH-D2 (白面側粘着力up) |
3805 BWH-D2 （20） |
3806 BWH-D2 （20） |
3808 BWH-D2 （20） |
|||||||||
| 片面 | 3800BWS | 3805BWS （30） |
3809BWS （58） |
|||||||||
| 遮光機能 （黒基材） |
耐反発性 | 3800BH | 3803BH （18） |
3805BH （18） |
3806BH （18） |
3808BH （28） |
3810BH （28） |
3812BH （44） |
3815BH （56） |
|||
| 3800BHB （凝集力up） |
3805BHB （18） |
3806BHB （18） |
||||||||||
| リワーク | 3800BSH | 3805BSH （18） |
3806BSH （18） |
3808BSH （28） |
||||||||
| 片面 | 3800BS | 3803BS （18） |
3805BS （30） |
3808BS （44） |
3810BS （56） |
|||||||
| 各種接着 （透明・白基材） |
耐反発性 | 3800H | 3803H （12） |
3805H （12） |
3808H （12） |
3810H （23） |
||||||
| 耐反発性 （白基材） |
3800WH | 3803WH （13） |
3805WH （13） |
3806WH （20） |
3810WH （20） |
|||||||
| 3800WH-D2A (白面側粘着力up) |
3808 WH-D2A （20） |
|||||||||||
| 汎用 （半透明） |
T series | T50 （12） |
||||||||||

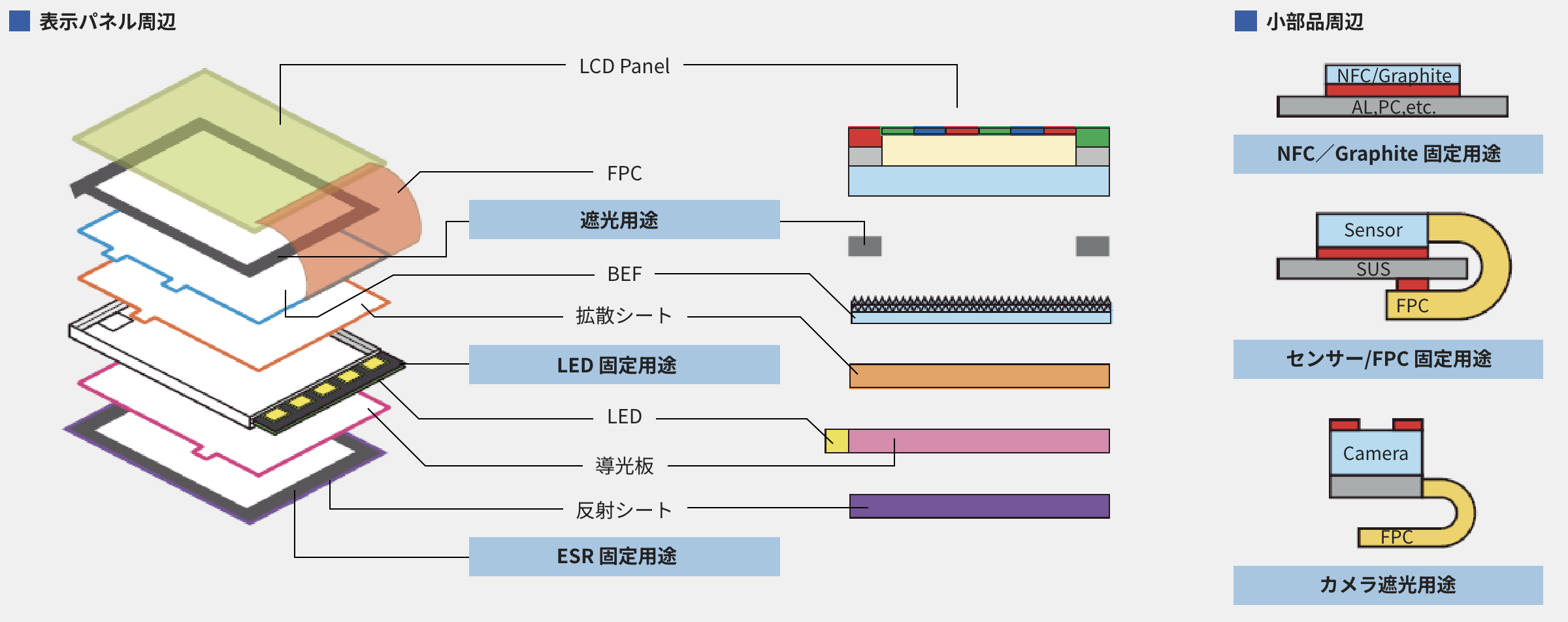

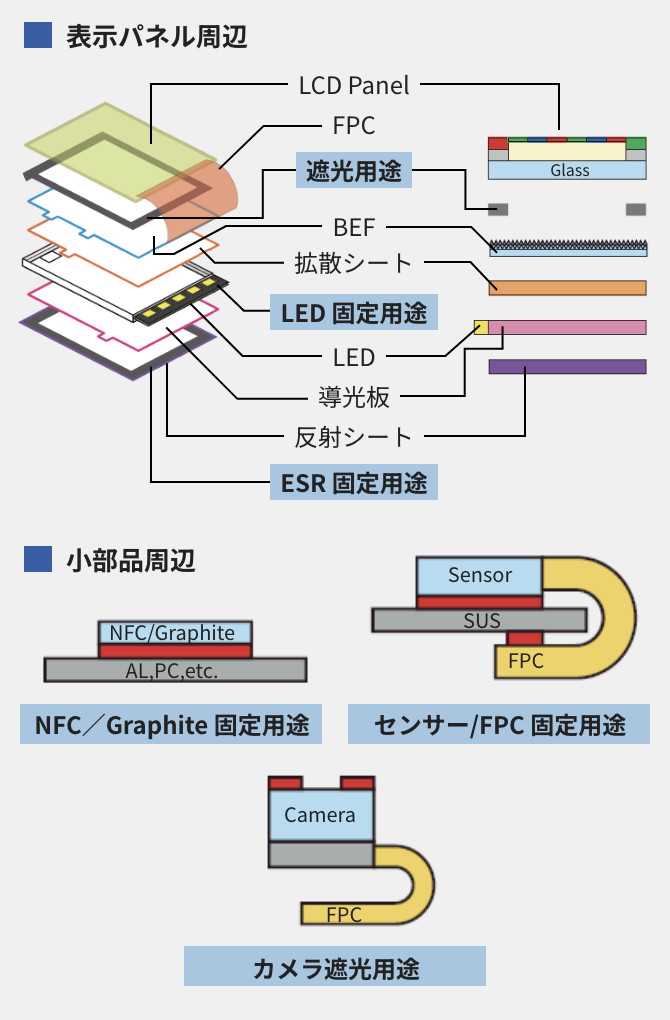

用途
