디본드(Debond)는 왜 첨단 제조 공정에서 중요한가?

디본딩(Debonding)란 무엇일까요? 첨단 제조공정에서 TBDB가 이처럼 중요하게 다뤄지는 이유는 무엇일까요? 본 글에서는 임시 접합(Temporary Bonding)과 디본딩(Debonding)의 정의, 프로세스, 그리고 대표적인 기술에 대해 설명하고, 반도체 산업에서 어떻게 응용되는지 소개하겠습니다. 첨단 제조공정용 디본딩 재료를 찾고 계시다면, 세키스이화학에 맡겨 주시기 바랍니다.

디본딩이란? 4가지 주요 디본딩 기술 소개

업계에서는 웨이퍼 제조공정 중 가공 단계에서 발생할 수 있는 웨이퍼 손상을 방지하기 위해 임시 접합(Temporary Bond)과 디본딩(Debonding) 기술을 폭넓게 채용하여 관련 과제의 해결에 힘쓰고 있습니다. 여기에서는 임시 접합과 디본딩의 정의와 프로세스에 대해 상세히 설명하고, 4가지 대표적인 디본딩 기술의 원리와 각 기술의 장점과 단점을 소개하겠습니다.

(1) 임시 접합이란 무엇인가? 디본딩(박리)이란 무엇인가?

첨단 반도체 제조공정で에서 웨이퍼는 연마, 박막화, 3D IC 패키징 등 복잡한 공정을 거쳐, 적절한 크기와 충분한 성능을 갖춘 칩으로 완성됩니다. 하지만 이러한 공정들은 모두 웨이퍼에 대한 정밀한 처리를 수반하기 때문에 일정 수준의 손상 위험이 존재합니다. 따라서 예상치 못한 결함이나 손상 발생률을 줄이기 위해 먼저 특수 접착제를 사용하여 웨이퍼를 ‘임시 캐리어 기판’에 고정한 후 가공을 진행합니다. 이 과정을 '임시 접합(가접합)'이라고 합니다.
그리고 중요한 제조공정이 완료된 후에는 웨이퍼를 안전하고 완전한 상태로 분리해야 합니다. 이 ‘임시 캐리어 기판을 제거’하는 단계를 디본딩(박리)라고 합니다. 웨이퍼는 매우 부서지기 쉽고, 접착제가 완전히 제거되지 않으면 수율에 영향을 미치기 때문에 디본딩은 매우 중요한 기술입니다. 이후의 패키징이나 검사 공정으로 진행하기 위해서는 웨이퍼를 손상 없이 완전히 박리되는 것이 요구됩니다.

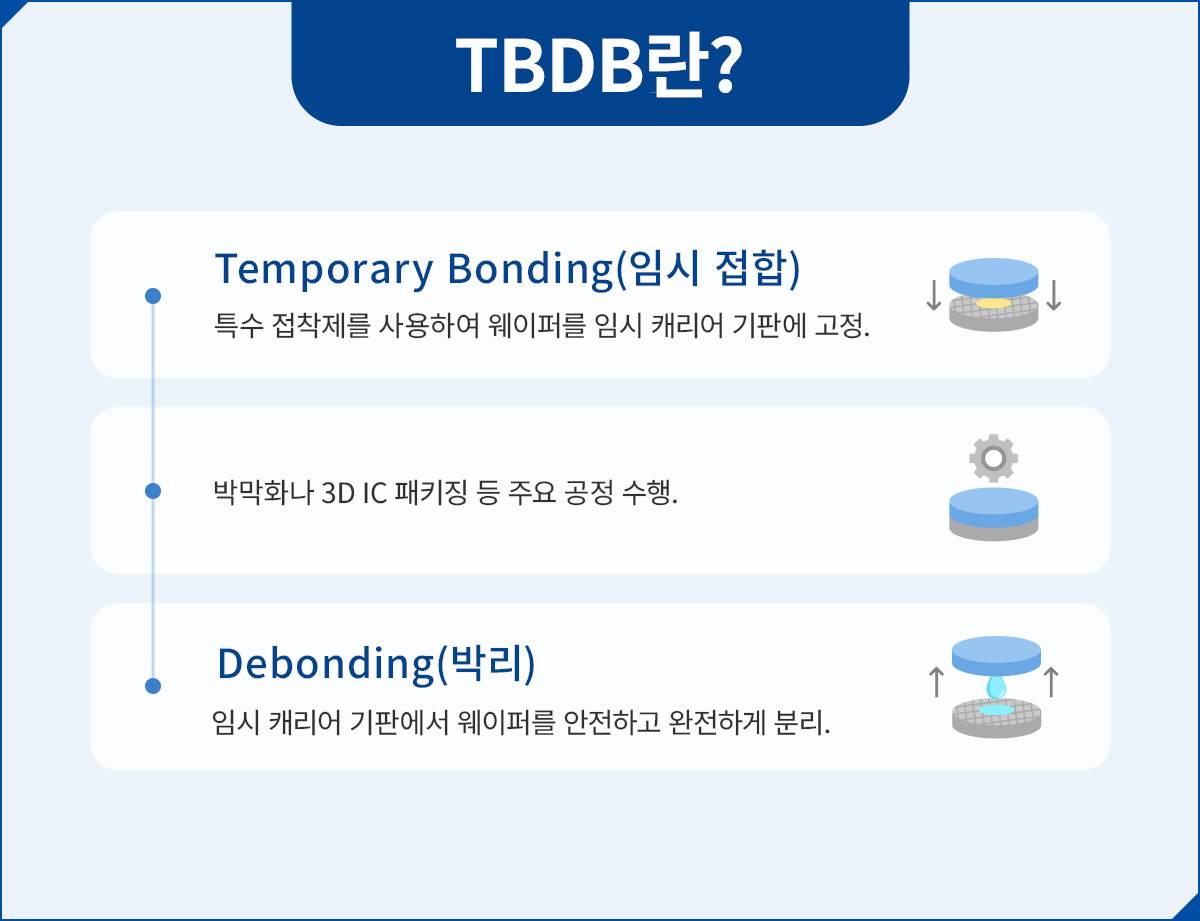

임시 접합과 디본딩이라는 밀접하게 연관된 이 두 단계는 반도체 산업에서 ‘TBDB’라고도 총칭되며, 웨이퍼 가공에서 결코 빠질 수 없는 중요한 공정입니다.

(2) 4가지 주요 디본딩 기술에 대한 설명 및 비교

현재 업계에서 일반적으로 사용되는 주요 디본딩 기술은 다음과 같습니다. 모든 방식은 특정 테이프 또는 접착제를 함께 사용해야 하며, 각각 장점과 제약 사항이 있습니다.

1. 레이저 박리(Laser Debond)

레이저 박리 전용 테이프를 제거할 때는 UV 레이저의 에너지를 계면에 정확히 조사하는 것만으로도 테이프와 피착체 사이에 가스를 발생시켜 순간적으로 접착층을 분해할 수 있습니다. 이러한 디본딩 기술은 초박형 웨이퍼에 적합하며, 처리 속도가 빠르고 응력도 작다는 장점이 있습니다. 설비 비용은 비교적 높지만, 많은 정밀 제조공정에서 가장 먼저 선택되는 디본딩 방식입니다.

2. 열 박리(Thermal Debond)

레이저 박리와 마찬가지로, 열 박리에도 전용 테이프나 접착제가 사용됩니다. 상온에서는 점착성을 유지하지만, 디본딩을 진행할 때는 가열을 통해 접착제를 연화 또는 분해시켜 점착력을 급격히 낮춤으로써 웨이퍼와 캐리어 기판을 어려움 없이 분리할 수 있습니다. 이 기술은 공정 난이도가 낮은 반면, 피착체에 내열성이 요구된다는 단점이 있습니다. 또한, 웨이퍼나 캐리어 기판이 열에 의해 손상될 위험도 어느 정도 존재합니다.

3. 기계적 박리(Mechanical Debond)

기계적 박리란, 이름 그대로 일반적인 물리적 방법으로 웨이퍼와 캐리어 기판을 박리하는 방식으로, 대량 생산공정에서 자주 사용됩니다. 처리 속도가 빠르다는 장점이 있지만, 제어가 불충분할 경우 응력이 과도하게 가해져 웨이퍼가 파손되기 쉽다는 단점이 있습니다.

4. 화학적 박리(Chemical Debond)

화학적 박리에서는 용제나 약액을 사용해 접착제를 용해하기 때문에 웨이퍼 보호성 측면에서는 우수하지만, 추가적인 세정이나 폐액 처리가 필요하여 환경적 · 비용적 부담이 늘어납니다. 또한, 처리 과정에서 테이프에 함유된 물질이 동시에 용출될 가능성도 있습니다. 이러한 상황을 피하기 위해서는 내약품성이 우수한 테이프를 특별히 선정해야 하지만, 이러한 제품은 선택지가 적고 가격도 비싼 경향이 있습니다.

첨단 웨이퍼 가공에는 레이저 박리가 최적의 솔루션입니다.

기타 디본딩 관련 지원에 대해서는 세키스이화학으로 문의해 주시기 바랍니다.

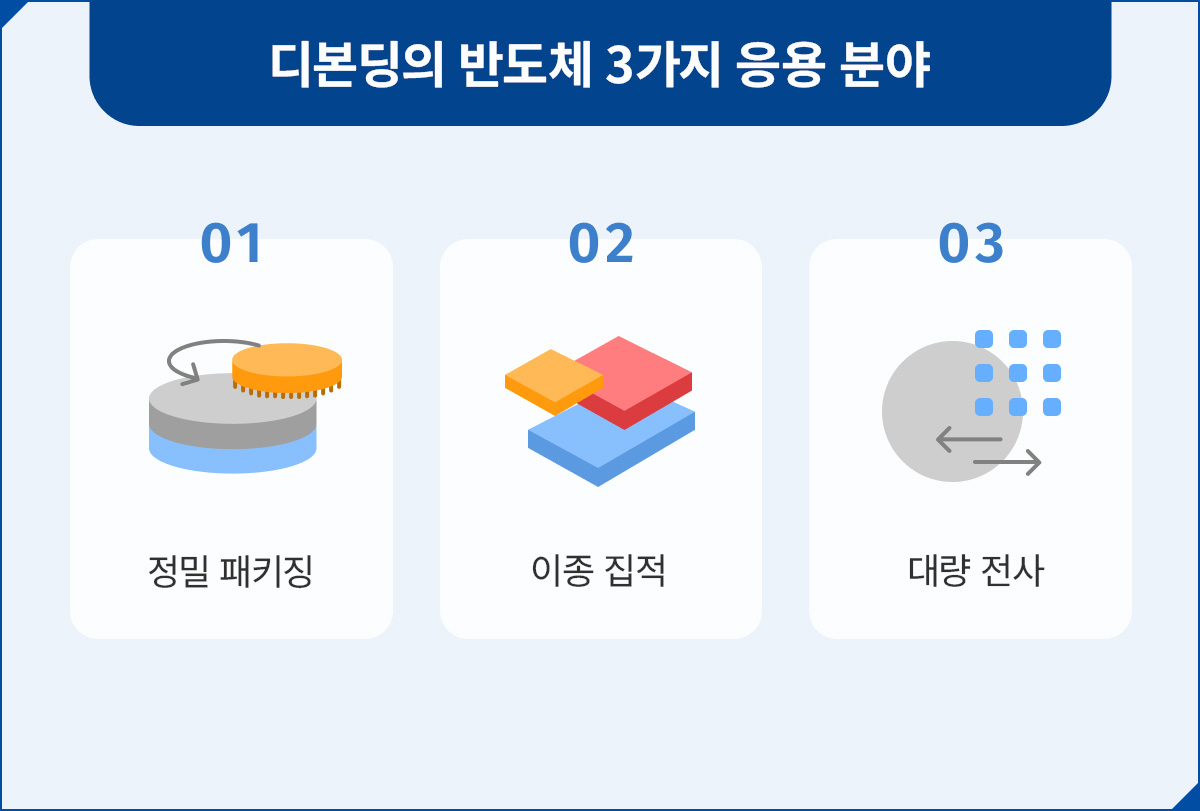

디본딩의 반도체 응용 분야: 정밀 패키징, 이종 집적, 대량 전사

반도체 제조공정에서 디본딩 기술은 패키징, 적층, 광전 전사 등 여러 중요한 단계에 폭넓게 응용될 수 있습니다. 여기에서는 정밀 패키징, 이종 집적, 대량 전사라는 3가지 대표적인 응용 사례를 통해 디본딩 기술이 첨단 제조공정의 발전을 어떻게 뒷받침하고 있는지 설명하겠습니다.

(1) 정밀 패키징

첨단 패키징 기술에서 Fan-Out, 2.5D 및 3D 패키징은 극도로 난이도가 높은 제조공정 중 하나입니다. 한정된 공간 내에서 칩의 성능과 밀도를 향상시키기 위해서는 이후 적층과 재배선이 가능하도록 웨이퍼를 극한까지 얇게 만들어야 합니다. 그러나 얇게 만들어진 웨이퍼는 파손되기 쉬워 작은 부주의만으로도 휘어짐(Warpage), 균열 또는 에지(Edge) 부분의 깨짐이 발생할 수 있습니다.
이에, 업계에서는 일반적으로 TBDB 기술을 활용하여 연마나 에칭, 배선 등 높은 응력이 가해지는 제조공정에서도 웨이퍼를 안정적으로 지지합니다. 관련 공정이 끝난 후에는 캐리어 기판으로부터 안전하게 분리함으로써, 기계적 응력이나 열팽창 차이로 인한 손상을 방지하고 높은 수율과 고신뢰성의 패키징을 구현하고 있습니다.

(2) 이종 집적

이종 집적이란, 로직 IC, 메모리, 센서 소자, 광전 소자 또는 RF 모듈 등 서로 다른 기능 · 공정 · 재료의 칩을 동일한 패키지 시스템 내에 수직 또는 수평으로 집적하는 것을 말합니다. 이 기술은 단일 칩의 미세화에만 의존하지 않고도 시스템 성능의 획기적인 향상과 소형화를 가능하게 합니다.
그러나, 각 칩의 두께, 열팽창계수, 재료 특성 차이가 매우 크기 때문에 적층이나 접합 과정에서 적절한 지지가 없으면 응력 변형, 위치의 어긋남(Misalignment), 또는 구조의 휨(Warpage) 등의 문제가 발생하기 쉽습니다. 따라서, 소자의 집적공정을 안정적으로 지원하기 위해 TBDB 기술을 통한 보조가 필요하게 됩니다.

(3) 대량 전사

Micro LED나 광전 소자 제조 산업에서는 수만 개에 달하는 마이크로미터(µm)급 칩을 웨이퍼에서 구동 회로 기판으로 전사해야 합니다. 결정 크기가 매우 작고, 고밀도로 배열되어 있기 때문에 미세한 위치의 어긋남이나 손상만으로도 표시 불량이 발생할 수 있어 제조공정의 안정성과 정밀도에 대한 요구가 매우 엄격합니다.
임시 접합을 통해 웨이퍼를 캐리어 기판에 일시적으로 부착함으로써 충분한 기계적 강도와 평탄성을 부여하여 에칭이나 레이저 박리, 마이크로 전사 등의 공정에서 구조적 완전성을 유지할 수 있습니다. 그 상태에서 미세 구조 가공이 완료된 후 전사와 디본딩을 진행합니다. 이러한 방법은 수율을 효과적으로 향상시킬 뿐만 아니라 정밀한 배열의 정확도도 확보할 수 있어 차세대 디스플레이 기술을 추진하는 핵심 요소라고 할 수 있습니다.
이처럼 임시 접합과 디본딩 기술은 첨단 제조 공정에서 결코 빠질 수 없는 핵심 요소임을 알 수 있습니다. 이 기술은 웨이퍼 가공 공정에서의 안정성과 정밀도를 동시에 확보하고, 손실을 줄이며, 수율을 높일 수 있을 뿐만 아니라, 이종 집적, 광전 전사 등 신기술에도 대응할 수 있습니다. 공정의 미세화와 칩 적층 수요가 지속적으로 증가함에 따라, 이 기술의 중요성은 더욱 커질 것입니다.
