반도체 제조 공정과 원리를 완벽 해설

반도체 제조공정에는 어떤 단계가 있을까요? 현대 전자기기에 없어서는 안 될 칩은 어떻게 만들어지고 있을까요? 반도체의 비밀을 이해하려면 먼저 반도체가 무엇인지, 그리고 그 원리가 무엇인지 부터 짚어볼 필요가 있습니다. 이번 글에서는 반도체 제조공정의 순서와 산업 구조 및 주요 패키징 재료에 대해 소개하고, 자주 묻는 질문에도 답해 드리겠습니다.

반도체란? 우리 주변 곳곳에서 사용되는 반도체는 어떤 재료로 만들어질까?

반도체는 현대 기술의 근간입니다. 눈에 보이지도 않고 만질 수도 없지만 일상 속 다양한 스마트 기술을 보이지 않는 곳에서 든든히 뒷받침하고 있습니다. 스마트폰과 컴퓨터는 물론 자동차와 의료기기에 이르기까지, 거의 모든 전자 제품은 반도체 없이 작동할 수 없습니다. 이토록 중요한 기술을 이해하려면 먼저 정의와 원리, 그리고 재료의 특성부터 짚어봐야 합니다. 그럼 지금부터 이 세상을 바꾼 재료의 비밀을 하나씩 파헤쳐 보겠습니다.

(1) 반도체란? 웨이퍼, 칩, 반도체 소자와의 차이점은?

반도체가 ‘반(半)도체’라고 불리는 이유는 전기 전도성이 ‘도체’와 ‘부도체(절연체)’의 중간에 위치해, 특정 조건에 따라 전류의 흐름을 제어할 수 있기 때문입니다. 바로 이러한 특성 덕분에 반도체는 복잡한 전도성 변화를 수반하는 구조물의 제조에 사용되며, 복잡한 신호나 명령을 전달하고 처리할 수 있게 되면서 단번에 현대 전자제품의 핵심 요소로 자리 잡게 되었습니다. 하지만 반도체 재료 그 자체만으로는 곧바로 사용할 수 없습니다. 일련의 가공 공정을 거쳐야만 비로소 실제 사용이 가능한 상태가 됩니다. 다음은 반도체 재료가 다양한 공정을 거쳐 탄생한 결과물들입니다.

• 웨이퍼(Wafer): 반도체 재료를 절단 · 연마하여 만든 원판 형상의 기판으로, 이후 제조공정에서 기판으로 사용됩니다.
• 칩(Chip): 웨이퍼에서 잘라낸 단일 조각으로, 회로 설계와 패키징을 거쳐 실제 사용되는 프로세서나 메모리가 됩니다.
• 반도체 소자(Device/Component): 칩의 기능을 활용하여 제조되는 다양한 응용 부품으로, 다이오드, 트랜지스터, 집적회로(IC) 등이 대표적인 예입니다.

이들의 관계는 반도체 재료 → 웨이퍼 → 칩 → 반도체 소자의 과정으로 간단히 이해할 수 있습니다.
칩과 반도체 소자의 용도는 매우 넓어 스마트폰, 컴퓨터, 가전제품은 물론 자동차, 의료기기, 통신 네트워크에 이르기까지 모든 분야에서 반도체를 기반으로 구동 · 제어되고 있습니다.

(2) 반도체 재료: '반전도성’이라는 특성을 가능하게 하는 핵심

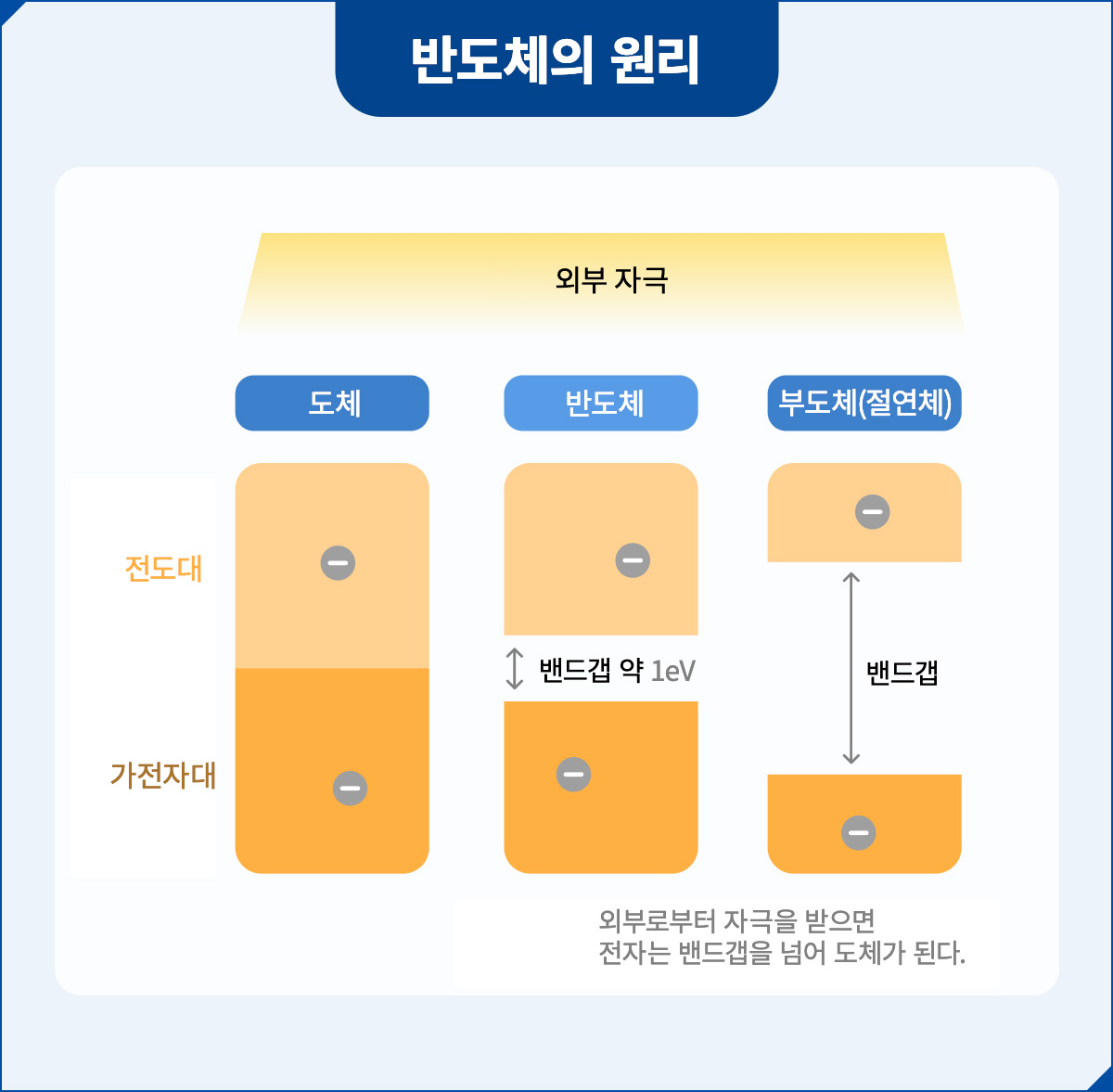

그렇다면 반도체는 왜 이러한 독특한 반전도성을 가질 수 있을까요? 그 이유는 재료 구조 자체가 적절한 ‘밴드갭(Band Gap)’을 가지는 반도체의 특수한 성질 때문입니다. 밴드갭이란, 고체 내부에 전자가 가득 차 있는 에너지층인 ‘가전자대(Valence Band)’와, 전자가 자유롭게 이동하며 전기를 흐르게 하는 ‘전도대(Conduction Band)’ 사이의 간격를 의미하며, 이 밴드갭이 작을수록 전도성은 높아집니다. 반도체의 밴드갭은 약 1~3 eV(도체의 밴드갭은 거의 0, 부도체의 밴드갭은 보통 9eV 이상) 수준이며, 가열이나 빛 조사, 전기장 등의 자극을 받으면 전자가 밴드갭을 넘어 전도대로 이동할 수 있기 때문에 전기가 반만 통하는 ‘반전도성’의 특징을 보일 수 있는 것입니다.

반도체 재료로서 가장 널리 사용되는 것은 실리콘(Silicon)으로, 자연계에 풍부하게 존재하며, 현재는 그 가공 기술도 충분히 확립되어 있습니다. 이 밖에도 게르마늄(Germanium), 갈륨비소(GaAs), 질화갈륨(GaN) 등을 재료로 하는 반도체는 고주파, 고출력 또는 광전자(Optronics) 분야에서 더욱 뛰어난 성능을 발휘합니다.
주목해야 할 점은 고온이나 빛 조사와 같이 전자를 전도대로 여기(Excitation)시키는 방법 외에도, 현재는 도핑(Doping)을 통해 전도성을 변화시키는 기법도 있다는 것입니다. 예를 들어, 순수 실리콘 자체의 전도성은 그리 높지 않지만, 인(P)이나 붕소(B)와 같은 원소를 첨가함으로써 전자나 정공을 조절하여 N형 또는 P형 반도체를 형성할 수 있습니다. 이렇게 하면 ‘부분 전도’와 같은 효과를 얻을 수 있을 뿐만 아니라, 전류의 흐름을 정밀하게 제어할 수 있어 현대 전자기기에서 가장 널리 사용되는 기술이 되었습니다.

• N형 반도체: 실리콘 결정에 5가 원소(인, 비소 등)를 도핑합니다. 이러한 원자는 5개의 가전자를 가지고 있어 실리콘(4개의 가전자)과 결합하면 결합에 참여하지 않는 자유 전자가 1개 남게 됩니다. 이 여분의 전자는 결정 내부를 자유롭게 이동할 수 있기 때문에 전도성이 향상됩니다.
• P형 반도체: N형과는 대조적으로, 실리콘 결정에 3가 원소(붕소, 알루미늄 등)를 도핑하면 각 원자는 가전자를 3개만 가지고 있기 때문에 실리콘과 결합할 때 전자가 1개 부족해지게 되어 전자가 빠진 빈 자리, ‘정공(Hole)’이 생깁니다. 정공이 주변 전자를 끌어당겨 빈자리를 채우고, 그 과정에서 정공의 위치가 전기장과 반대 방향으로 이동하면서 전도 효과가 발생합니다.

반도체 디바이스 제조의 모든 것 – 반도체 제조의 8단계와 산업 구조 이해하기

이토록 ‘놀라운’ 반도체가 도대체 어떻게 제조되는지 분명 궁금하실 것입니다. 이제부터는 반도체산업 구조의 운영 모델을 포괄적으로 소개하고, 웨이퍼 제조의 8가지 주요 공정에 대해 살펴보겠습니다. 실리콘 웨이퍼가 클린룸 안에서 어떻게 지능을 가지게 되고, 최종적으로 기술을 움직이는 심장으로 변화하는지를 살펴보겠습니다. 상세한 설명과 도해를 통해 반도체가 구상 단계부터 완제품에 이르기까지의 제조공정을 보다 명확하게 이해할 수 있게 될 것입니다.

(1) ‘아이디어’에서 ‘부품’으로: 반도체 산업 구조 소개

구조 설계부터 실제 제조, 재료에서 소자에 이르기까지 각 단계마다 막대한 인력과 자원이 투입되어야 비로소 작지만 고성능인 반도체 칩의 생산이 가능해지며, 이후 다양한 분야의 제조사를 통해 활용됩니다. 반도체 산업 구조 전체는 크게 3가지로 나눌 수 있습니다.

• 상류(설계, 재료): IC 설계 회사가 회로 아키텍처 설계를 담당하고, 재료 업체는 실리콘 웨이퍼, 포토마스크, 화학약품 등을 공급하여 제조에 필요한 기반을 제공합니다.
• 중류(제조): 파운드리는 노광(Photolithography), 증착(성막), 식각(Etching) 등 복잡한 공정을 거쳐 회로 설계를 칩으로 정밀하게 변환합니다.
• 하류(패키징, 테스트): 칩이 완성된 후에는 보호를 위한 패키징과 전기적 테스트를 거쳐 성능과 품질을 확보한 뒤, 시스템 제조사나 완제품 제조사 등으로 출하됩니다.

산업 구조의 전 공정을 거친 칩은 사용 분야와 용도에 따라 다양한 반도체 디바이스로 구성되어 스마트폰, 자동차, 가전제품, 의료기기 등 폭넓은 분야에서 활용되며, 현대 생활의 모든 영역을 뒷받침하고 있습니다.

(2) 웨이퍼 제조공정 완벽 가이드– 반도체 제조공정의 순서와 원리에 대해 깊이 알기

1. 정제 및 결정 성장

천연 규사(Silica Sand)를 화학 처리하여 고순도의 다결정 실리콘으로 변환합니다. 이를 가열하여 녹인 후, 단결정의 종결정(Seed)을 접촉시켜 균일하게 결정을 끌어올리는 ‘초크랄스키(CZ)법’ 기술을 통해 단결정 실리콘 잉곳(Ingot)을 만들어냅니다. 고순도와 높은 결정성은 칩 성능을 확보하기 위한 중요한 요소이며, 아주 미량의 불순물이라도 후공정에서 결함의 원인이 될 수 있기 때문에 특정 환경에서 전문 설비를 사용하는 고도의 전문성을 가진 제조업체에 맡겨야 합니다. 이 단계는 일반적으로 재료 제조사가 담당하며, 웨이퍼 제조공정의 출발점이 됩니다.

2. 절단(Slicing) 및 연마

단결정 실리콘 잉곳은 얇은 판 모양으로 절단된 후, 정밀한 연마와 세정을 거쳐 ‘베어 웨이퍼(Bare wafer)’가 됩니다. 베어 웨이퍼는 깨끗하고 평탄한 백지와 같아서, 후공정에서는 이 표면 위에 회로 패턴을 형성할 수 있습니다. 표면이 충분히 매끄럽지 않으면 이후의 노광이나 식각 공정을 정확하게 수행할 수 없습니다.

3. 산화 및 박막 증착

이어서 본격적인 웨이퍼 가공 단계로 들어갑니다. 먼저, 실리콘 웨이퍼 표면에 극도로 얇은 이산화규소(SiO₂) 막을 형성하는데, 이 과정을 산화라고 합니다. 산화층은 절연 및 보호 역할을 하며, 실리콘 결정이 이후에 추가될 금속 배선과 직접 접촉하지 않도록 하여 전기적 간섭과 불순물 확산을 방지합니다. 그 다음, 박막 증착 기술을 통해 웨이퍼 표면에 도전성 금속층이나 유전체층 등 여러 기능성 박막을 입힙니다. 이러한 구조는 이후의 노광이나 식각 공정을 위한 기재(Substrate) 역할을 하며, 칩 내부 각 소자의 전기적 특성 구조의 기초를 형성합니다.

4. 노광(Photolithography)

노광 공정에서는 포토레지스트를 도포한 후, 노광 및 현상을 통해 마치 ‘사진을 현상’하는 것처럼 빛을 조사하여 회로 설계 패턴을 웨이퍼 위에 전사합니다. 선폭이 작을수록 칩에 탑재할 수 있는 트랜지스터 수가 늘어나고, 연산 능력도 더욱 향상되기 때문에 반도체 제조 공정에서 매우 중요한 단계 중 하나입니다.

5. 식각(Etching)

식각이란, 화학 약액이나 플라즈마 에칭을 이용하여 노광 공정 후 불필요한 부분을 제거하고, 필요한 배선이나 구조만을 남기는 단계입니다. 이 단계에서 비로소 회로가 웨이퍼 표면에 실제로 형성되며, 점차 트랜지스터의 기본 구조가 만들어지게 됩니다. 식각이 완료된 후에는 후공정에 영향을 주지 않도록 포토레지스트를 제거합니다. 마지막으로 웨이퍼를 세정하여 남아 있는 포토레지스트 잔여물이나 식각 부산물을 완전히 제거하고, 표면을 깨끗하게 유지함으로써 다음 단계으로 원활하게 진행할 수 있습니다.

6. 도핑(Doping)

웨이퍼에 미량 원소(붕소, 인 등)를 주입하여 특정 영역의 전도성을 조절하고, P형 및 N형 반도체를 형성합니다. 이를 통해 트랜지스터가 마치 스위치처럼 전류의 흐름을 제어하고 미세하게 조절할 수 있게 됩니다.

7. 금속 배선

웨이퍼 표면에 금속 배선을 배치하여 무수히 많은 트랜지스터를 연결함으로써 완전한 회로 네트워크가 구축됩니다. 도시의 도로망처럼 금속 배선은 신호를 고속으로 전송하여 최종적으로 완성된 칩이 정상적으로 작동하도록 합니다.
웨이퍼 가공 단계는 회로가 복잡하게 얽힌 웨이퍼를 완성하기 위해 수십 회에서 경우에 따라서는 100회 이상 반복하는 것도 드문 일이 아닙니다.

8. 웨이퍼 후공정

웨이퍼 후공정의 주요 목적은 웨이퍼를 더욱 얇고 가볍게 만들고 전도성을 향상시키는 동시에 이후의 패키징 공정을 준비하는 것입니다. 이 단계에서는 먼저 백그라인딩(Back Grinding)이나 폴리싱을 통한 박막화 처리, 관통홀(TSV) 가공, 이종 집적 등을 수행합니다. 가공 시 안정성을 유지하기 위해 일시적인 본딩 및 디본딩(Debonding) 기술을 사용하여 웨이퍼를 캐리어 기판에 임시로 고정한 뒤 공정을 진행하고, 완료 후에는 이를 박리합니다. 이러한 공정이 끝나면 웨이퍼는 다음 단계에서 사용될 수 있도록 개별 칩으로 절단됩니다.
마지막으로, 절단된 칩은 패키징 및 테스트 단계로 진행됩니다. 패키징의 목적은 외부 충격, 습기, 정전기 및 오염으로 인한 손상으로부터 칩을 보호하는 동시에, 전기적 연결과 효율적인 방열 경로를 확보하여 실제 동작 시 칩이 안정적이고 높은 효율로 작동할 수 있도록 하는 것입니다. 패키징 재료는 이 과정에서 중요한 역할을 담당합니다. 칩을 보호하고 방열 성능을 강화할 뿐만 아니라, 칩과 회로 기판 간에 안정적인 연결을 구축하고, 실제 장시간 사용 환경에서도 안정적으로 동작하도록 보장합니다. 마지막으로 전기적 테스트와 기능 테스트를 통해 성능과 신뢰성을 확인하고, 불량품을 선별합니다.
이러한 일련의 후공정을 거쳐 비로소 반도체 소자가 완성되며, 다양한 전자 제품에 사용될 수 있게 됩니다.

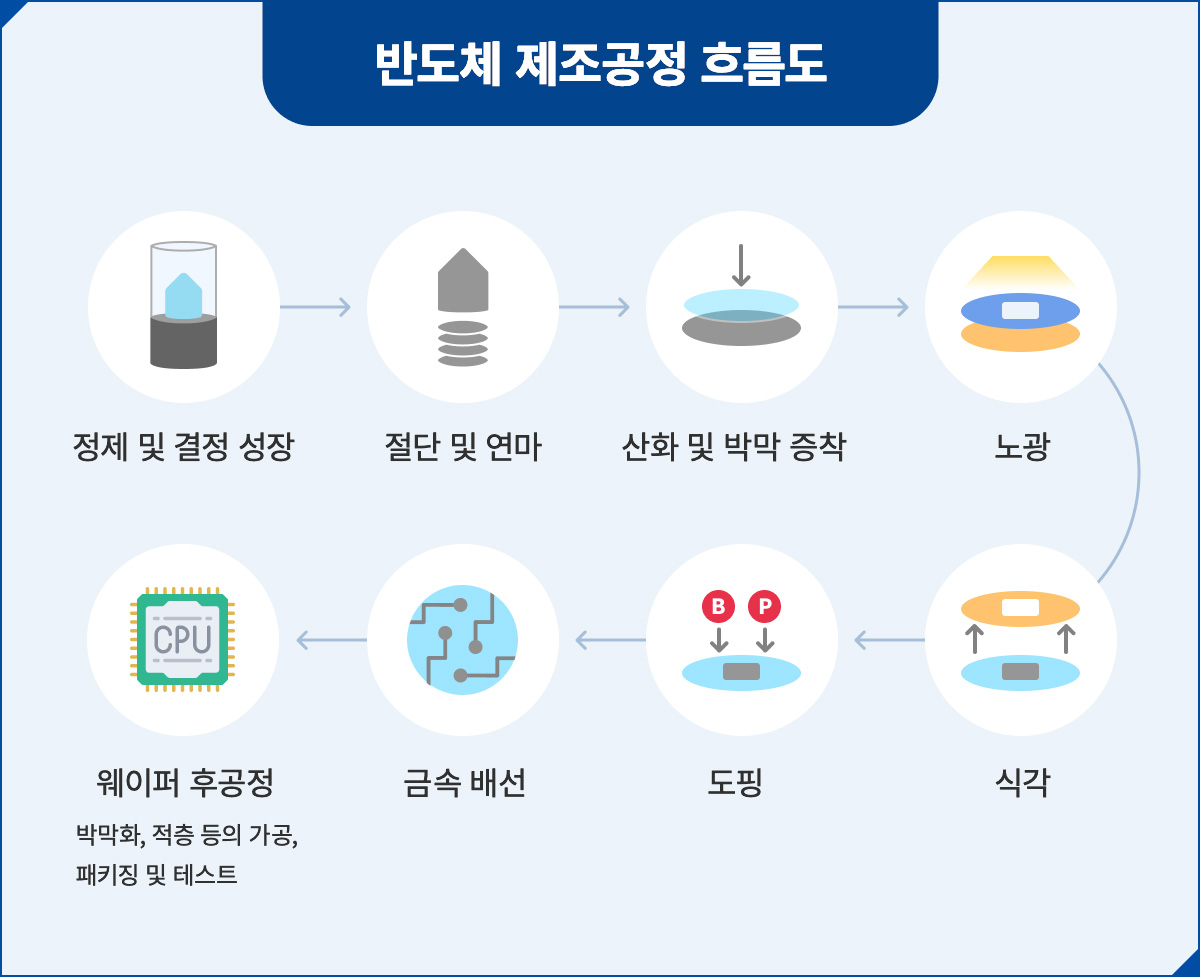

(3) 한눈에 들어오는 반도체 제조공정의 단계별 흐름도

지금까지의 복잡하고 정밀한 제조공정을 살펴보면서, 반도체 제조공정의 어려움을 충분히 이해하셨을 것이라 생각합니다. 재료의 순도, 환경 관리, 하중 제어 등 어느 한 면에서라도 작은 실수가 발생하면 수율에 심각한 영향을 미치게 됩니다. 제조공정의 최종 관문인 패키징 단계는 제품 완성을 눈앞에 둔 시점인 만큼, 지금까지 투입된 비용이 헛되지 않도록 더욱 신중한 대응이 요구됩니다.
보다 정밀한 반도체 패키징 공정을 구현하기 위해서는 고품질의 패키징 재료가 필수적입니다. 예를 들어, 점착력은 높으면서도 쉽게 박리되고, 잔사가 남지 않는 테이프, 칩 표면을 손상으로부터 보호하는 이형 필름, 전도성과 열전도성을 확보하는 입자 필러 등은 서로 다른 측면에서 공정의 진행을 돕고, 완제품의 성능을 더욱 향상시킬 수 있습니다.

반도체 제조공정은 왜 이렇게 복잡한가요? 반도체 제조공정 관련 자주 묻는 질문(FAQ)

반도체 제조공정에 대해 다른 궁금한 점이 있으신가요? 여기에서는 반도체 제조공정 단계의 복잡성, 패키징 재료의 역할, 패키징 및 테스트 단계의 중요성에 관한 3가지 자주 묻는 질문을 정리하여 순서대로 설명하겠습니다.

Q1: 반도체 제조공정에는 왜 이렇게 많은 단계가 필요한가요?

반도체 제조공정은 극도로 정밀한 엔지니어링으로, 불과 수십 밀리미터(mm) 크기의 웨이퍼 1장에 수십억 개의 트랜지스터와 복잡한 회로 구조를 집적해야 하기 때문입니다. 실리콘 원료의 정제부터 노광, 식각, 도핑, 금속 배선, 그리고 패키징과 테스트에 이르기까지 각 단계는 클린룸 환경에서 나노 수준의 정밀도로 수행되어야 합니다. 이러한 엄격한 과정을 거쳐야만 비로소 반도체의 성능과 수율을 확보할 수 있습니다.

Q2: 반도체 패키징 재료는 어떤 역할을 하나요?

패키징 재료는 칩과 외부 환경 사이에 위치한 보호층이자 ‘가교(bridge)’ 역할을 담당하는 동시에 기계적 보호, 열전도 및 방열, 전기적 연결이라는 3 가지 주요 기능을 수행합니다. 세키스이화학의 다양한 패키징 재료를 예로 들면, 이형 필름은 칩 표면을 보호하고 완충 역할을 하며, 금속 도금계 미립자는 전도성과 열전도성을 조절하는 데 사용됩니다. 또한, 빌드업 필름(Build-up Film)은 기판과 패키징 층 사이의 절연 재료로 사용되어 패키징 과정에서 발생하는 손실을 줄여줍니다.

Q3: 패키징과 테스트는 왜 그렇게 중요한가요?

패키징과 테스트는 반도체 제조공정의 최종 단계로, 제품이 시장에 출시될 수 있는지를 좌우하는 핵심 요소입니다. 패키징은 칩을 외부의 오염이나 기계적 손상으로부터 보호할 뿐만 아니라, 전기 신호를 외부 회로로 정확하게 전달하는 역할도 수행하기 때문에 설계가 적절하지 않을 경우 방열 부족이나 전기적 특성의 불안정과 같은 문제를 일으킬 수 있습니다.
테스트 단계에서는 각 칩의 기능, 주파수, 소비 전력 및 안정성을 검사하여 설계 사양과 시장 기준에 부합하는지를 확인합니다. 이러한 엄격한 테스트를 통과한 칩만이 전자 제품에 탑재되어 정상적으로 동작하며, 최종적으로 판매 가능한 반도체 소자가 됩니다.
