차세대 디스플레이
고화질, 고성능으로 계속 진화하는
디스플레이의 문제 해결을 위해 세키스이 화학의
Electronics 재료가 힘이 되어드리겠습니다.
액정 디스플레이(LCD)에서
유기EL 디스플레이(OLED)로
- 유기 EL 디스플레이(OLED)란
- ・Organic Light Emitting Diode：유기 발광 다이오드. OLED 소자에 직접 전압을 걸어서 발광시킴. 그 덕에 형광등이나 LED등의 광원(Back light)이 필요없게 되어 슬림화를 실현하였습니다. 스마트 폰에서는 OLED의 비중이 확대되고 있어 액정 디스플레이로부터 전환이 진행되고 있습니다.
- 액정 디스플레이(LCD)란
- Liquid Crystal Display의 약칭으로 액정은 고체와 액체의 중간인 물질의 상태를 말합니다. 2장의 글래스 기판 사이에 액정층을 두고 그 성질을 이용해서 빛을 제어하여 영상을 비춥니다. 액정 물질은 자체 발광하지 않기에, 형광등이나 LED등의 광원(Back light)에 의하여 나오는 빛을 제어하는 것으로 영상을 비춥니다. 스마트폰 페이지는 이쪽TV・PC 페이지는 이쪽

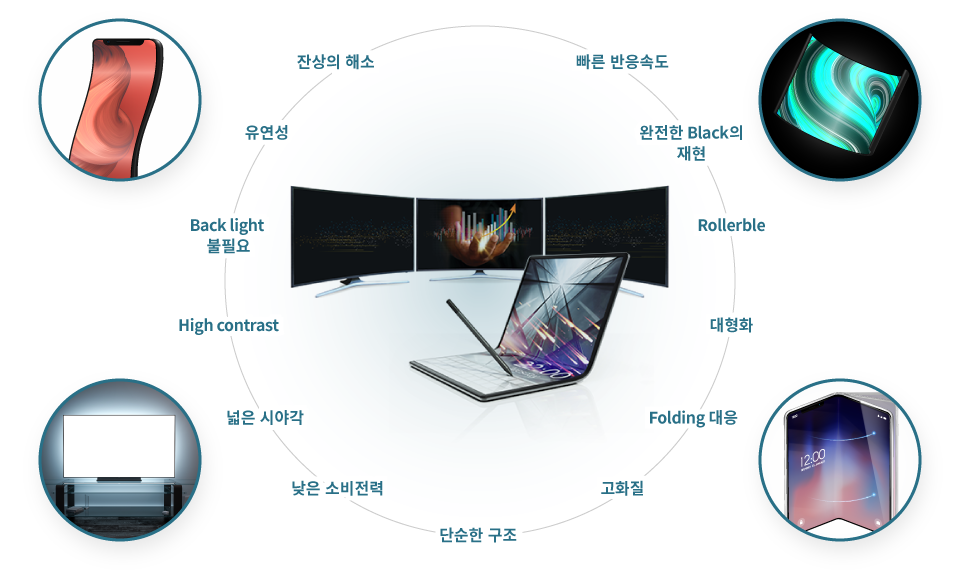

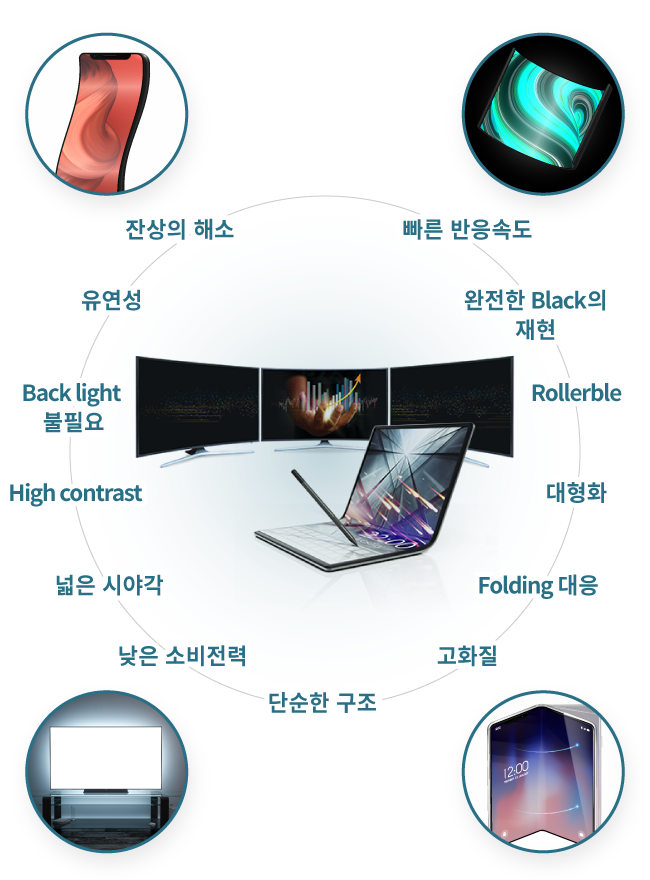

OLED의 특징
OLED의 장점은 무엇이 있을까?
LCD와 비교했을 때 가장 큰 차이점은 경량, 슬림화입니다. 또 OLED소자 자체가 발광하는 것으로 선명한 Black 표현이 가능합니다.
뛰어난 유연성도 특징 중 하나입니다. 이 특징은 접이식 폴더블 스마트폰이나 상업용 디지털 사이니지 용도로 커브드 디스플레이를 설치하는 등, 유연 설계를 가능하게 하여 제품의 차별화를 꾀할 수 있습니다.
OLED의 과제는?
장점을 모두 활용하지 못하고 있다?
많은 특징을 가지는 OLED지만 아직 그 장점을 모두 발휘하고 있지 못하는 것이 현실입니다.
소비전력은 이론적으로 LCD보다 낮출수 있다고 하지만 현재 OLED는 아직 달성 하고 있지 못합니다. 또한 LCD보다 구조는 심플하지만 제조 프로세스가 복잡해서 공정이나 코스트 절감을 다양한 재료로 해결 해야할 필요가 있습니다.
폴더블 스마트폰의 과제
최대 특징은 접을 수 있는 것이지만 열고 닫음으로 인해 소재에 따라서는 깨지기 쉬운 구조로 되어 있습니다.
주름 개선, 깨짐 방지등 과제를 해결하여 더욱 고품질의 폴더블 스마트폰의 개발이 현재 이루어 지고 있습니다.
문제 해결에 대처하는
세키스이 화학의 제품 특징
뛰어난 기능성
- 내투습
내반발성
내구성 - 방수성
방진성
유연성 - 내열성
내충격성
고절연성 - 고투명
저투습
저유전
고성능 프로세스
- B stage화
습기경화
UV 경화 - 커스터마이징
공정삭감
성형기술
OLED의 구조
OLED의 컬러화 방식
RGB방식
R, G, B 각각이 독립적으로 발광해, 1 화소가 됩니다.빛을 차단하는 필터가 없기 때문에 높은 발광 효율 및 고휘도 실현이 가능합니다.
컬러 필터 방식
흰색에 발광하는 OLED 소자와 R, G, B의 컬러 필터를 조합하여색을 표현. LCD와 비교하면 black 표현성, 명암비도 높지만, RGB 방식 대비 휘도와 발광 효율이 낮고 소비 전력은 높아집니다.
OLED의 광 추출 방식
- Top Emission 방식
-
- TFT 기판이 없는 위쪽으로 빛을 투과시킴.
- TFT에 의해 빛이 차단되지 않기 때문에, 높은 개구율을 실현. 정밀하고 밝음
- 저소비전력
- 개발 난이도가 높음
- Bottom Emission 방식
-
- TFT 기판이 있는 아래쪽으로 빛을 투과시킴.
- 컬러 필터가 TFT 등의 회로에 가려져 개구율이 낮고 어두워진다.
- 휘도를 올리는 데에 높은 소비전력이 요구됨.
- 개발은 쉽고 제조하기 쉽습니다.
OLED에서는 광 추출 방법으로 Top Emission 방식과 Bottom Emission 방식 두 가지가 있습니다.
각각의 과제는 있지만, 최신 기술로서 휘도와 정밀도가 높은 Top Emission 방식을 채용하는 메이커가 증가하고 있음.
OLED 모델
Rigid OLED
Glass기판을 사용하고 그 위에 TFT회로, OLED층을 형성하며 진공 증착법에 의해 제조됨. 광학식 지문 센서 탑재가 가능.안정된 생산으로 낮은 생산 코스트가 장점.
플렉서블 OLED
플라스틱 기판 등 유연성을 갖는 기판 상에 PI(폴리이미드) 도포. 그 위에 TFT회로, OLED층을 형성, 마지막으로 PI막을 박리하는 방식으로, 플렉서블기판이 됩니다. 유연성이 뛰어나고, Folding이 가능하며, 박형화 및 경량화 구현이 가능합니다. 또한 공기층이 없기 때문에 광학식 이외에도 초음파식 지문 센서를 탑재할 수 있습니다.

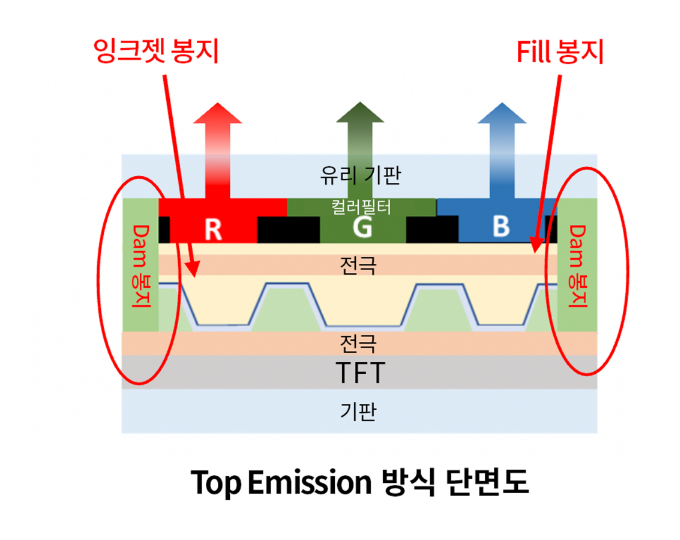

플렉서블 OLED의 기술 과제
- OLED는 수분에 약함
-
OLED는 수분에 취약하므로 소자 자체를 수증기로부터 보호(봉지)해야 합니다.수명 연장 대책 면에서도 봉지 프로세스는 중요합니다.
Top Emission에서는 고도의 봉지 기술이 요구됩니다.
세키스이 화학의 봉지 기술
- UV 지연 경화 타입
- 저온에서의 본경화
- 뛰어난 저투습 성능
- Low outgas
보다 고성능 디스플레이로

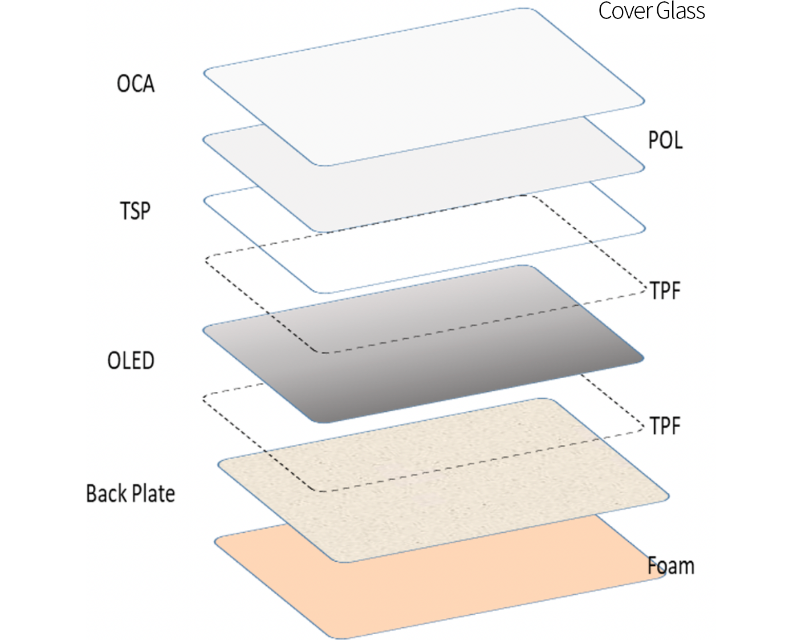

OLED 스마트폰 구조
플렉서블 스마트폰
플렉서블 스마트폰에서는 다양한 공법으로 유리나 아크릴 등에 부착해야 합니다.
세키스이 화학 Electronics 분야에서는 OLED 용도의 각종 접합 재료, 실장 재료등을 제공합니다.

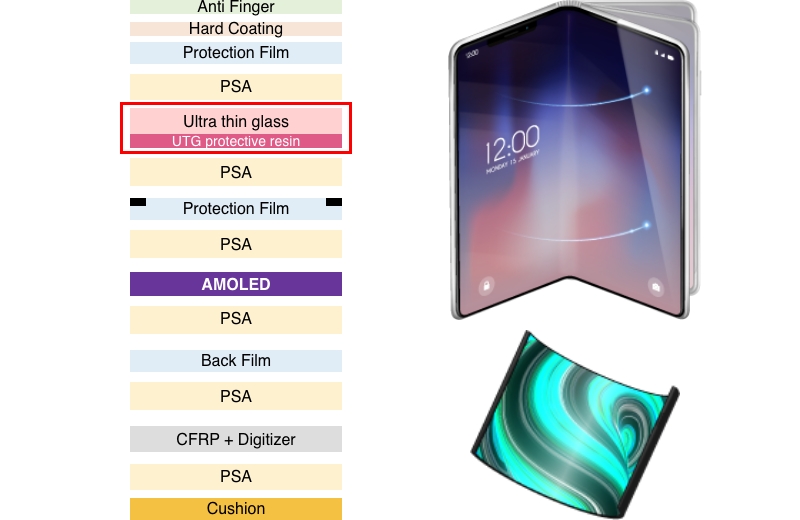

폴더블/롤러블 스마트폰
- PI→UTG로
-
PI나 PET층의 약점은 폴딩 특성.폴딩을 반복하면 주름이 생깁니다.
UTG를 사용함으로써 주름을 개선하고 유리 특유의 고급감도 부여할 수 있습니다.
- UTG에도 과제가
-
PI 등의 플라스틱에 비해 깨지기 쉬움.
UTG에 도포함으로써 깨짐 개선을 기대할 수 있습니다.
충격 흡수성이 뛰어나고
유연성을 추구하는
세키스이 화학
박막 완충재 ＜XLIM™＞
XLIM™이란
업계에서 가장 얇은 수준(0.06mm)의 두께와 뛰어난 기능성 및 신뢰성을 겸비한 초박형 고성능 폼 입니다.
스마트폰 등 최첨단 디바이스의 디자인성과 기능 향상에 공헌합니다.
특징
- ・충격 흡수성
- ・소리의 지향성 향상
- ・높은 밀폐성
- ・내약품성
용도
- ・디스플레이 보호
- ・각종 방수 재료
- ・LCD/OLED 모듈 가스켓
세키스이 화학 UTG 보호 레진
- 내충격성※1
- 뛰어난 폴딩
특성 - Glass 비산 방지
- 뛰어난 투명성
※1 Pen Drop 평가
OLED의 대형화
OLED TV
OLED TV의 큰 특징은 하나하나의 소자가 자발광하기 때문에 액정 TV와 같은 백라이트나 액정층이 불필요해집니다.
이를 통해 슬림화, 경량화가 가능해졌습니다. TV의 대형화도 진행되고 있지만, 각종 방식으로 메리트도 있다면 코스트면이나 콘트라스트, 제조 프로세스가 복잡해지는 등의 과제도 있습니다.

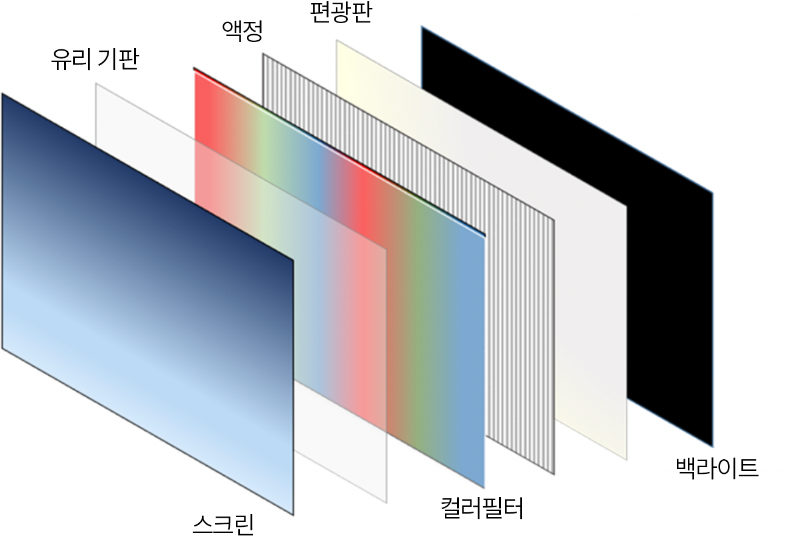

- LCD TV
-

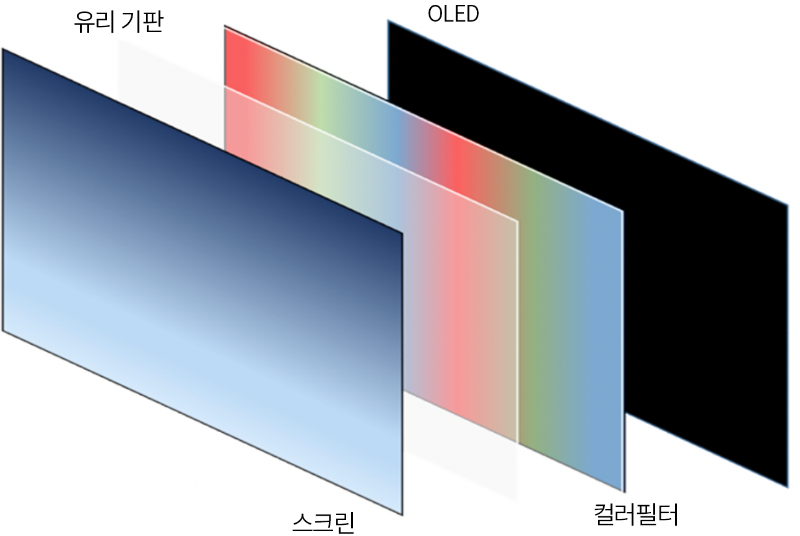

- OLED TV
-
디지털 사이니지
OLED 디스플레이에서는 경량, 박형, 유연성의 특징을 살린 곡면 디스플레이를 가능하게 해, 업무용 디지털 사이니지 용도로 활용되고 있습니다.장소를 가리지 않고 다양한 시설에 설치할 수 있어 표현성이 넓어집니다.
세키스이 화학 Electronics 관련 제품
디스플레이 프레임 주변 등 외장 재료도 라인업 보유
- 폼테이프
- 접착제
- 성형품
OLED에 이은 차세대 핵심 기술

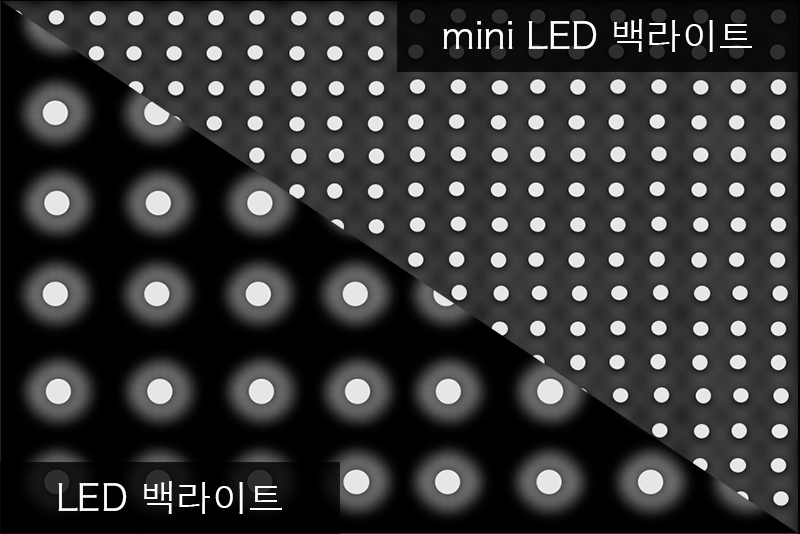

miniLED
- TV, PC, 태블릿, 스마트폰
소형 휴대용 디바이스 용도로 - 백라이트에 매우 작은 LED 칩을 깔아놓은 액정 디스플레이.백라이트 분할로 일반 액정패널(LCD)의 약점이었던 빛 샘 현상을 제어하여 휘도와 콘트라스트비가 향상, black 재현이 가능해졌습니다.
소형/대형 TV뿐만 아니라 태블릿 등 중소형 디바이스에서도 채용 되었습니다.

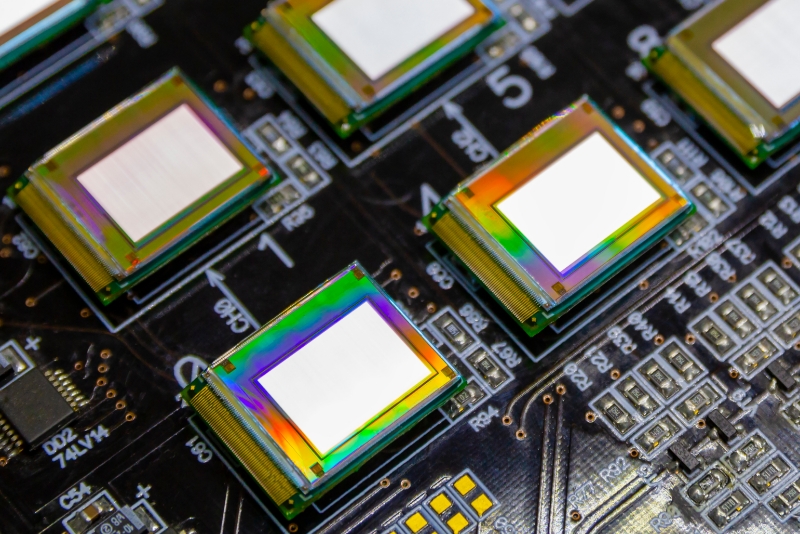

microOLED
- 스마트 글래스, 소형 카메라 뷰파인더,
프로젝터 등 소형 디바이스용으로 - OLED의 소형화.유리기판이 아닌 실리콘 웨이퍼 상에 OLED 발광층을 형성합니다. 화소 사이즈는 약 10㎛ 이하로, OLED의 특징을 가지면서 소형 사이즈에서의 고해상도를 실현.
고정밀, 고속 응답 등의 특징을 가진 최신 마이크로 디스플레이.
microLED
- 안경형 웨어러블 디바이스 등에서의
실용화 기대 - 마이크로 LED 디스플레이
LED(Light Emitting Diode: 발광 다이오드)가 1화소 1방식으로 구성되는 디스플레이.LED 하나 하나가 화소로 발광하기 때문에 색 재현성이 높고 응답속도는 OLED 동등, LCD 대비 100배나 됨. OLED의 과제인 단수명 특성이나 번인 현상 등의 문제가 없고, 곡면 디스플레이도 가능.
현재는 과제도 많고, 초소형 LED 칩을 기판에 실장하기 때문에, 난이도가 높은 기술이나 수율 개선이 요구됩니다. 또한, μLED는 화소수에 따른 LED의 수를 필요로 하기 때문에, 제조 코스트가 비싸다는 과제가 있음.
새로운 LED, OLED 기술과제를 위한 세키스이 화학의 개발
잉크젯 재료, 봉지 재료, 커넥터
세키스이 화학의 Electronics 분야에서는
차세대 디스플레이의 진화에 맞춰 다양한 개발에 임하고 있습니다.
새로운 디스플레이 개발 및 AR/VR 용도로 테이프, 폼, 실장 재료, 방열 관련 제품
등다양한 재료로 공헌하고, 고품질의 제품 기술을 제공합니다
