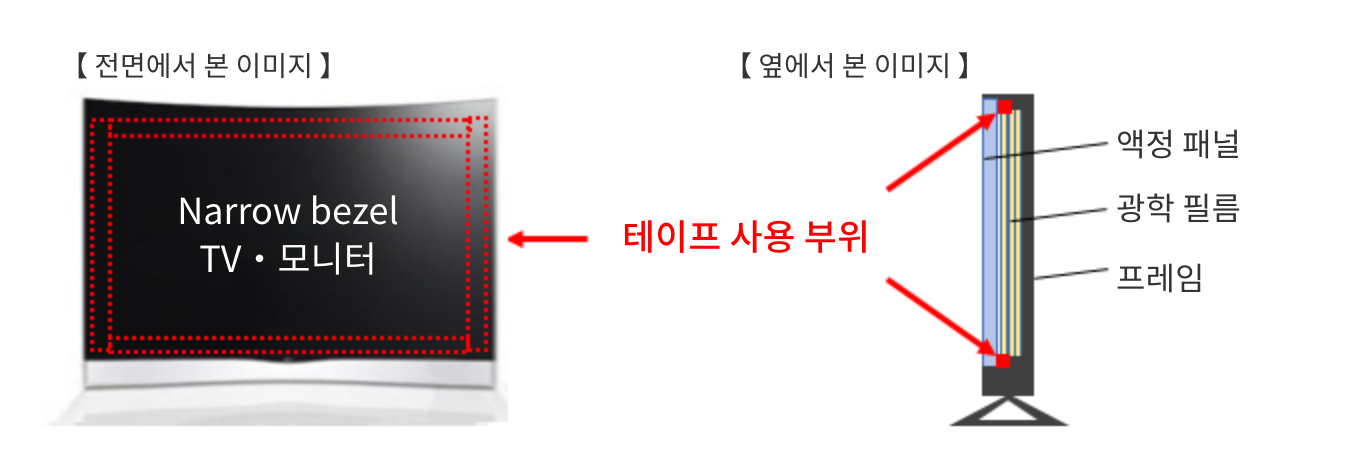

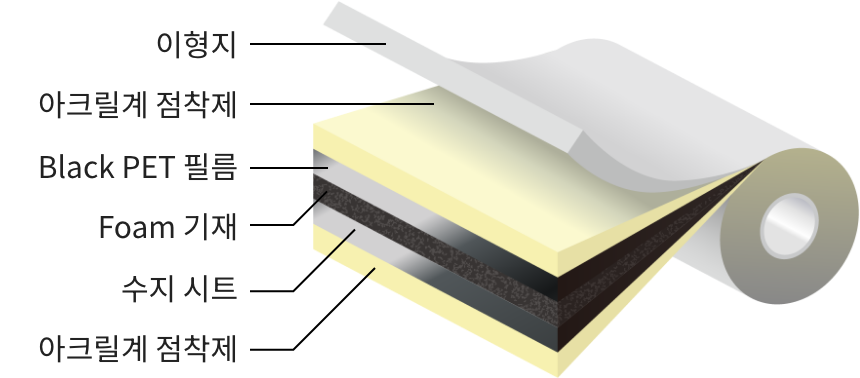

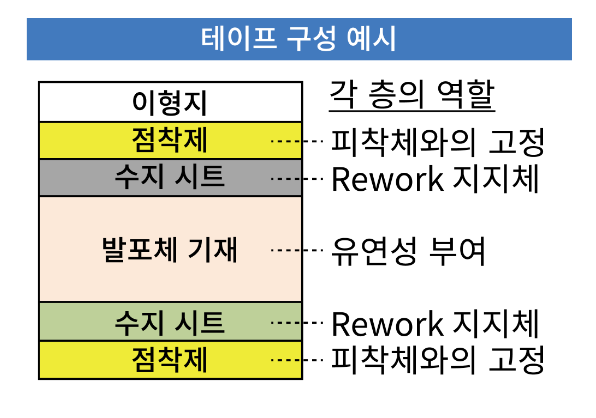

간단하게 박리 가능한(Easy-peeling) 유연 폼테이프

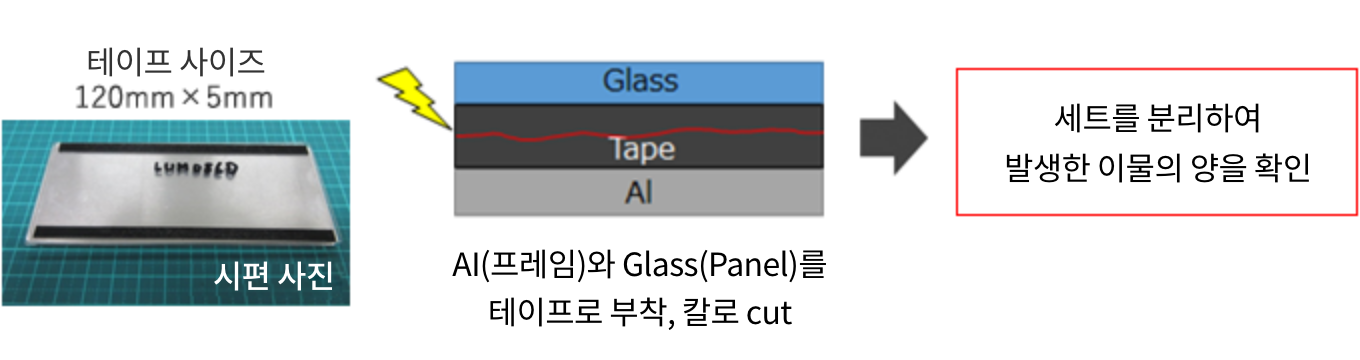

평가 방법

2장의 PC를 5mm 폭의 테이프로 부착하고, 폼 층 사이를 찢어서 분해한 후에 테이프를 떼어냅니다.

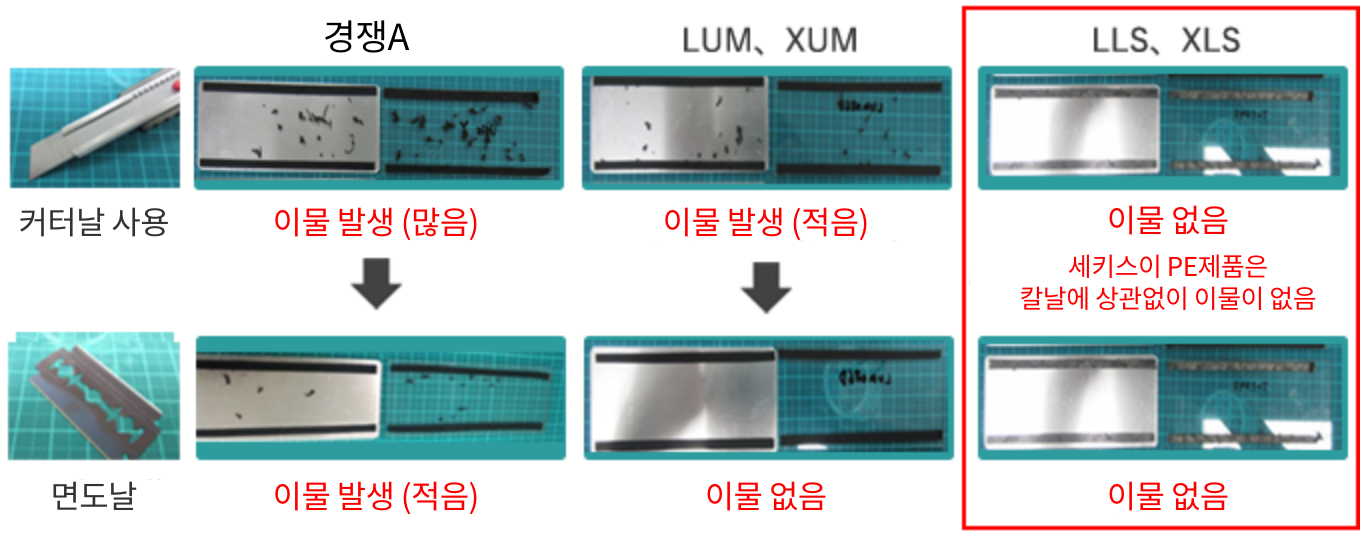

결과

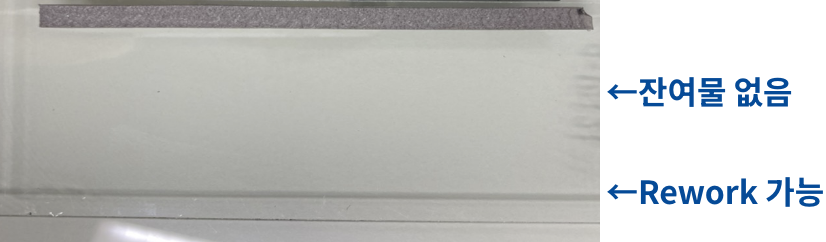

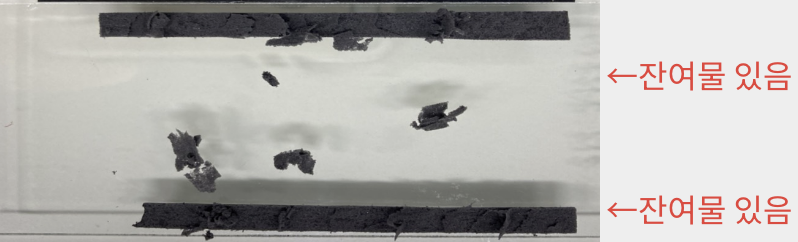

테이프	절단 시의 잔여물		Rework		샘플 사진
	결과	이유	결과	이유
세키스이 PE제품	(생기지 않음)	‘발포체 기재’가 독립 기포구조로 강도가 높기 때문에	(테이프 잔여물 없음)	‘Rework층’의 강도가 높기 때문에
타사A PU제품	(잔여물 발생)	‘발포체 기재’가 연속 기포구조로 강도가 낮기 때문에	(테이프 잔여물 없음)	‘Rework층’의 강도가 높기 때문에
타사B PU제품	(잔여물 발생)	‘발포체 기재’가 연속 기포구조로 강도가 낮기 때문에	(테이프 잔여물 있음)	‘Rework층’의 강도가 낮기 때문에

상황 예시

TV를 기울여서 설치하는 경우를 가정한 평가입니다.

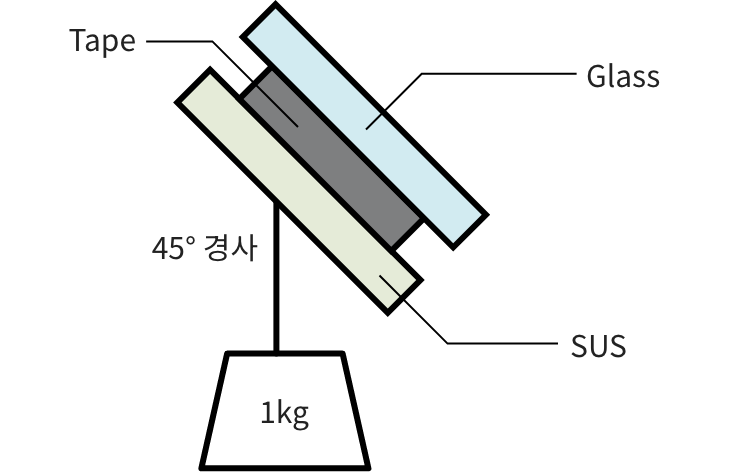

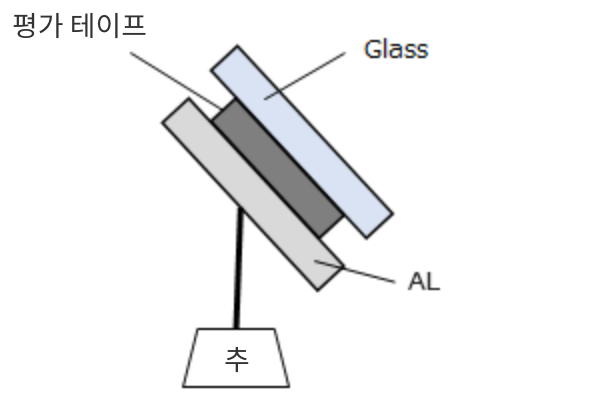

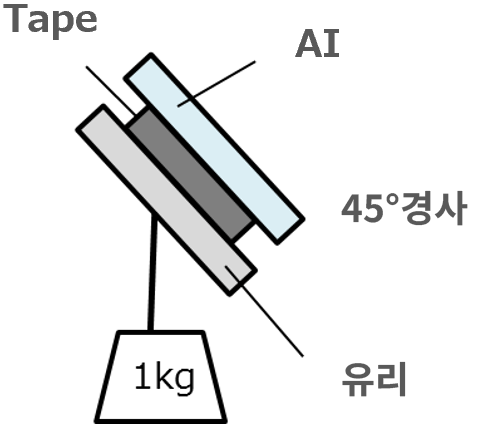

평가 방법

• Glass와 SUS에 테이프를 압착하면서 접합시킵니다.
• 1kg의 추를 걸고, 낙하할 때까지의 시간을 측정합니다.

측정 온도	60°C 90%RH
테이프 크기	25mm × 25mm
가압 조건	5kg*10sec
방치 조건	23°C 50%RH*24hr
경사 각도	45°
평가 시간	~500h

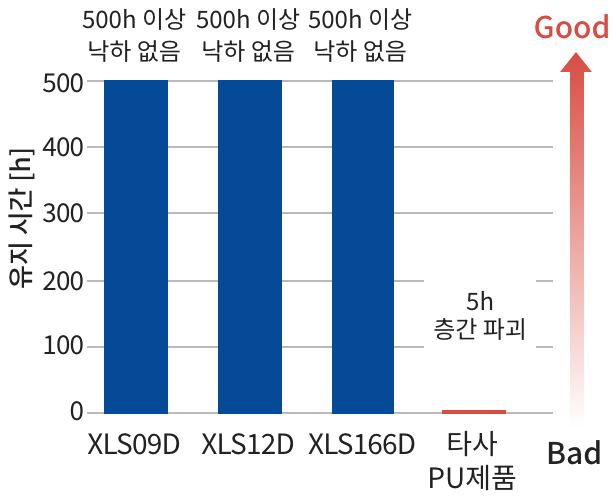

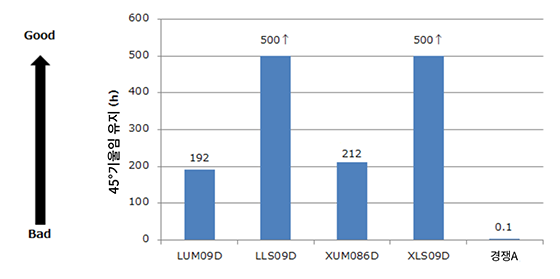

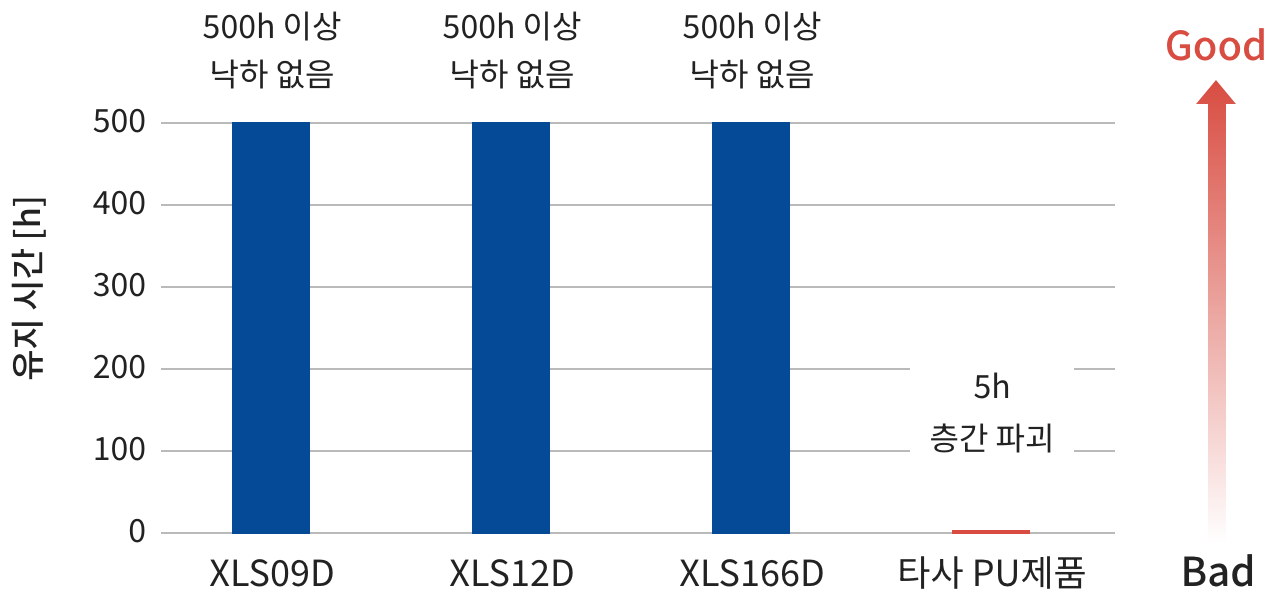

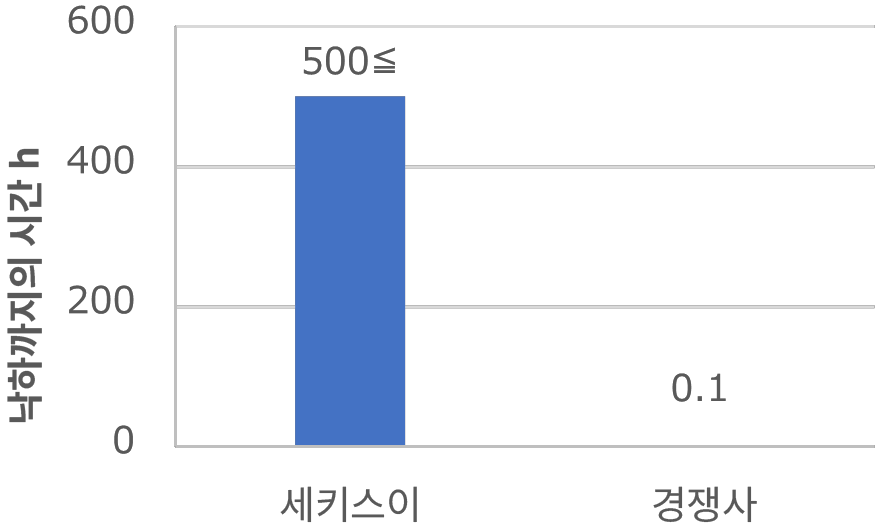

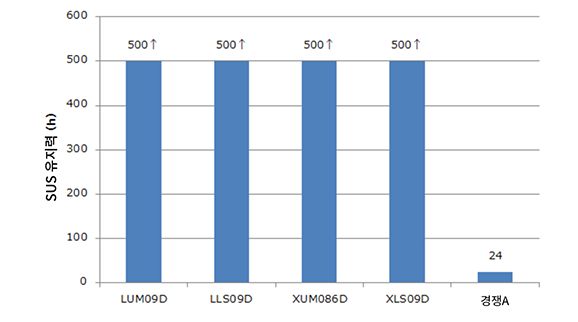

결과

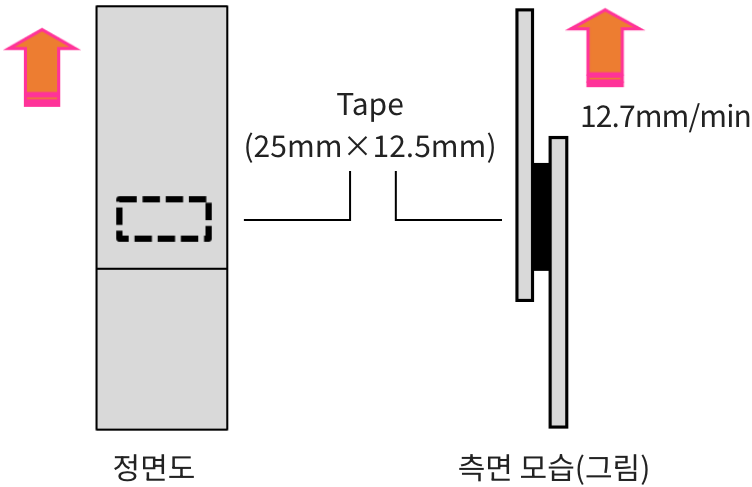

평가 방법

• SUS를 25mm x 12.5mm의 테이프로 부착하고, 상온에서 24시간 양생한 후에 초기 전단강도를 측정합니다.
• 85℃ 85%의 환경에 방치하고, 1,250시간까지 같은 간격으로 전단강도를 측정합니다.
• 0시간에서 측정한 전단 강도를 기준(100%)으로 각 측정 시간에서의 상대 강도(%)를 산출합니다.

피착체	SUS/SUS
테이프 크기	25mm × 12.5mm
가압 조건	5kg × 10sec
방치 조건	23℃ 50%RH에서 24h 방치 후, 85℃ 85%RH에서 보관
시험 온도	오븐에서 꺼내어 상온 냉각 후 23℃ 50%RH에서 측정
시험 속도	12.7mm/min

결과

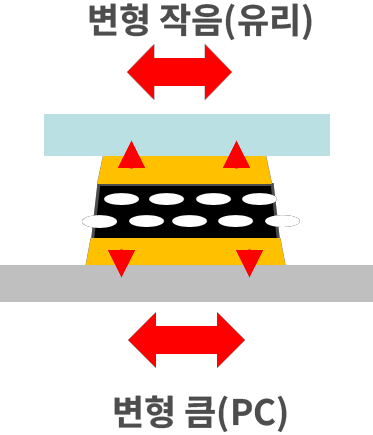

상황 예시

케이스가 PC피착체이며 곡면의 화면에 사용되는 상황을 가정한 평가입니다.

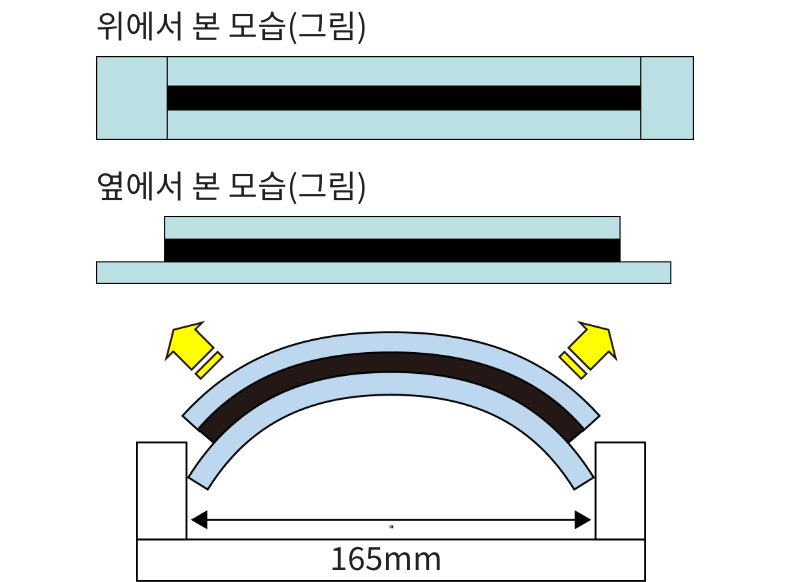

평가 방법

• 두 개의 PC판 사이에 테이프를 붙여서 압착하고, 24시간 방치합니다.
• PC판을 구부려서 테이프가 들뜨거나 박리되는지 여부를 확인합니다.

평가 품번	XLS9D
피착체①	PC판　2mm × 25mm × 150mm
피착체②	PC판　1mm × 25mm × 200mm
테이프 크기	3mm × 150mm
가압 조건	2kg 롤러 × 1회 왕복(10mm/sec)
방치 조건	23℃ 50%RH*24hr
평가 온도	60℃ 90%RH

※현의 길이 165mm, 호의 길이 200mm로 했을 때, R(반경)=95mm
（실제로는 PC강성으로 인해 R은 95mm<）

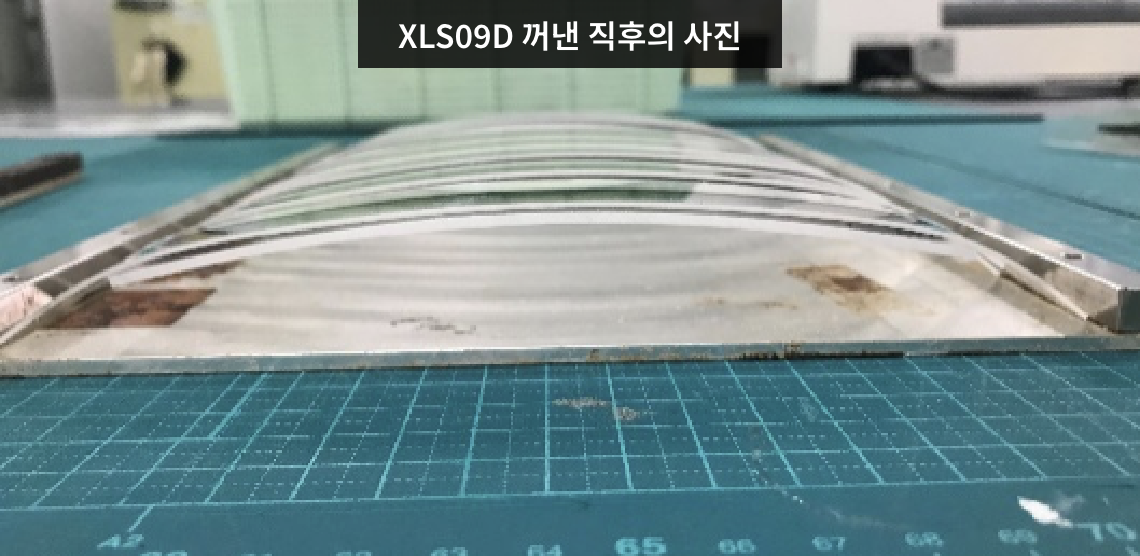

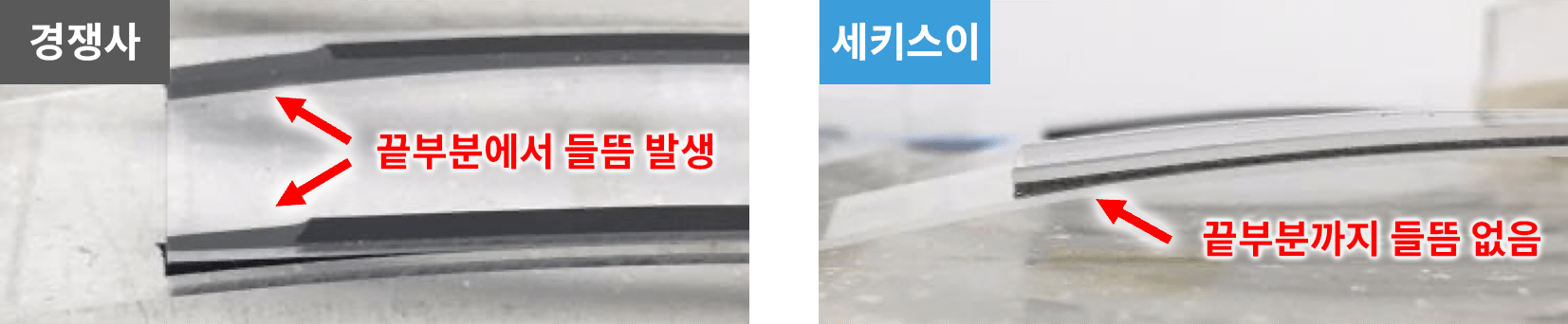

결과

평가 시간	들뜸 거리
1h후	0mm
7days (168h) 후	0mm
