방수/충격흡수 폼테이프 5200시리즈
방수성과 충격흡수성을 양립하는 내열 폼테이프

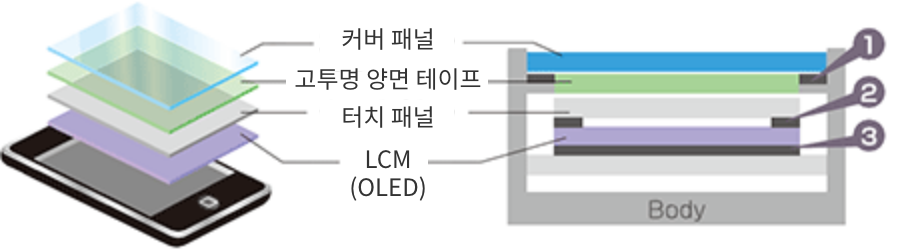

PE・PP수지의 폼기재와 강점착제의 조합으로 방수・방진・충격흡수에 뛰어난 기능 폼테이프. 단차추종성도 뛰어나 스마트폰・차량용 디스플레이 등의 고정밀기기의 쿠션 및 접합용도에 대응. 고온환경이나 복잡한 형상에도 신뢰성 높은 접착력을 발휘합니다.
- 일렉트로닉스

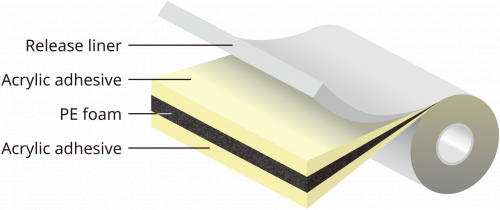

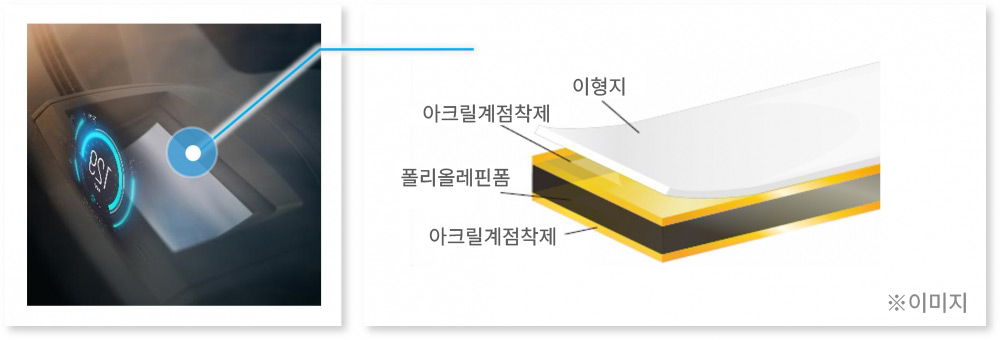

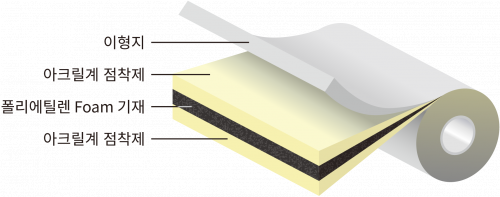

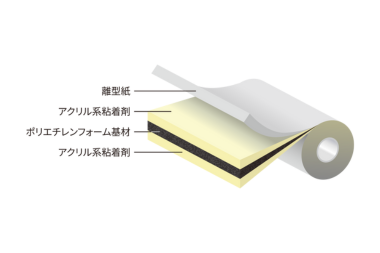

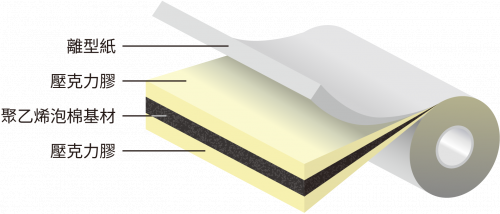

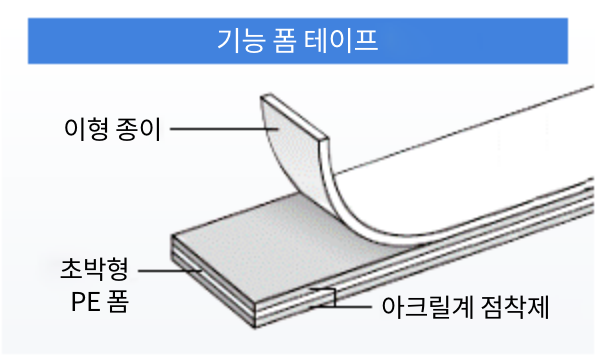

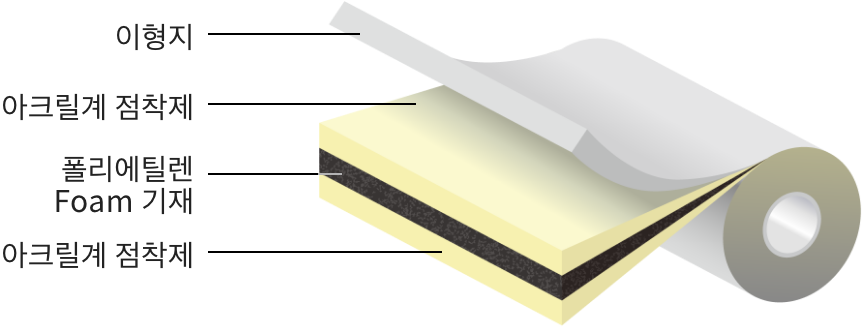

구조&장점
- 높은 충격흡수성으로 낙하로 인한 박리와 파손을 억제
- 단차 추종성이 뛰어나고, 높은 방수, 방진 성능 발휘
- 뛰어난 내반발성으로 곡면 부착 시에도 높은 접착 신뢰성 확보
- 105℃의 환경에서도 성능이 떨어지지 않는 등급 보유
특성
1높은 낙하충격성

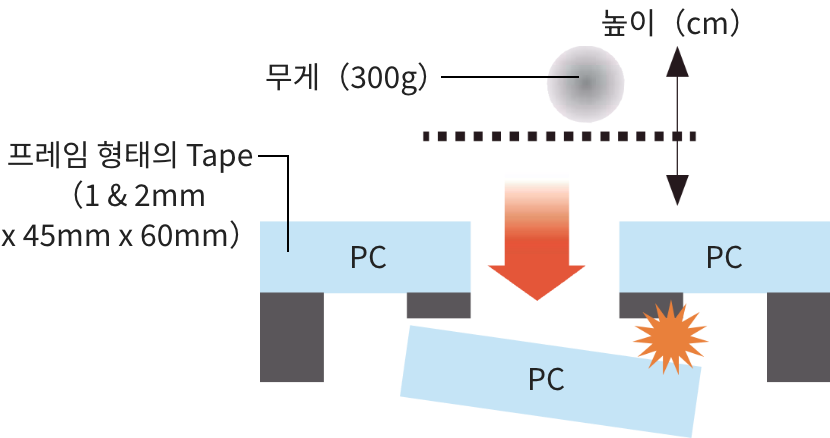

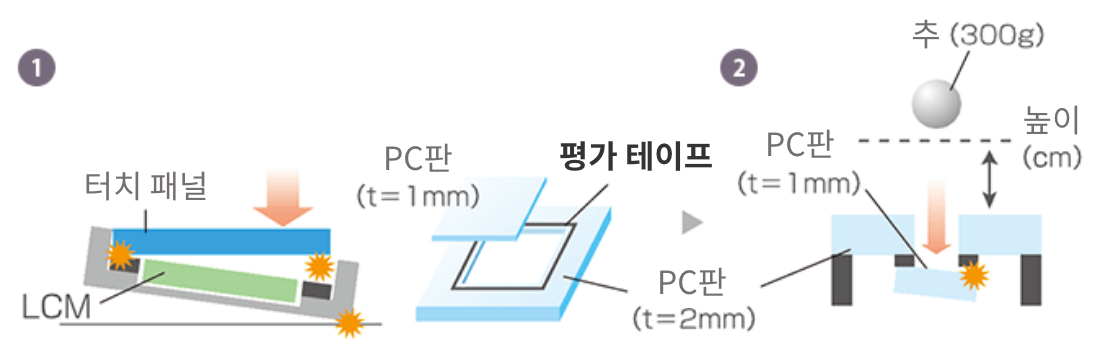

검증내낙하충격성 평가
평가 방법
- 테이프를 타발가공하여(3inch, 2mm 폭과 1mm폭), 구멍이 있는 PC 판에 테이프를 붙입니다.
- 테이프 위에 PC 판을 올리고, 5kg, 10sec로 압착합니다.
- 상온에서 1일 방치한 후에 추를 낙하시켜 PC판이 떨어진 높이를 측정합니다.

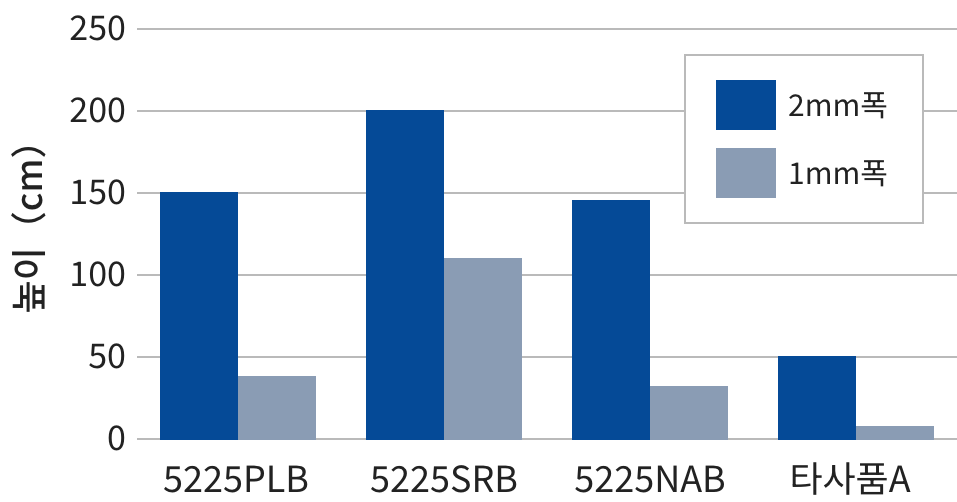

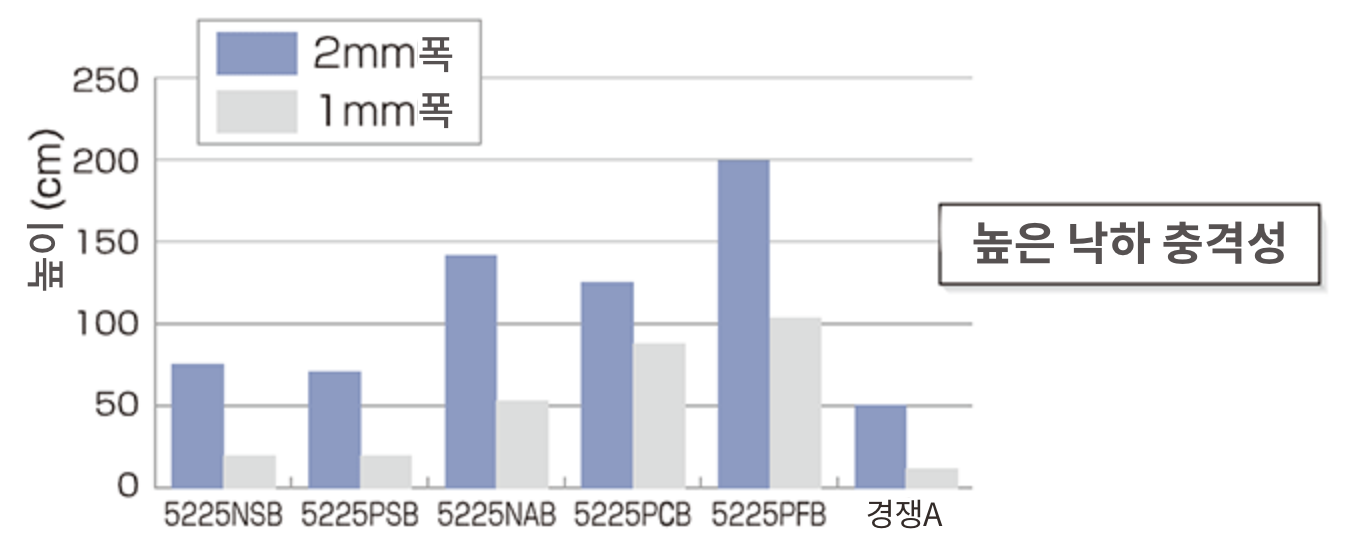

결과
좁은 폭으로도 뛰어난 충격흡수성을 발휘합니다
2높은 점착 특성

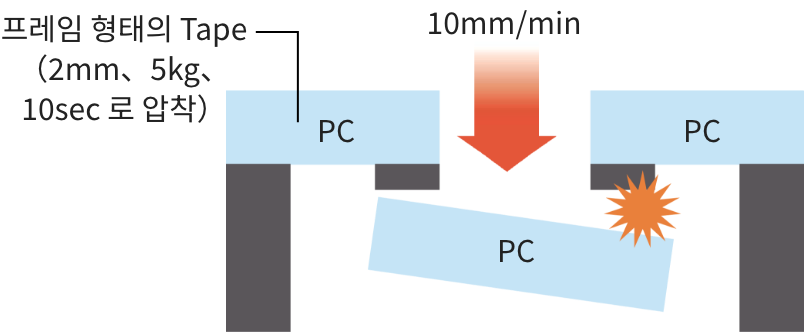

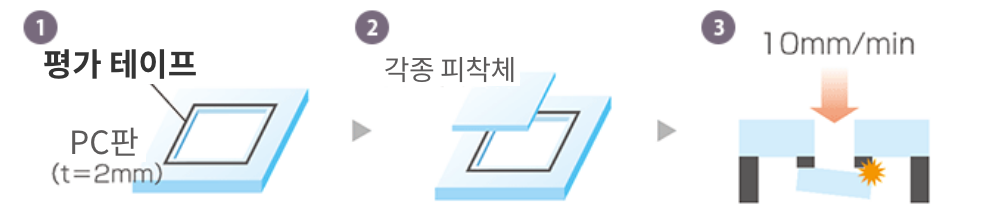

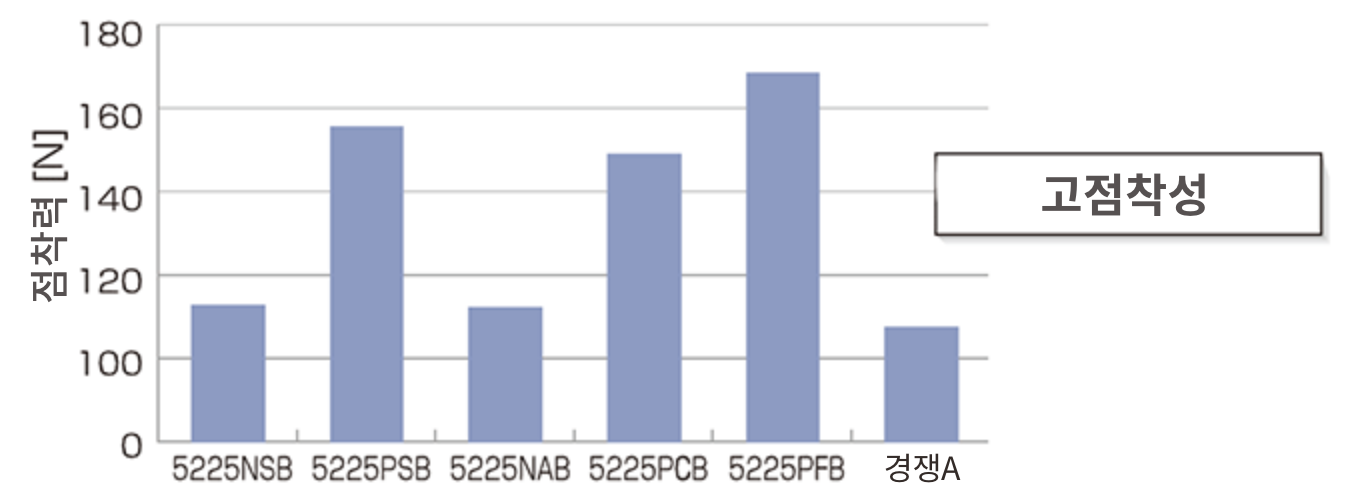

검증점착력 시험(PUSH 점착력)
평가 방법
- 구멍이 있는 PC판에 평가 테이프를 부착합니다.
- 테이프 위에 각종 피착체을 올리고 5kg, 10sec로 압착합니다.
- 상온에서 하루 방치한 후에 그림과 같이 PC판의 구멍을 통해 하중을 가하여 피착체에서 떨어졌을 때의 하중을 비교합니다.
결과
강한 점착력으로 쉽게 박리되지 않습니다

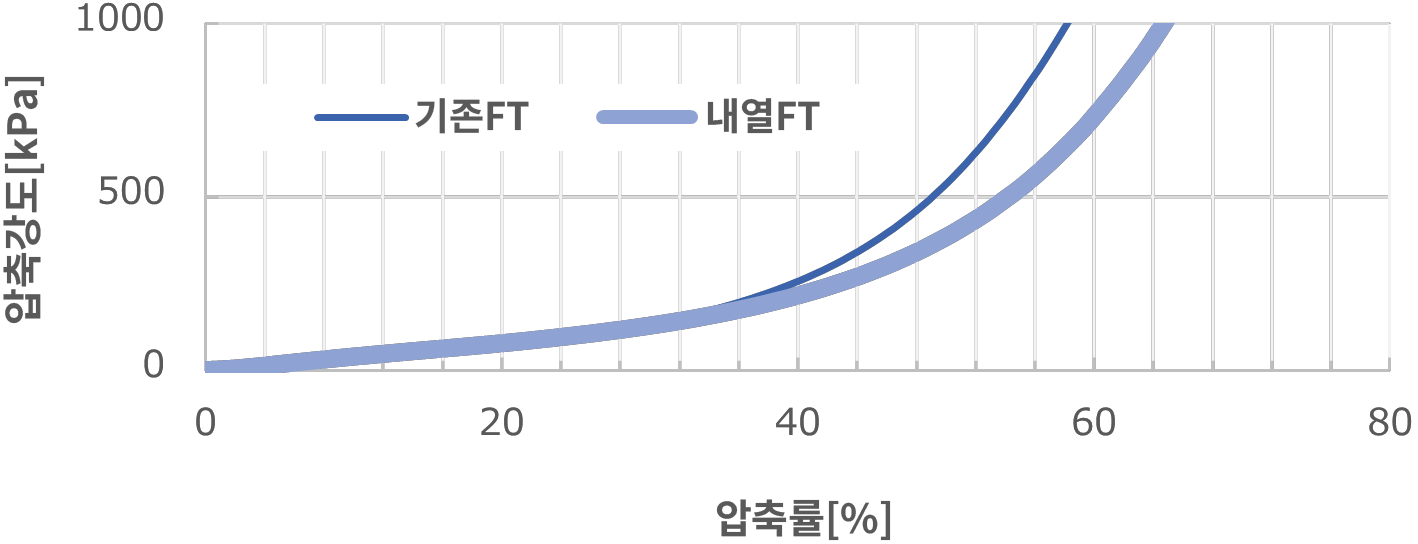

3높은 유연성

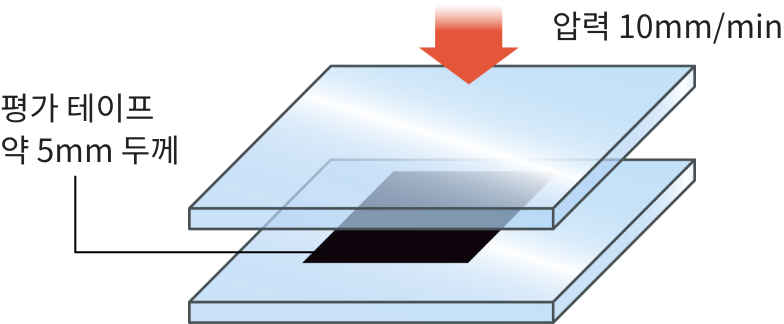

평가 방법
- 평가 테이프를 5mm 두께로 적층하고, 면 방향에서 압력을 가합니다
- 가해진 압력에 대한 변형량을 측정하고, 압축강도를 측정합니다
결과
높은 유연성을 가지며, 필요에 따라 유연성을 선택할 수 있습니다
4높은 내열성
검증내열유지 시험
- 피착체끼리 접합 후, 한쪽의 전단 방향에 추를 설치합니다.
- 각 온도 조건별로 장시간 투입하고 추에 의한 낙하 여부를 확인합니다.
전단 방향
| 테이프 | 52110PSB / 52110PPB |
|---|---|
| 피착체 | SUS판 |
| 압착 조건 | 23℃、2kg 롤러 1회 왕복 |
| 온도 조건 | 105℃ |
| 크기 | 25mm × 25mm |
| 하중 | 1kg |
결과
| 평가 조건 | 결과 | ||
|---|---|---|---|
| 온도 | 시간 | 52110PSB | 52110PPB |
| 105℃ | 1000h | ○ | ○ |
| -40℃ | 1000h | ○ | ○ |
| -40℃ ⇔ 105℃ | 200cyc | ○ | ○ |
○：낙하 없음 ×：낙하
두 제품 모두 고온에서의 전단 방향 밀림이 없습니다.

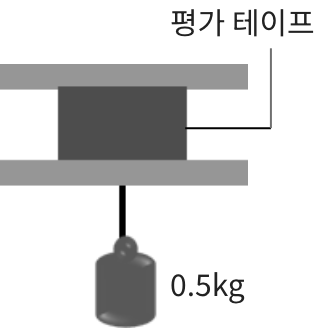

면 방향
| 테이프 | 52110PSB / 52110PPB |
|---|---|
| 피착체 | SUS 판 |
| 압착 조건 | 23℃、0.3MPa × 10s |
| 온도 조건 | 105℃ |
| 크기 | 25mm × 25mm |
| 시험 조건 | 0.5kg、 1000h |
결과
| 평가 조건 | 결과 | |
|---|---|---|
| 하중 | 52110PSB | 52110PPB |
| 0.5 kg | ○ | ○ |
○：낙하 없음 ×：낙하
세키스이 제품은 부하가 큰 면 방향에 대해서도 고온유지력을 발휘합니다.
라인업
- 품번 예시
-
52
201
N2
S3
B4
- 1테이프 두께
- 2폼 기재의 종류
- 3점착제의 종류
- 4폼 색상（B→흑、W→백）
| 특징 | 톨루엔 | 100μm | 150μm | 200μm | 250μm | 300μm | 350μm | 400μm | 600μm | 900μm | 1100μm | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NSB | 표준품 | 〇프리 | 5220NSB | 5230NSB | 5240NSB | 5260NSB | 5290NSB | 52110NSB | ||||
| PSB | 방수 특화 | △미량 | 5215PSB | 5220PSB | 5225PSB | 5230PSB | 5235PSB | 5240PSB | 5260PSB | 5290PSB | 52110PSB | |
| NAB | 중강도 | 〇프리 | 5210NAB | 5215NAB | 5220NAB | 5225NAB | ||||||
| PLB | 고강도 | △미량 | 5215PLB | 5220PLB | 5225PLB | 5230PLB | ||||||
| PMB | 초고강도 | △미량 | 5210PMB | 5215PMB | 5220PMB | 5225PMB | 5230PMB | |||||
| SRB | 유연 중강도 | 〇프리 | 5225SRB | 5230SRB | 5235SRB | 5240SRB | ||||||
| PPB | 내열 | △미량 | 5220PPB | 5230PPB | 5240PPB | 5260PPB | 52110PPB |

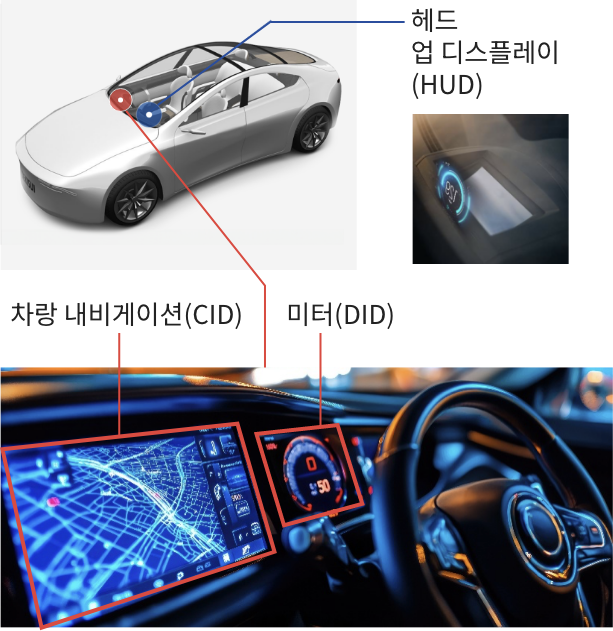

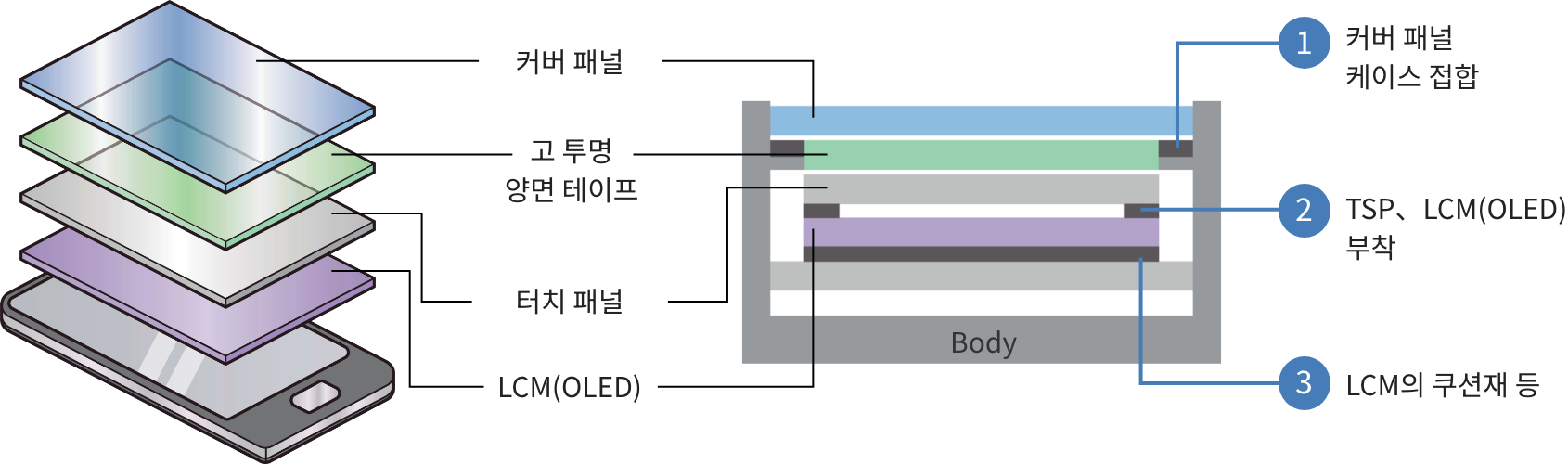

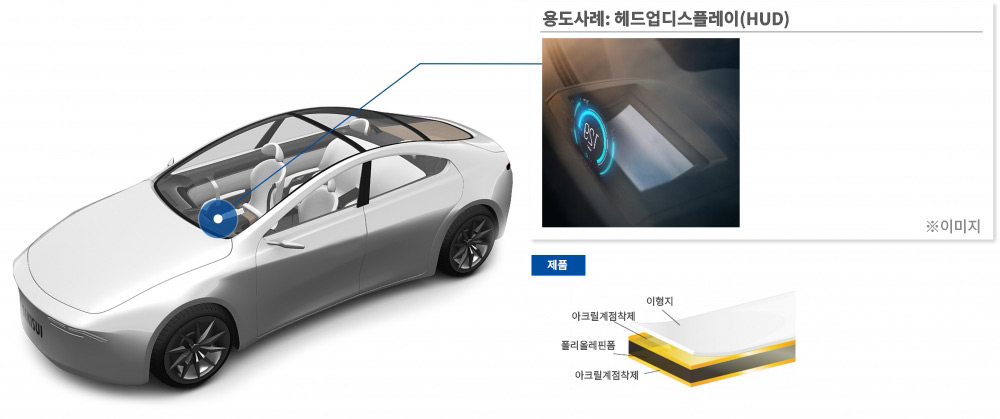

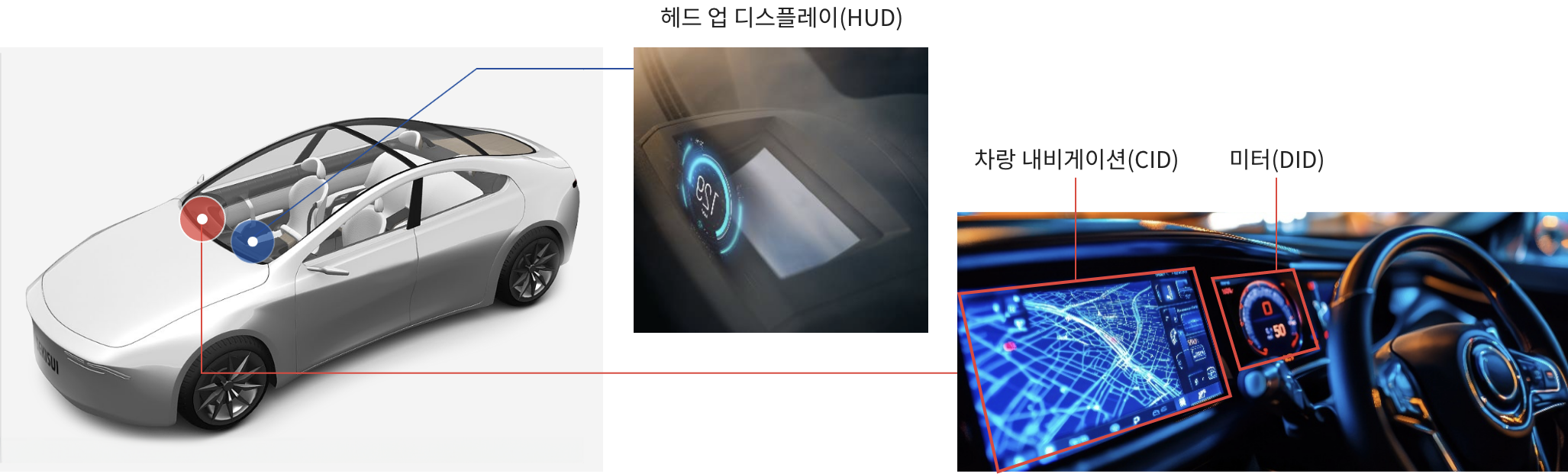

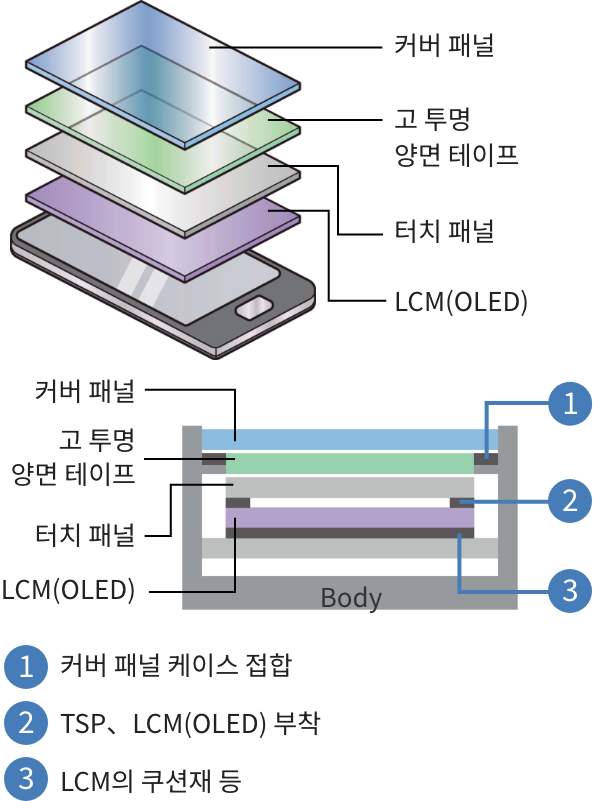

용도
다음과 같은 고객의 요구에 영업·기술지원팀이 대응합니다
- 낙하 시험에서 테이프가 떨어지는 문제를 해결하고 싶다/방수시험에 합격하고 싶다
- 디바이스 강도를 더 향상하고 싶다 등
