고차광 고반사 양면테이프 3800 시리즈
뛰어난 차광성과 반사 특성으로 구조를 지지하는 고접착 양면 테이프

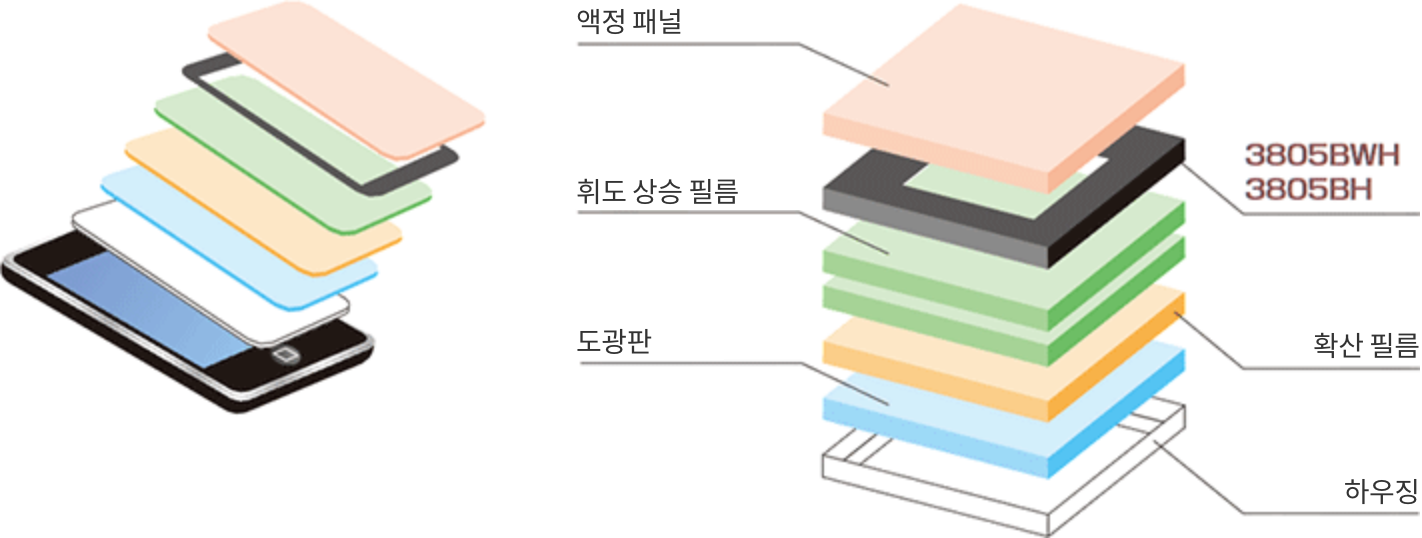

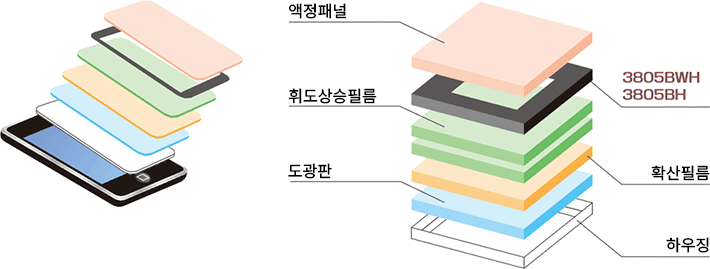

LCD모듈이나 백라이트등의 부재를 고정하는데 적합한 흑백구조의 고기능 양면테이프. 차광성과 반사성에 탁월하며, 휘도 향상과 빛샘 방지를 실현. PET기재와 가공성에 뛰어난 점착제를 사용하여 정밀한 고정이 필요한 디스플레이의 고정 등 신뢰성 높은 성능을 발휘합니다.
- 일렉트로닉스

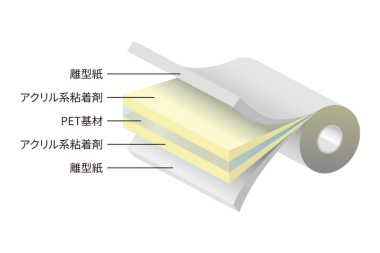

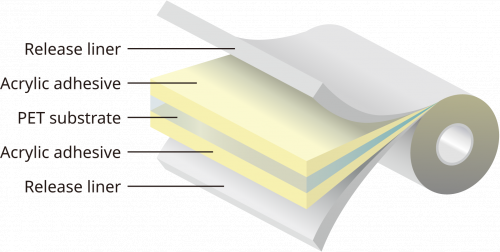

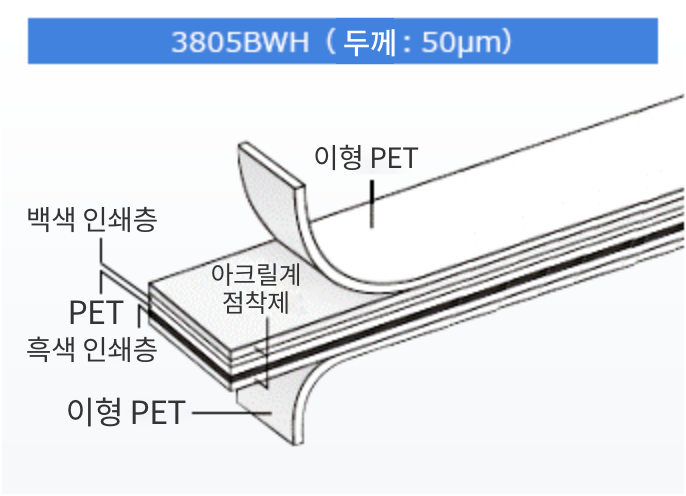

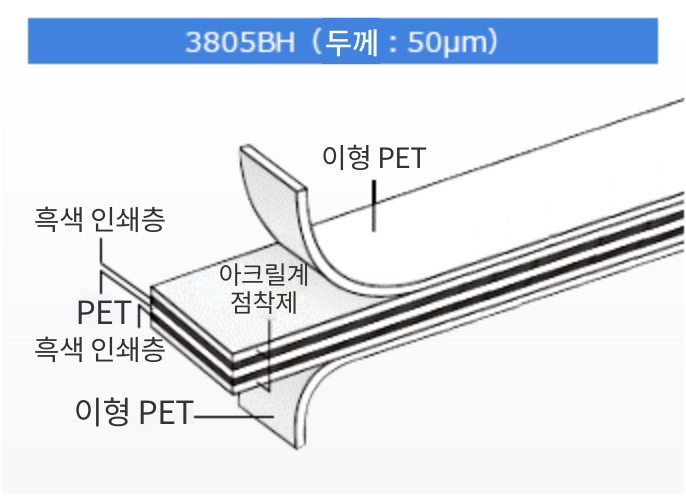

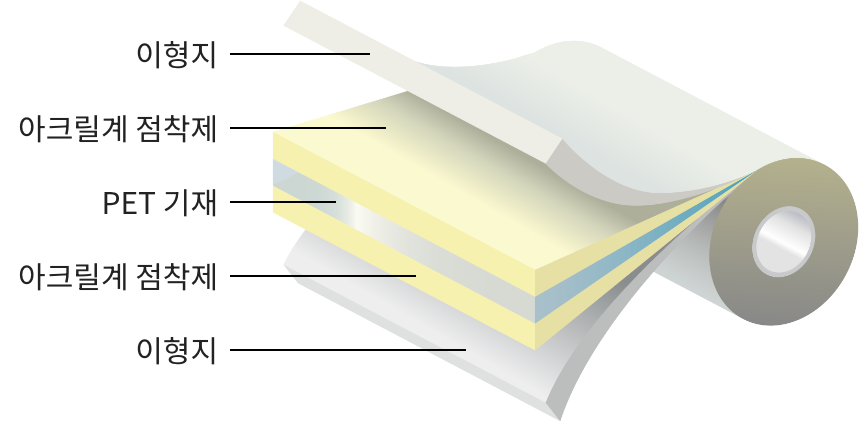

구조&장점
- 강한 접착성과 뛰어난 내반발성

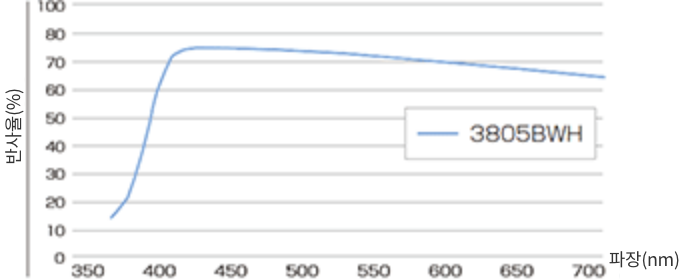

- 뛰어난 차광성과 반사 특성
- 30~150μm의 폭넓은 라인업

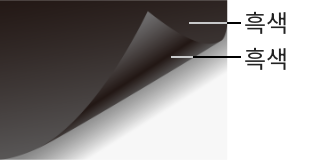

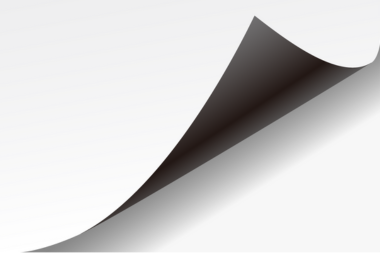

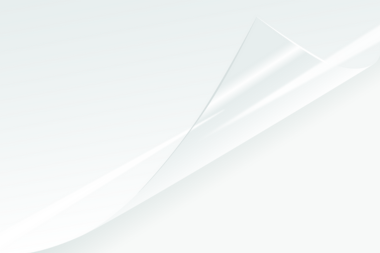

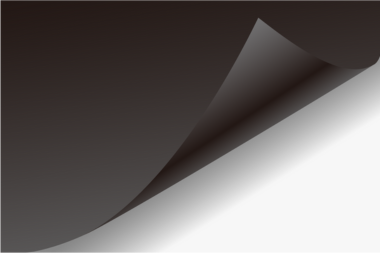

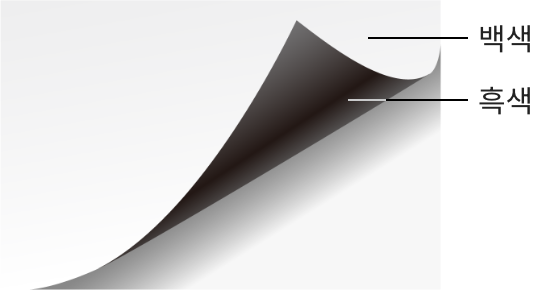

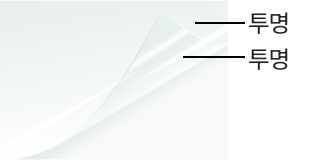

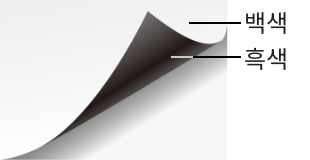

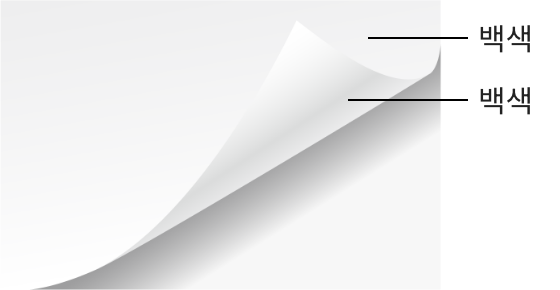

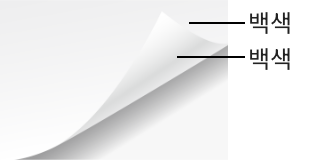

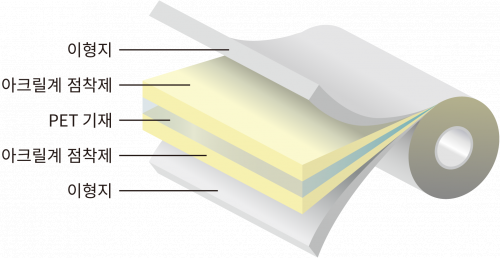

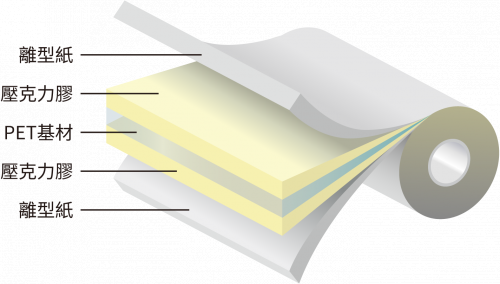

PET 기재 색상별 라인업
차광/반사/투과에 맞추어 테이프 기재의 색상선택이 가능합니다.
특성
1강한 접착성
검증FPC 폴딩부의 접착성 평가
- FPC에 테이프를 부착하고, 접은 상태로 접합합니다.
- 접혀 있는 상태로 85℃×24시간이 지난 후 외관을 확인합니다.
세키스이 제품 : ◎테이프 들뜸·박리 없음
타사 제품 : 테이프 들뜸 발생
세키스이 제품은 고온환경에서도 FPC의 폴딩에 강하게 접착하여 테이프의 들뜸으로 인한 LED 광축의 어긋남을 줄입니다.
2뛰어난 내반발성
검증PI 폴딩(내반발) 대용 평가
- PC판(두께 1mm)에 2mm×20mm의 양면 테이프를 부착합니다.
- PI필름(두께 0.05mm)를 테이프 형태와 동일하게 부착하여 2kg의 롤러로 1회 왕복해서 압착합니다.
- 23℃, 습도 50% RH로 3시간 방치하며 필름을 양생합니다.
- PI필름을 접어 접어서 PC판 뒷면에 양면테이프로 고정한 후, 테이프와 PI필름의 밀착상태를 평가합니다.
결과
○ = 변화없음 △ = 0.1~0.5mm 들뜸
× = 0.5mm 이상 들뜸 및 박리
| 피착체 | 환경조건 | 세키스이 | 타사A | 타사B | |||
|---|---|---|---|---|---|---|---|
| 3805BH | 3805BWH | ||||||
| 흑색/50μm | 흑・백/50μm | 흑색/50μm① | 흑색/50μm② | 흑・백/50μm | 흑색/50μm | ||
| PC-PI | 85℃, 120시간 | ○ | ○ | ○ | × | × | × |
| 80℃, 습도80%, 120시간 |
○ | ○ | △ | × | × | × | |
세키스이 제품은 고온환경에서도 PI필름의 반발을 억제하는 점착 성능을 발휘합니다.
3뛰어난 차광성
1.전광선 투과율
- 측정 조건 : JIS K 7105 준거
- 광원 : 할로겐 램프 12V 50W
- 조사면적 : 직경 10mm

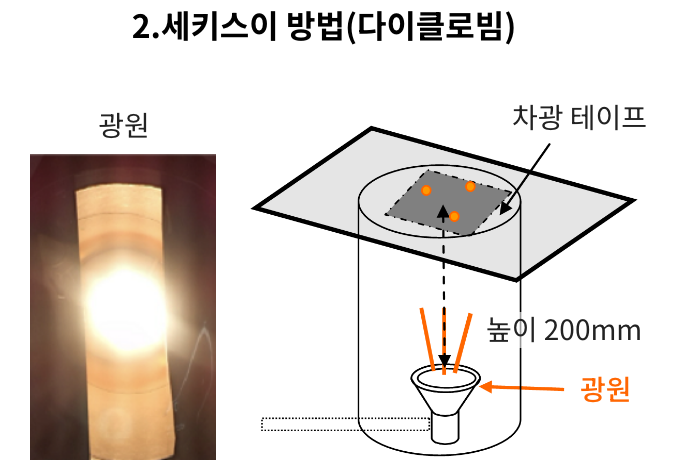

2.세키스이 방법(다이클로빔)
- 시험 환경 : 암실
- 광원 : 다이클로빔 약 16,000Cd
- 광원 간 거리 : 20cm
결과
| Tape | 전광선 투과율(%) | 세키스이 방법(다이클로빔) | |
|---|---|---|---|
| 핀홀 | 빛샘 | ||
| 세키스이 3805BH | 0.00 | Φ10μm이하 | ○ |
| 타사제품A | 0.00 | Φ30μm이하 | ○ |
| 타사제품B | 0.00 | Φ30μm이하 | ○ |
| 타사제품C | 0.00 | Φ50μm이하 | × |
관찰
- 세키스이
완전히 차폐
- 타사A
광원을 강하게 하면
핀홀 발생
- 타사B
광원을 강하게 하면
핀홀 발생
세키스이 제품은 광원의 강도에 상관없이 높은 차광성을 발휘하여 핀홀 발생을 크게 줄입니다.
라인업
※( )의 수치는 기재 두께입니다.
| LINE UP | 시리즈명 | 총 두께 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 30 | 40 | 50 | 55 | 60 | 80 | 85-90 | 100 | 120 | 150 | |||
| 반사·차광 기능 (흑/백 기재) | 내반발성 | 3800BWH | 3803BWH （20） |
3805BWH （26） |
3806BWH （26） |
3808BWH （30） |
3810BWH （30） |
|||||
| 3800 BWH-D2 (백색면 점착력up) |
3805 BWH-D2 （20） |
3806 BWH-D2 （20） |
3808 BWH-D2 （20） |
|||||||||
| 단면 | 3800BWS | 3805BWS （30） |
3809BWS （58） |
|||||||||
| 차광기능 (흑색기재) |
내반발성 | 3800BH | 3803BH （18） |
3805BH （18） |
3806BH （18） |
3808BH （28） |
3810BH （28） |
3812BH （44） |
3815BH （56） |
|||
| 3800BHB （응집력up） |
3805BHB （18） |
3806BHB （18） |
||||||||||
| Rework | 3800BSH | 3805BSH （18） |
3806BSH （18） |
3808BSH （28） |
||||||||
| 단면 | 3800BS | 3803BS （18） |
3805BS （30） |
3808BS （44） |
3810BS （56） |
|||||||
| 각종 접착 (투명·백색기재) |
내반발성 | 3800H | 3803H （12） |
3805H （12） |
3808H （12） |
3810H （23） |
||||||
| 내반발성 (백색기재) |
3800WH | 3803WH （13） |
3805WH （13） |
3806WH （20） |
3810WH （20） |
|||||||
| 3800WH-D2A (백색면 점착력 up) |
3808 WH-D2A （20） |
|||||||||||
| 범용 (반투명) |
T series | T50 （12） |
||||||||||

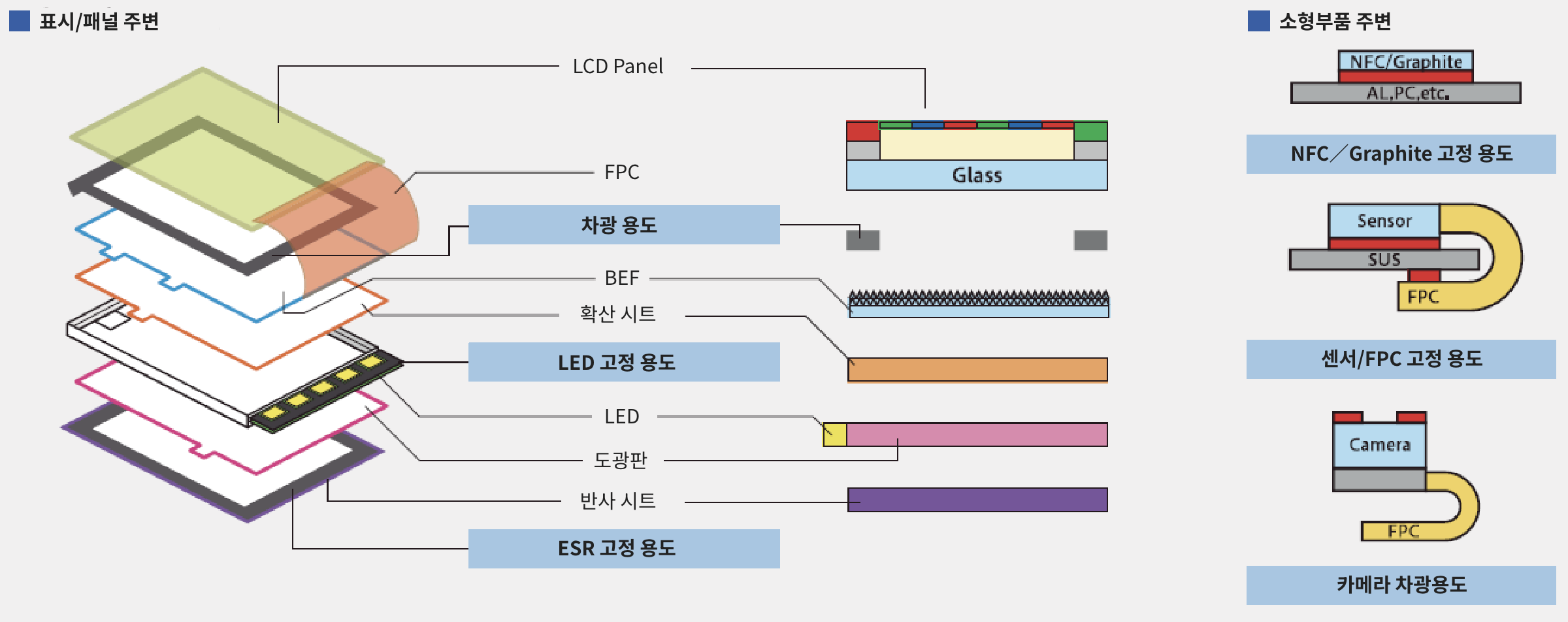

용도
