IPX란? 방수 성능을 실현하는 SEKISUI의 기술

내충격성의 기초 지식과 평가 방법을 소개합니다. 전자기기를 지원하는 SEKISUI의 소재 기술을 소개합니다.

스마트폰 및 전자기기 사양표에서 흔히 볼 수 있는 "IPX".
IPX 등급은 완제품의 방수 성능을 나타내는 지표이지만, 해당 성능을 구현하기 위해서는 구조 설계뿐만 아니라 적절한 소재 선정도 중요합니다.
특히 최근 전자기기는 소형화·박형화가 진행되면서 제한된 공간 안에서 높은 방수 성능을 구현해야 하는 요구가 커지고 있습니다.
본 기사에서는 IPX 등급의 개요와 방수 성능을 지원하는 SEKISUI의 소재 솔루션을 소개합니다.

IPX란?

IPX는 방수 성능 수준을 나타내는 IP(International Protection) Code의 보호 등급 중 하나입니다.
IPX 뒤에 표시되는 숫자는 방수 등급을 의미하며, 숫자가 높을수록 더욱 엄격한 조건에서의 방수 성능을 나타냅니다.

IPX 등급의 차이

IPX 등급은 방수 성능 시험 조건에 따라 0~8로 구분됩니다.
각 등급이 나타내는 방수 성능은 다음과 같습니다.

일반적으로 IPX1~4는 물방울 및 비산수, IPX5~6은 분사수, IPX7~8은 침수에 대한 보호 성능을 의미합니다.
방수 성능은 사용 환경에 맞추어 선택하는 것이 중요합니다. 반드시 최고 등급이 필요한 것은 아니며, 예상되는 사용 환경에 적합한 등급을 선택해야 합니다.

또한 IPX 시험은 일반적으로 상온의 담수를 사용하여 수행됩니다. 따라서 온수, 염소 처리수, 해수 등에 대한 성능은 기본적으로 보장되지 않는 경우가 많습니다. 이러한 환경에서 사용할 예정이라면 별도의 시험 및 평가가 필요할 수 있습니다.

방수 성능을 실현하는 SEKISUI의 솔루션

이와 같은 방수 성능은 어떤 소재를 통해 구현될 수 있을까요?

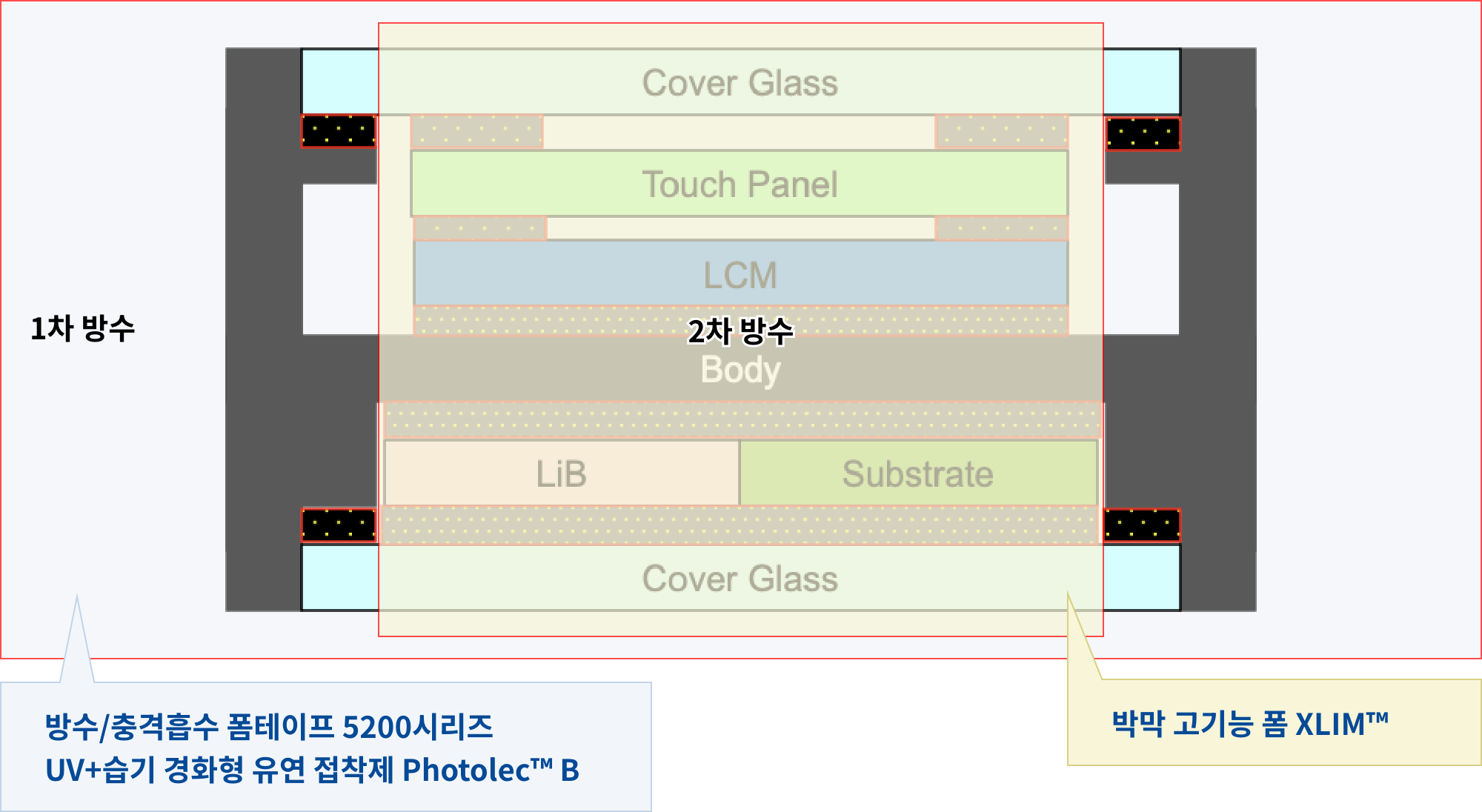

전자기기의 방수 설계는 외부의 물 유입을 막는 '1차 방수'와, 물이 침투하더라도 중요 부품을 보호하는 '2차 방수'를 결합함으로써 높은 방수 성능을 실현합니다.

SEKISUI는 1차 방수에 사용되는 폼테이프와 접착제, 2차 방수에 사용되는 독립기포 폼 등 방수 설계를 지원하는 다양한 소재를 제공하고 있습니다.

이하에서는 독립기포 구조를 통해 우수한 방수 성능을 제공하는 박막 고기능 폼 XLIM™, 방수 성능과 충격 흡수 성능을 겸비한 방수/충격흡수 폼테이프 5200시리즈, 그리고 웨어러블 기기에 요구되는 내땀성 및 내약품성을 고려한 UV+습기 경화형 유연 접착제 Photolec™ B를 소개합니다.

방수 성능을 지원하는 SEKISUI의 독립기포 기술

박막 고기능 폼 XLIM™의 기반이 되는 가교 폴리올레핀 폼은 독자적인 기술을 통해 기포가 서로 연결되지 않은 독립기포 구조를 채택하고 있습니다.
이 구조는 물과 열의 통과를 억제하여 우수한 방수 성능을 제공합니다.

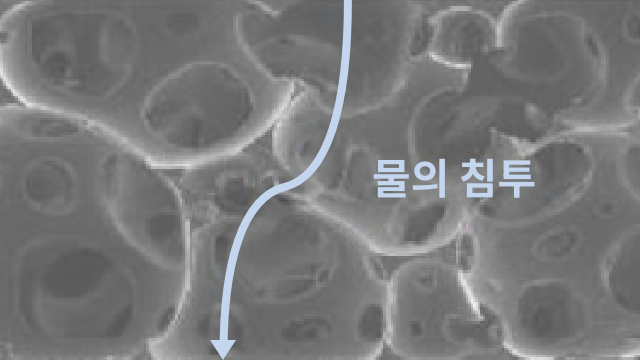

또한 독립기포 구조는 흡수율이 낮은 것도 특징입니다. 아래 그림은 제품의 단면 구조와 흡수율을 일반 우레탄 폼과 비교한 결과를 보여줍니다.

재료	흡수율	기포 단면도
XLIM™ WL05	0.01 이하
우레탄 폼 0.5t	14.9

이 소재는 물의 침투를 효과적으로 막기 때문에 얇은 두께에서도 우수한 방수 성능을 제공합니다. 따라서 제한된 공간에서 높은 방수 성능이 요구되는 소형·박형 전자기기에 적합합니다.

단면 접착으로 IPX5 상당, 양면 접착으로 IPX8 상당 실현!

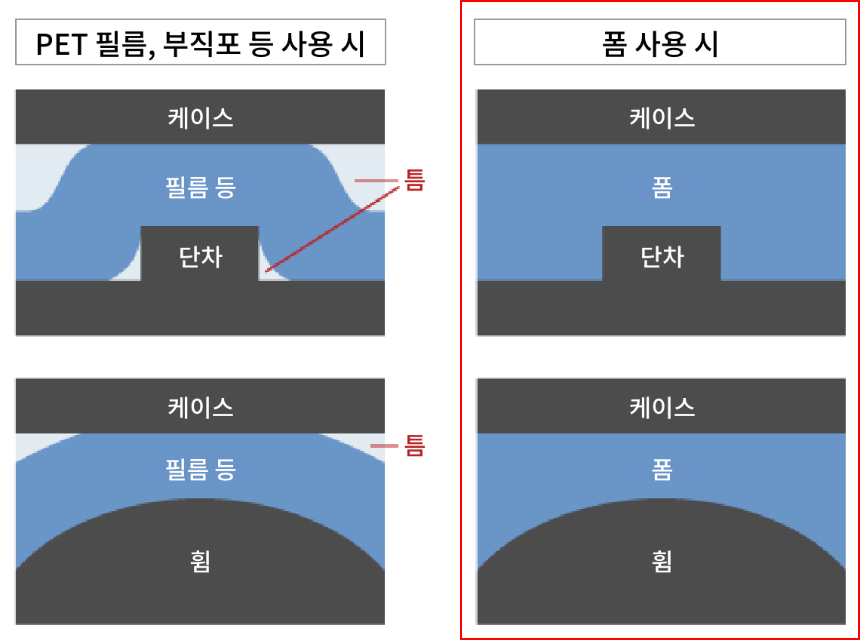

박막 고기능 폼 XLIM™은 뛰어난 유연성을 바탕으로 부품 간의 단차나 휨에 잘 대응합니다. 따라서 단차나 휨으로 인해 발생하는 틈새를 줄여 물이 침투할 수 있는 경로를 효과적으로 억제할 수 있습니다.

박막 고기능 폼 XLIM™의 독립기포 구조를 통해 구현할 수 있는 방수 성능은 다음과 같습니다.
• 단면 접착: 일상 방수 수준의 IPX5 상당
• 양면 접착: IPX8 상당

IPX8 상당의 방수 성능을 실현하는 방수/충격흡수 폼테이프

SEKISUI의 방수/충격흡수 폼테이프 5200시리즈는 독립기포 폼과 접착제를 결합하여 우수한 방수 성능과 고정 성능을 동시에 제공합니다.
폼은 부품의 단차 및 휨에 잘 대응하여 틈새 발생을 줄이고, 높은 응집력을 가진 접착제가 피착체에 강하게 밀착함으로써 물의 침투를 효과적으로 억제합니다.

또한 5200시리즈에 사용되는 접착제의 특징은 방수에 필요한 높은 강도를 유지하면서도 점착성을 확보하고 있다는 점입니다. 일반적으로 방수 성능을 높이기 위해서는 접착제를 단단하게 설계해야 하지만, 이 경우 점착성이 저하되어 작업성이 떨어지게 됩니다. SEKISUI의 접착제 배합 기술은 이러한 특성을 양립시켜 우수한 방수 성능과 작업성을 제공합니다.

SEKISUI의 방수/충격흡수 폼테이프 5200시리즈는 IPX8 상당의 방수 성능과 충격 흡수 성능을 겸비하고 있어 스마트폰을 비롯한 전자기기의 방수 및 보호 용도로 활용되고 있습니다.

내땀성·내약품성을 겸비한 접착제 Photolec™ B

SEKISUI의 UV+습기 경화형 유연 접착제 Photolec™ B는 유연성과 접착성을 겸비한 접착제입니다. 부품을 접착하는 동시에 물의 침투를 억제하여 방수 성능 향상에 기여합니다.

일반적인 접착제를 사용하여 방수 고정을 하는 경우, 접착제가 액상 형태이기 때문에 두께를 확보하고 관리하기가 어렵습니다. 그 결과, 접착제가 틈새를 충분히 메우지 못하는 부분이 발생하여 누수의 원인이 될 수 있습니다.
Photolec™ B는 부착 전에 UV를 조사하여 반경화(B-stage) 상태로 만들 수 있습니다. 따라서 접착제임에도 불구하고 일정한 두께를 확보하기 쉬워 안정적인 방수 성능을 발휘합니다.
실제 방수 평가에서는 PC 간 접착뿐만 아니라 PC와 유리, PC와 알루미늄과 같은 이종 재료 간 접착에서도 IPX8 수준의 방수 성능이 확인되었습니다.

특히 웨어러블 기기에서는 방수 성능뿐만 아니라 내땀성과 내약품성도 요구됩니다. SEKISUI의 UV+습기 경화형 유연 접착제 Photolec™ B는 우수한 내땀성과 내약품성을 갖추고 있어 웨어러블 기기와 같이 높은 신뢰성이 요구되는 용도에 적합합니다.

제품 문의

소형화·박형화가 지속되는 디바이스 산업에서 SEKISUI의 기술이 활용될 수 있는 분야는 더욱 확대되고 있습니다. 제한된 공간 내에서 높은 방수 성능을 구현하고자 한다면, SEKISUI의 제품을 적극 검토해 보시기 바랍니다.
제품 상세 정보, 구매, 샘플 요청 및 기타 문의 사항은 아래 문의 양식을 통해 편하게 연락해 주시기 바랍니다.
